| MOQ: | 1 ชิ้น |
| ราคา: | Negotation |
| standard packaging: | บรรจุในกล่อง |
| Delivery period: | 3 วันทำงาน |
| payment method: | T / T, เวสเทิร์นยูเนี่ยน |
| Supply Capacity: | 2000 ชิ้นต่อเดือน |

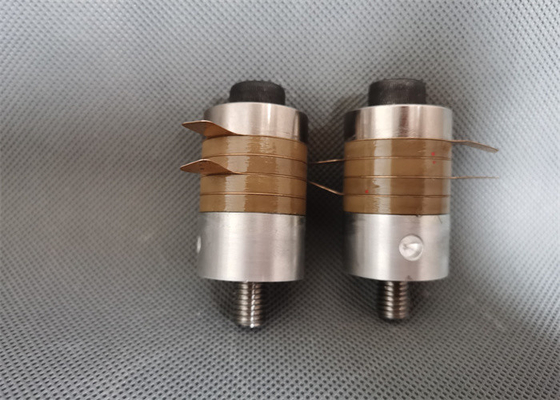

ความถี่สูง 40Khz อัลตราซาวด์ Piezoelectric Transducer สำหรับอุปกรณ์ตัด
คำอธิบาย:
ทรานสดิวเซอร์อัลตราโซนิกเป็นตัวแปลงพลังงานที่แปลงพลังงานไฟฟ้าอินพุตเป็นพลังงานกลเป็นหัวใจของเครื่องเชื่อมอัลตราโซนิกสามารถเล่นบทบาทของเครื่องเชื่อมอัลตราโซนิกได้ดีขึ้นหากติดตั้งทรานสดิวเซอร์อัลตราโซนิกที่เหมาะสม
ข้อมูลจำเพาะ:
| แบบอย่าง | QR-3040-4BZ |
| ความถี่ | 40khz |
| กำลังขับ | 500 วัตต์ |
| สลักเกลียว | เอ็ม 10 |
| เส้นผ่านศูนย์กลางแผ่นเซรามิก | 30มม |
| จำนวนแผ่นเซรามิก | 4 ชิ้น |
| ความจุ | 5.1-7.5nf |
| แอมพลิจูด | 4 อืม |
| แอปพลิเคชัน | เครื่องอัลตร้าโซนิค |
พารามิเตอร์:
| ประเภทคอลัมน์เอ็นทีเค พิมพ์ | ||||||||
|
รายการเลขที่
|
เชื่อมต่อสกรู
|
เส้นผ่านศูนย์กลางเซรามิก (มม.)
|
จำนวนเซรามิก (ชิ้น) |
ความถี่ (กิโลเฮิรตซ์)
|
ความจุ |
กำลังไฟ (วัตต์)
|
||
| สีเหลือง | สีเทา | สีดำ | ||||||
| 7015-4BZ | เอ็ม20เอ็กซ์1.5 | 70 | 4 | 15 | 12500-14000 | 17000-19000 | 2600 | |
| 6015-4BZ | เอ็ม20เอ็กซ์1.5 | 60 | 4 | 15 | 8000-10000 | 10,000-12,000 | 12500-13500 | 2200 |
| 6015-6BZ | เอ็ม20เอ็กซ์1.5 | 60 | 6 | 15 | 14000-16000 | 19500-21000 | 2600 | |
| 5015-4BZ | เอ็ม18เอ็กซ์1.5 | 50 | 4 | 15 | 12000-13000 | 13000-14300 | 15000-17000 | 1500 |
| 4015-4BZ | เอ็ม16เอ็กซ์1 | 40 | 4 | 15 | 10,000-11,000 | 10500-11500 | 700 | |
| 5520-4BZ | เอ็ม18เอ็กซ์1 | 55 | 4 | 20 | 10,000-11,000 | 10500-11500 | 14300-20000 | 2543 |
| 5020-6BZ | เอ็ม18เอ็กซ์1.5 | 50 | 6 | 20 | 18500-20000 | 22500-25000 | 2543 | |
| 5020-4BZ | เอ็ม18เอ็กซ์1.5 | 50 | 4 | 20 | 11000-13000 | 13000-15000 | 15000-17000 | 1500 |
| 5020-2BZ | เอ็ม18เอ็กซ์1.5 | 50 | 2 | 20 | 6000-6500 | 6500-7000 | 8000-9000 | 800 |
| 5020-4CZ | เอ็ม18เอ็กซ์1.5 | 50 | 4 | 20 | 11000-12000 | 13000-14000 | 14500-16000 | 1500 |
| 5020-4เฮิร์ต | เอ็ม18เอ็กซ์1.5 | 50 | 4 | 20 | 11000-12000 | 1500 | ||
| 5020-4BL | เอ็ม18เอ็กซ์1.5 | 50 | 4 | 20 | 11000-12500 | 1500 | ||
| 4020-4BZ | 1/2-20UNF | 40 | 4 | 20 | 9000-10000 | 9500-11000 | 900 | |
| 4020-2BZ | 1/2-20UNF | 40 | 2 | 20 | 4800-5500 | 500 | ||
| 3820-4BZ | 1/2-20UNF | 38 | 4 | 20 | 6500-7500 | 800 | ||
| ประเภทคอลัมน์เอ็นทีเค พิมพ์ | ||||||||
|
รายการเลขที่
|
เชื่อมต่อสกรู
|
เส้นผ่านศูนย์กลางเซรามิก (มม.)
|
จำนวนเซรามิก (ชิ้น) |
ความถี่ (กิโลเฮิรตซ์)
|
ความจุ |
กำลังไฟ (วัตต์)
|
||
| สีเหลือง | สีเทา | สีดำ | ||||||
| 5025-2BZ | เอ็ม 12 เอ็กซ์ 1 | 50 | 2 | 25 | 5000-5600 | 7000-8000 | 500 | |
| 3828-2BZ | 1/2-20UNF | 38 | 2 | 28 | 3800-4300 | 500 | ||
| 3828-4BZ | 1/2-20UNF | 38 | 4 | 28 | 7600-8500 | 10500-12000 | 800 | |
| 3028-2BZ | 3/8-24UNF | 30 | 2 | 28 | 2700-3100 | 3400-3800 | 400 | |
| 3028-4BZ | M10*1 | 30 | 4 | 28 | 6000-7000 | 700 | ||
| 2528-4FZ | เอ็ม8เอ็กซ์1 | 25 | 4 | 28 | 3900-4300 | 400 | ||
| 2528-2FZ | เอ็ม8เอ็กซ์1 | 25 | 2 | 28 | พ.ศ.2493-2200 | 2200-2500 | 300 | |
| 3030-4BZ | เอ็ม 10 | 30 | 4 | 30 | 6200-6900 | 700 | ||
| 3035-2FZ | 3/8-24UNF | 30 | 2 | 35 | 2700-3100 | 500 | ||
| 3035-4BZ | เอ็ม10เอ็กซ์1 | 30 | 4 | 35 | 5000-6200 | 800 | ||
| 2535-2FZ | เอ็ม8เอ็กซ์1 | 25 | 2 | 35 | 1900-2200 | 400 | ||
| 2540-2BZ | 3/8-24UNF | 25 | 2 | 40 | 2543-2300 | 500 | ||
| 3040-4BZ | เอ็ม 10 | 30 | 4 | 40 | 5500-6200 | 1,000 | ||
| 3050-4BZ | ม.8 | 30 | 4 | 50 | 5500-6200 | 600 | ||
| 1560-2BZ | M6 X 0.75 | 15 | 2 | 60 | 700-800 | 100 | ||
ข้อควรระวังในการประกอบชิ้นส่วนทรานสดิวเซอร์อัลตราโซนิก:
ชิ้นส่วนหลักของระบบสั่นสะเทือนอัลตราโซนิก เช่น ทรานสดิวเซอร์ แตร หัวเครื่องมือ ฯลฯ เชื่อมต่อกันด้วยสลักกลาง
1. ตรวจสอบว่าพื้นผิวสัมผัสควรเรียบและไม่มีรอยขีดข่วนหากมีรอยขีดข่วน ให้ใช้กระดาษโลหะที่มีจำนวนศูนย์หรือมากกว่าขัดเบาๆจำเป็นต้องทำให้ข้อบกพร่องเรียบโดยไม่ทำลายความเรียบของพื้นผิวสัมผัส
2. ทำความสะอาดสกรู รูสกรู และพื้นผิวสัมผัสด้วยน้ำยาทำความสะอาดที่ระเหยได้และไม่กัดกร่อน
3. ทำความสะอาดสกรู รูสกรู และพื้นผิวสัมผัสให้ทั่ว
4. รูสกรูเชื่อมต่อทั้งหมดควรตั้งฉากกับพื้นผิวสัมผัส
5.ทาเนยหรือวาสลีนบางๆที่หน้าสัมผัสก่อนขันห้ามใช้กับสกรูเชื่อมต่อและรูสกรู
6. ขันทั้งสองส่วนให้แน่นอย่างระมัดระวังปรับแรงบิดในการขันที่เหมาะสมตามข้อกำหนดของสกรูเชื่อมต่อเมื่อเป็นไปได้ ให้ขันให้แน่น
7.ถ้าคลายผิวข้อออกอีกครั้งก็ไม่เห็นเป็นแผลเป็นแล้ว
8. ความกว้างของระบบการสั่นสะเทือนกระจายอย่างสม่ำเสมอด้วยมือ ไม่มีเสียงแปลก ๆ ไม่มีไข้รุนแรงเฉพาะที่
9. หลังจากเปิดพื้นผิวข้อต่ออีกครั้งหลังจากใช้งานไประยะหนึ่งแล้ว ไม่ควรมีสัญญาณของการเกิดออกซิเดชันหรือการระเหยมิฉะนั้นการสัมผัสที่นี่จะไม่ดีและพลังงานอัลตราโซนิกจะสูญเสียไปอย่างมากที่นี่
