มุ่งเน้นไปที่การประยุกต์ใช้อัลตราโซนิกโดยสุจริตที่จะชนะลูกค้า
| สถานที่กำเนิด: | จีน |
|---|---|
| ชื่อแบรนด์: | QRsonic |
| ได้รับการรับรอง: | CE |
| หมายเลขรุ่น: | QR-3030-4BZ |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
| ราคา: | Negotation |
| รายละเอียดการบรรจุ: | บรรจุในกล่องกระดาษ |
| เวลาการส่งมอบ: | 3 วันทำการ |
| เงื่อนไขการชำระเงิน: | T/T ตะวันตกสหภาพ |
| สามารถในการผลิต: | 2000pcs ต่อเดือน |
| ชื่อผลิตภัณฑ์: | piezoelectric อัลตร้าซาวด์ transducer | ความถี่: | 30 khz |
|---|---|---|---|
| พลังงาน: | 700 วัตต์ | ข้อต่อโบลต์: | M10 |
| เส้นผ่าศูนย์กลางแผ่นเซรามิก: | 30 มม. | ปริมาณของแผ่นเซรามิก: | 4pcs |
| ปริมาตร: | 6.2-7.2nf | ความกว้าง: | 6um |
| เน้น: | piezo ล้ำเสียง,ความถี่สูง transducer ล้ำเสียง |
||

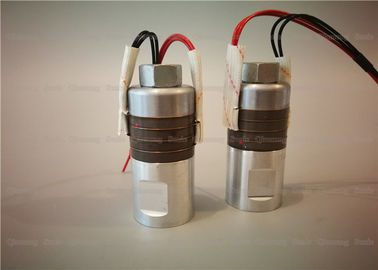

ความถี่สูง 700w 30Khz อัลตราโซนิก Transducer กับ 4 ชิ้น PZT4 Piezoelectric เซรามิกส์
ข้อมูลจำเพาะ:
| แบบ | QR-3030-4BZ |
| ความถี่ | 30kHz |
| กำลังขับ | 700 วัตต์ |
| ข้อต่อโบลต์ | M10 |
| เส้นผ่าศูนย์กลางแผ่นเซรามิก | 30mm |
| ปริมาณของแผ่นเซรามิก | 4pcs |
| ปริมาตร | 6.2-7.2nf |
| ความกว้าง | 6 หนอ |
| ใบสมัคร | เครื่องเชื่อมพลาสติก |
พารามิเตอร์:
| ประเภทเรียงเป็นแนว NTK TYPE | ||||||||
รายการเลขที่ | เชื่อมต่อสกรู | เซรามิก dia (มม.) | Qty of Ceramic (pc) | ความถี่ (khz) | ปริมาตร | พลังงาน (W) | ||
| สีเหลือง | สีเทา | สีดำ | ||||||
| 7015-4BZ | M20 X 1.5 | 70 | 4 | 15 | 12,500-14,000 | 17,000-19,000 | 2600 | |
| 6015-4BZ | M20 X 1.5 | 60 | 4 | 15 | 8,000-10,000 | 10,000-12,000 | 12,500-13,500 | 2200 |
| 6015-6BZ | M20 X 1.5 | 60 | 6 | 15 | 14,000-16,000 | 19,500-21,000 | 2600 | |
| 5015-4BZ | M18 X 1.5 | 50 | 4 | 15 | 12,000-13,000 | 13,000-14,300 | 15,000-17,000 | 1500 |
| 4015-4BZ | M16 X 1 | 40 | 4 | 15 | 10,000-11,000 | 10,500-11,500 | 700 | |
| 5520-4BZ | M18 X 1 | 55 | 4 | 20 | 10,000-11,000 | 10,500-11,500 | 14,300-20,000 | 2000 |
| 5020-6BZ | M18 X 1.5 | 50 | 6 | 20 | 18,500-20,000 | 22,500-25,000 | 2000 | |
| 5020-4BZ | M18 X 1.5 | 50 | 4 | 20 | 11,000-13,000 | 13,000-15,000 | 15,000-17,000 | 1500 |
| 5020-2BZ | M18 X 1.5 | 50 | 2 | 20 | 6000-6500 | 6500-7000 | 8000-9000 | 800 |
| 5020-4CZ | M18 X 1.5 | 50 | 4 | 20 | 11,000-12,000 | 13,000-14,000 | 14,500-16,000 | 1500 |
| 5020-4HZ | M18 X 1.5 | 50 | 4 | 20 | 11,000-12,000 | 1500 | ||
| 5020-4BL | M18 X 1.5 | 50 | 4 | 20 | 11,000-12,500 | 1500 | ||
| 4020-4BZ | 1 / 2-20UNF | 40 | 4 | 20 | 9,000-10,000 | 9,500-11,000 | 900 | |
| 4020-2BZ | 1 / 2-20UNF | 40 | 2 | 20 | 4800-5500 | 500 | ||
| 3820-4BZ | 1 / 2-20UNF | 38 | 4 | 20 | 6500-7500 | 800 | ||
| ประเภทเรียงเป็นแนว NTK TYPE | ||||||||
รายการเลขที่ | เชื่อมต่อสกรู | เซรามิก dia (มม.) | Qty of Ceramic (pc) | ความถี่ (khz) | ปริมาตร | พลังงาน (W) | ||
| สีเหลือง | สีเทา | สีดำ | ||||||
| 5025-2BZ | M12 X 1 | 50 | 2 | 25 | 5000-5600 | 7000-8000 | 500 | |
| 3828-2BZ | 1 / 2-20UNF | 38 | 2 | 28 | 3800-4300 | 500 | ||
| 3828-4BZ | 1 / 2-20UNF | 38 | 4 | 28 | 7600-8500 | 10,500-12,000 | 800 | |
| 3028-2BZ | 3 / 8-24UNF | 30 | 2 | 28 | 2700-3100 | 3400-3800 | 400 | |
| 3028-4BZ | M10 * 1 | 30 | 4 | 28 | 6000-7000 | 700 | ||
| 2528-4FZ | M8 X 1 | 25 | 4 | 28 | 3900-4300 | 400 | ||
| 2528-2FZ | M8 X 1 | 25 | 2 | 28 | 1950-2200 | 2200-2500 | 300 | |
| 3030-4BZ | M10 | 30 | 4 | 30 | 6200-6900 | 700 | ||
| 3035-2FZ | 3 / 8-24UNF | 30 | 2 | 35 | 2700-3100 | 500 | ||
| 3035-4BZ | M10 X 1 | 30 | 4 | 35 | 5000-6200 | 800 | ||
| 2535-2FZ | M8 X 1 | 25 | 2 | 35 | 1900-2200 | 400 | ||
| 2540-2BZ | 3 / 8-24UNF | 25 | 2 | 40 | 2000-2300 | 500 | ||
| 3040-4BZ | M10 | 30 | 4 | 40 | 5500-6200 | 1000 | ||
| 3050-4BZ | M8 | 30 | 4 | 50 | 5500-6200 | 600 | ||
| 1560-2BZ | M6 X 0.75 | 15 | 2 | 60 | 700-800 | 100 | ||
การประยุกต์ใช้:
เทคโนโลยีล้ำเสียงเป็นเทคโนโลยีการทดสอบแบบไม่ทำลายที่ใช้กันอย่างแพร่หลายตามทฤษฎีเกี่ยวกับเสียงและใช้ในอุปกรณ์อิเล็กทรอนิกส์การสื่อสารการแพทย์ชีววิทยาและฟิสิกส์ ในเทคโนโลยีการตรวจจับที่ทันสมัยตัวแปลงสัญญาณที่พัฒนาโดยเทคโนโลยีล้ำเสียงได้รับความสนใจมากขึ้นเรื่อย ๆ เนื่องจากความไวสูงและความแม่นยำสูง
ทรานสดิวเซอร์ที่ใช้กันทั่วไปในกระบวนการตรวจจับคือ: ทรานสดิวเซอร์แบบเพียโซอิเล็กทริก, เครื่องทรานสดิวเซอร์แบบแม่เหล็ก ที่ใช้กันมากที่สุดคือ piezoelectric transducer ซึ่งองค์ประกอบหลักคือเวเฟอร์ piezoelectric piezoelectric เวเฟอร์สามารถเปลี่ยนรูปภายใต้การกระทำของความดันส่งผลให้โพลาไรเซชันของเวเฟอร์เองและประจุบวกและลบจะปรากฏบนพื้นผิวของเวเฟอร์และผลกระทบนี้เป็นผล piezoelectric ยิ่งไปกว่านั้นผลกระทบของเพียโซอิเล็กทริกสามารถย้อนกลับได้นั่นคือการเสียรูปเกิดขึ้นหลังจากแรงดันไฟฟ้าถูกนำไปใช้กับเวเฟอร์ ในกระบวนการตรวจจับผลอัลตราโซนิกสามารถสร้างขึ้นได้ด้วยผล piezoelectric แบบผกผันของโพรบอัลตราโซนิกและใช้ผลเพียโซอิเล็กทริกเพื่อให้บรรลุวัตถุประสงค์ในการรับคลื่นอัลตราโซนิก
ความถี่สูง 700w 30Khz อัลตราโซนิก Transducer กับ 4 ชิ้น PZT4 Piezoelectric เซรามิกส์
