มุ่งเน้นไปที่การประยุกต์ใช้อัลตราโซนิกโดยสุจริตที่จะชนะลูกค้า
| สถานที่กำเนิด: | จีน |
|---|---|
| ชื่อแบรนด์: | QRsonic |
| ได้รับการรับรอง: | CE |
| หมายเลขรุ่น: | QR-3028-2BZ |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
| ราคา: | Negotation |
| รายละเอียดการบรรจุ: | บรรจุในกล่อง |
| เวลาการส่งมอบ: | 3 วันทำการ |
| เงื่อนไขการชำระเงิน: | T/T, Western Union |
| สามารถในการผลิต: | 2000 ชิ้นต่อเดือน |
| ชื่อสินค้า: | อัลตราโซนิกเชื่อม Transducer | ความถี่: | 28 khz |
|---|---|---|---|
| กำลังขับ: | 400 วัตต์ | กลอนร่วม: | 3/8-24UNF |
| เส้นผ่านศูนย์กลางแผ่นเซรามิก: | 30mm | จำนวนแผ่นเซรามิก: | 2PCS |
| ความจุ: | 2.8-3.8nf | แอมพลิจูด: | 8um |
| เน้น: | เครื่องเชื่อมพลาสติก Ultrasonic Transducer,2pcs Piezoelectric Ceramics Ultrasonic Transducer,Spot Welder Ultrasonic Transducer |
||

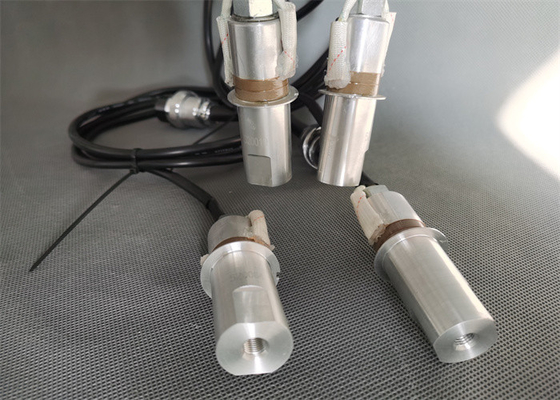

เครื่องเชื่อมอัลตราโซนิก 28Khz สำหรับเครื่องเชื่อมพลาสติกแบบจุดพร้อมเซรามิค Piezoelectric 2 ชิ้น
คำอธิบาย:
ทรานส์เชื่อมอัลตราโซนิก 28Khzducer ใช้คุณภาพสูงality, เซรามิกส์เพียโซอิเล็กทริกที่มีความสม่ำเสมอสูง, การออกแบบโครงสร้างระดับมืออาชีพ, การทำงานที่มั่นคง, ความมั่นคงสูง, ความสม่ำเสมอสูง, การทดสอบโหลดสูง, ไม่ร้อน, แอมพลิจูดสูง, อิมพีแดนซ์ต่ำ, คลื่นที่เสถียร, ลักษณะของคลื่นคงที่
อัลตราโซนิกใช้กันอย่างแพร่หลายในการผลิต เช่น การเชื่อม การตัด การตัด และการเชื่อมพลาสติกของผ้าใยไม่ทอ/เคมีต่างๆอย่างไรก็ตาม เนื่องจากความแตกต่างระหว่างหลักการอัลตราโซนิกและความถี่สูง วัตถุดิบและการใช้งานที่เกี่ยวข้องจึงมีผลบังคับเช่นกัน
ข้อมูลจำเพาะ:
| แบบอย่าง | QR-3028-2BZ |
| ความถี่ | 28khz |
| กำลังขับ | 400 วัตต์ |
| กลอนร่วม | 3/8-24UNF |
| เส้นผ่านศูนย์กลางแผ่นเซรามิก | 30mm |
| จำนวนแผ่นเซรามิก | 2 ชิ้น |
| ความจุ | 2.8-3.8nf |
| แอมพลิจูด | 8 อืม |
| แอปพลิเคชัน | เครื่องเชื่อมพลาสติก |
พารามิเตอร์:
| ประเภทเสาNTK พิมพ์ | ||||||||
|
หมายเลขสินค้า
|
ต่อสกรู
|
เส้นผ่านศูนย์กลางเซรามิก (มม.)
|
จำนวนเซรามิค (pc) |
ความถี่ (khz)
|
ความจุ |
กำลัง (W)
|
||
| สีเหลือง | สีเทา | สีดำ | ||||||
| 5025-2BZ | M12 X 1 | 50 | 2 | 25 | 5000-5600 | 7000-8000 | 500 | |
| 3828-2BZ | 1/2-20UNF | 38 | 2 | 28 | 3800-4300 | 500 | ||
| 3828-4BZ | 1/2-20UNF | 38 | 4 | 28 | 7600-8500 | 10500-12000 | 800 | |
| 3028-2BZ | 3/8-24UNF | 30 | 2 | 28 | 2700-3100 | 3400-3800 | 400 | |
| 3028-4BZ | M10*1 | 30 | 4 | 28 | 6000-7000 | 700 | ||
| 2528-4FZ | M8 X 1 | 25 | 4 | 28 | 3900-4300 | 400 | ||
| 2528-2FZ | M8 X 1 | 25 | 2 | 28 | 1950-2200 | 2200-2500 | 300 | |
| 3030-4BZ | M10 | 30 | 4 | 30 | 6200-6900 | 700 | ||
| 3035-2FZ | 3/8-24UNF | 30 | 2 | 35 | 2700-3100 | 500 | ||
| 3035-4BZ | M10 X 1 | 30 | 4 | 35 | 5000-6200 | 800 | ||
| 2535-2FZ | M8 X 1 | 25 | 2 | 35 | 1900-2200 | 400 | ||
| 2540-2BZ | 3/8-24UNF | 25 | 2 | 40 | 2000-2300 | 500 | ||
| 3040-4BZ | M10 | 30 | 4 | 40 | 5500-6200 | 1000 | ||
| 3050-4BZ | M8 | 30 | 4 | 50 | 5500-6200 | 600 | ||
| 1560-2BZ | M6 X 0.75 | 15 | 2 | 60 | 700-800 | 100 | ||
กระบวนการผลิตตัวแปลงสัญญาณอัลตราโซนิก:
ทรานสดิวเซอร์ประกอบด้วยเปลือก เลเยอร์ที่เข้าชุดกัน ทรานสดิวเซอร์แผ่นเซรามิกเพียโซอิเล็กทริก ตัวสำรอง สายเคเบิลนำออก และเครื่องรับอาเรย์ Cymbalตัวแปลงสัญญาณจานเซรามิกแบบเพียโซอิเล็กทริกทำจากวัสดุเพียโซอิเล็กทริก PZT-5 โพลาไรซ์ในทิศทางความหนา และตัวรับสัญญาณ Cymbal array ประกอบด้วยทรานสดิวเซอร์ Cymbal 8 ถึง 16 ตัว วงแหวนโลหะสองวง และปะเก็นยาง
1. เป่าให้แห้งด้วยปืนลมร้อน
2. แกว่งอิเล็กโทรดก่อน
3. เซรามิก อิเล็กโทรด เซรามิกส์
4. ฝาหลัง สกรู
5. การวางตำแหน่ง
6. Afterburner
7. กาว
8. ใส่เตาอบ
9. ทดสอบด้วยเครื่องทดสอบ
10. เติมตะเข็บ
11. ทดสอบอีกครั้งก่อนบรรจุ
