| MOQ: | 1 ชิ้น |
| ราคา: | Negotation |
| standard packaging: | บรรจุในกล่อง |
| Delivery period: | 3 วันทำการ |
| payment method: | T/T, Western Union |
| Supply Capacity: | 2000 ชิ้นต่อเดือน |

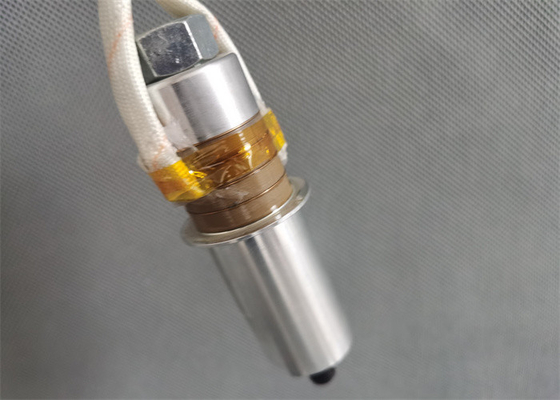

จัดหาและซ่อมแซมและเปลี่ยนระบบเชื่อมทรานสดิวเซอร์อัลตราโซนิกความถี่สูง 28Khz
คำอธิบาย:
สร้างการสั่นสะเทือนอย่างสม่ำเสมอภายใต้การกระตุ้นของสนามไฟฟ้าที่เหมาะสมโดย Ultrasonic Transducer และแอมพลิจูดโดยทั่วไปจะอยู่ที่ 8-10 μmแอมพลิจูดดังกล่าวไม่เพียงพอที่จะดำเนินการตามขั้นตอนการเชื่อมและการประมวลผลโดยตรงดังนั้น ทรานสดิวเซอร์จะเชื่อมโยงฮอร์นอัลตราโซนิกที่ออกแบบมาอย่างเหมาะสม และแอมพลิจูดของคลื่นอัลตราโซนิกสามารถเปลี่ยนแปลงได้ภายในช่วงกว้าง ตราบใดที่ความแข็งแรงของวัสดุเพียงพอ แอมพลิจูดสามารถเกิน 100 ไมโครเมตร
ทรานสดิวเซอร์เป็นอุปกรณ์ที่มีความแม่นยำและควรจัดการด้วยความระมัดระวังทรานสดิวเซอร์แปลงแรงดันความถี่อัลตราโซนิกจากเครื่องกำเนิดไฟฟ้าเป็นการสั่นสะเทือนทางกลล้ำเสียงที่มีความถี่เดียวกันโดยผลเพียโซอิเล็กทริกผกผันประกอบด้วยแผ่นเพียโซเซรามิกจำนวนหนึ่งประกบระหว่างบล็อกโลหะสองอัน (โดยปกติคือไททาเนียม)แผ่นโลหะบาง ๆ ถูกสร้างขึ้นระหว่างแผ่นและแผ่นเพื่อสร้างอิเล็กโทรดเมื่อมีการจ่ายสัญญาณไฟฟ้าแบบไซน์ไปยังทรานสดิวเซอร์ผ่านอิเล็กโทรด แผ่นเพียโซอิเล็กทริกจะขยายตัวและหดตัว ทำให้เกิดการเคลื่อนที่ในแนวแกนจากยอดถึงยอดสูงสุด 15-201 xm
ข้อมูลจำเพาะ:
| แบบอย่าง | QR-3028-4FZ |
| ความถี่ | 28khz |
| กำลังขับ | 700 วัตต์ |
| ข้อต่อสายฟ้า | M8*1 |
| เส้นผ่าศูนย์กลางแผ่นเซรามิก | 30mm |
| จำนวนแผ่นเซรามิก | 4 ชิ้น |
| ความจุ | 6-7nf |
| แอมพลิจูด | 8 อืม |
| แอปพลิเคชัน | เครื่องเชื่อมพลาสติก |
ข้อควรระวังในการประกอบชิ้นส่วนตัวแปลงสัญญาณอัลตราโซนิก:
ส่วนหลักของระบบสั่นแบบอัลตราโซนิก เช่น ทรานสดิวเซอร์ แตร หัวเครื่องมือ ฯลฯ เชื่อมต่อกันด้วยสลักเกลียวตรงกลาง
1. ตรวจสอบว่าพื้นผิวสัมผัสควรเรียบและไม่มีรอยขีดข่วนหากมีรอยขีดข่วน ให้ใช้กระดาษเมทัลโลกราฟิกที่มีเลขศูนย์ขึ้นไปขัดเล็กน้อยจำเป็นต้องทำให้ข้อบกพร่องเรียบโดยไม่ทำลายความเรียบของพื้นผิวสัมผัส
2. ทำความสะอาดสกรู รูสกรู และพื้นผิวสัมผัสด้วยผงซักฟอกที่ไม่กัดกร่อนและไม่กัดกร่อน
3. ทำความสะอาดสกรู รูสกรู และพื้นผิวสัมผัสอย่างทั่วถึง
4. รูสกรูเชื่อมต่อทั้งหมดควรตั้งฉากกับพื้นผิวสัมผัส
5. ทาเนยหรือวาสลีนบางๆ ลงบนพื้นผิวสัมผัสก่อนขันให้แน่นห้ามใช้กับสกรูเชื่อมต่อและรูสกรู
6. ขันทั้งสองส่วนให้แน่นปรับแรงบิดในการขันให้เหมาะสมตามข้อกำหนดของสกรูเชื่อมต่อเมื่อเป็นไปได้ ให้ขันให้แน่น
7. ถ้าคุณคลายผิวข้อต่ออีกครั้ง คุณจะไม่เห็นรอยแผลเป็น
8. แอมพลิจูดของระบบสั่นสะเทือนกระจายด้วยมืออย่างสม่ำเสมอไม่มีเสียงแปลก ๆ ไม่มีไข้รุนแรงในท้องถิ่น
9. หลังจากเปิดพื้นผิวข้อต่ออีกครั้งหลังจากใช้งานไประยะหนึ่งแล้ว ไม่ควรมีสัญญาณของการเกิดออกซิเดชันหรือระเหยมิฉะนั้นการติดต่อที่นี่ไม่ดีและพลังงานอัลตราโซนิกจะหายไปอย่างร้ายแรงที่นี่
