เครื่องช่วยการสั่นสะเทือนความถี่สูงด้วยคลื่นเสียง, เครื่องช่วยการหมุนด้วยคลื่นเสียงด้วยความเร็วสูง

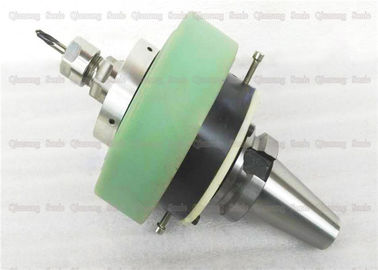

แกนการสั่นสะเทือนความถี่สูงอัลตราโซนิกเครื่องจักรความเร็วสูงช่วย

รายละเอียด:

การประมวลผลอัลตราโซนิกเป็นสัญญาณการสั่นไฟฟ้าไซน์ที่เครื่องกำเนิดอัลตราโซนิกแปลงกระแสสลับเป็นความถี่อัลตราโซนิก ทรานสดิวเซอร์แปลงสัญญาณออสซิลเลชันไฟฟ้าเป็นการสั่นสะเทือนทางกลด้วยคลื่นความถี่อัลตราโซนิก ฮอร์นจะขยายการสั่นสะเทือนตามยาวของตัวแปลงสัญญาณและส่งไปยังหัวเครื่องมือ หัวติดอยู่กับการเคลื่อนไหวแบบหมุนในขณะที่การสั่นสะเทือนอัลตราโซนิก

ข้อมูลจำเพาะ:

คุณสมบัติการประมวลผลอัลตราโซนิก:

(1) ช่วงการประมวลผลที่กว้าง

สามารถแปรรูปโลหะที่ทำงานได้ยากวัสดุที่ไม่ใช่โลหะเช่นเหล็กชุบแข็งสแตนเลสไทเทเนียมและโลหะผสม โดยเฉพาะอย่างยิ่งวัสดุที่ไม่ใช่โลหะที่ไม่ใช่ตัวนำเช่นแก้วเซรามิกควอทซ์ซิลิคอนอาเกตอัญมณีเพชรและอุปกรณ์เซมิคอนดักเตอร์ต่าง ๆ และสามารถนำไปแปรรูปเป็นวัสดุโลหะแข็งเช่นเหล็กชุบแข็งและโลหะผสมแข็ง แต่มีประสิทธิภาพการผลิตต่ำ .

ข เหมาะสำหรับการประมวลผลหลุมลึกลึกชิ้นส่วนผนังบางแท่งเรียวความแข็งแกร่งต่ำและรูปร่างที่ซับซ้อนและต้องการชิ้นส่วนสูง

ค เหมาะสำหรับการขึ้นรูปชิ้นงานที่มีความแม่นยำเช่นความแม่นยำสูงและความหยาบผิวต่ำ

(2) แรงตัดต่ำและการใช้พลังงานการตัดต่ำเนื่องจากการตัดด้วยอัลตราโซนิกส่วนใหญ่อาศัยผลกระทบเฉพาะหน้าแรงตัดมาโครบนพื้นผิวของชิ้นงานมีขนาดเล็กและความเครียดในการตัดและความร้อนตัดลดลง

(3) ความแม่นยำในการประมวลผลชิ้นงานสูงและความหยาบผิวต่ำสามารถบรรลุความแม่นยำในการขึ้นรูปสูง (ขนาดความถูกต้องของ 0.005 ถึง 0.02 มม.) และความหยาบผิวต่ำ (ค่า Ra 0.05 ถึง 0.2) ไม่มีสารตกค้างบนพื้นผิวเครื่องจักร ยัง

เหมาะสำหรับการประมวลผลชิ้นส่วนผนังบางแคบและมีความมั่นคงต่ำ

(4) ง่ายต่อการประมวลผลชนิดต่าง ๆ ของหลุมโพรงและพื้นผิวการขึ้นรูปที่มีรูปร่างซับซ้อน

(5) เครื่องมือสามารถทำให้เป็นรูปทรงที่ซับซ้อนมากขึ้นด้วยวัสดุที่นุ่มนวล

(6) โครงสร้างอุปกรณ์ประมวลผลอัลตราโซนิกโดยทั่วไปง่ายใช้งานง่ายและบำรุงรักษา

การประยุกต์ใช้:

เครื่องเจาะล้ำเสียงสามารถใช้สำหรับการเจาะและแกะสลักวัสดุความแข็งสูงบางอย่างเช่นคริสตัลพลอยโมราหยกเครื่องแก้วเซรามิกและเคลือบฟันซิลิคอนเฟอร์ไรต์และอื่น ๆ เครื่องนี้ประกอบด้วยเครื่องกำเนิดอัลตราโซนิกและหัวการประมวลผล (รวมถึงทรานสดิวเซอร์แตร ฯลฯ ) วงจรกำเนิดอัลตราโซนิกจะแสดงในรูปวาด วงจรนี้ง่ายและประกอบด้วยสามส่วน: การสั่นการผลักและการขยายกำลัง
