มุ่งเน้นไปที่การประยุกต์ใช้อัลตราโซนิกโดยสุจริตที่จะชนะลูกค้า
| สถานที่กำเนิด: | จีน |
|---|---|
| ชื่อแบรนด์: | QRsonic |
| ได้รับการรับรอง: | CE |
| หมายเลขรุ่น: | QR-M20A |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 หน่วย |
| ราคา: | Negotation |
| รายละเอียดการบรรจุ: | บรรจุในกล่องไม้ |
| เวลาการส่งมอบ: | 20 วันทำการ |
| เงื่อนไขการชำระเงิน: | T/T ตะวันตกสหภาพ |
| สามารถในการผลิต: | 1000pcs ต่อเดือน |
| ชื่อผลิตภัณฑ์: | เครื่องจักรกลช่วยอัลตราโซนิก | ความถี่: | 20kHz |
|---|---|---|---|
| อำนาจ: | 1106 | เครื่องกำเนิดไฟฟ้า: | เครื่องกำเนิดไฟฟ้าดิจิตอล |
| ความเร็ว: | 3000 รอบ / นาทีหรือน้อยกว่า | เครื่องมือจับคู่: | หัวกัดปลายคาร์ไบด์Φ2-Φ13; เครื่องตัดดิสก์Φ50 |
| เน้น: | การขุดเจาะแบบใช้คลื่นอัลตราโซนิก,rotary ultrasonic machining |
||
20Khz ล้ำล้ำ Multitool ตัดสิ่งประดิษฐ์ประมวลผลวัสดุ
หลักการ:
การตัดด้วยอุลตร้าโซนิก (USM) ใช้ส่วนปลายของเครื่องมือสำหรับการสั่นสะเทือนแบบอุลตร้าโซนิคผ่านการขัด
วิธีการประมวลผลสำหรับการประมวลผลวัสดุแข็งและเปราะในสารแขวนลอย การประมวลผลอัลตราโซนิกเป็นผลรวมของผลกระทบทางกลและการขัดของเครื่องร้อนละลายภายใต้การกระทำของการสั่นสะเทือนอัลตราโซนิกและ cavitation ล้ำเสียง ผลกระทบอย่างต่อเนื่องของการขัดเป็นหลัก
ในระหว่างการประมวลผลมีการเพิ่มช่วงล่างของน้ำยาขัดระหว่างหัวเครื่องมือและชิ้นงานและใช้แรงดันเล็กน้อยกับทิศทางการสั่นของหัวเครื่องมือและการสั่นความถี่อัลตราโซนิกที่สร้างโดยเครื่องกำเนิดอัลตราโซนิกจะถูกแปลงเป็นความถี่ล้ำเสียงด้วย ตัวแปลงสัญญาณ การสั่นสะเทือนทางกลฮอร์นจะสั่นสะเทือน
กำลังขยายขยายเป็น 0.01 ~ 0.15 มม. แล้วส่งไปยังเครื่องมือและส่วนท้ายของเครื่องมือจะถูกขับเคลื่อนด้วยการสั่นสะเทือนแบบอัลตราโซนิกบังคับให้การขัดถูที่ถูกระงับในการระงับเพื่อส่งผลกระทบต่อพื้นผิวขัดภายใต้การสั่นสะเทือนล้ำเครื่องมือ หัวและพื้นที่การประมวลผลมีการประมวลผล วัสดุถูกทุบให้ละเอียดมาก
อนุภาคถูกพัดลงมาจากวัสดุ แม้ว่าจะมีวัสดุไม่มากต่อการระเบิด แต่ก็ยังมีความเร็วในการประมวลผลเนื่องจากมีมากกว่า 16,000 ครั้งต่อวินาที ในเวลาเดียวกันการแขวนลอยได้รับผลกระทบจากการสั่นสะเทือนแบบอัลตราโซนิกของปลายเครื่องมือ
แรงกระแทกและการเกิดโพรงอากาศทำให้ของเหลวซึมเข้าไปในรอยแตกของวัสดุที่กำลังประมวลผลเร่งความเสียหายและโช้คอัพไฮดรอลิกยังบังคับให้ของเหลวทำงานช่วงล่างหยุดไหลเวียนในช่องว่างของเครื่องจักรเพื่อให้การขัดที่น่าเบื่อ
ข้อมูลจำเพาะ:
| รายการเลขที่ | QR-M20A |
| อำนาจ | 100W |
| เครื่องกำเนิดไฟฟ้า | เครื่องกำเนิดไฟฟ้าดิจิตอล |
| ความถี่ | 20kHz |
| แรงดันไฟฟ้า | 220V |
| ความเร็ว | 3000 รอบ / นาทีหรือน้อยกว่า |
| แอมพลิจูดจุดเรโซแนนซ์ | 10um ขึ้นไป |
| เครื่องมือจับคู่ | หัวกัดปลายคาร์ไบด์Φ2-Φ13; เครื่องตัดดิสก์Φ50 |
การประยุกต์ใช้:
เครื่องเจาะล้ำเสียงสามารถใช้สำหรับการเจาะและแกะสลักวัสดุความแข็งสูงบางอย่างเช่นคริสตัลพลอยโมราหยกเครื่องแก้วเซรามิกและเคลือบฟันซิลิคอนเฟอร์ไรต์และอื่น ๆ เครื่องนี้ประกอบด้วยเครื่องกำเนิดอัลตราโซนิกและหัวการประมวลผล (รวมถึงทรานสดิวเซอร์แตร ฯลฯ ) วงจรกำเนิดอัลตราโซนิกจะแสดงในรูปวาด วงจรนี้ง่ายและประกอบด้วยสามส่วน: การสั่นการผลักและการขยายกำลัง

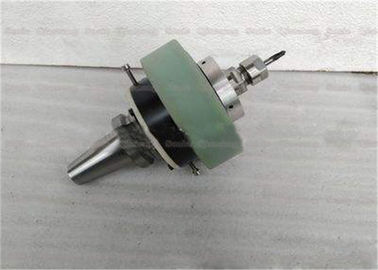

20Khz ล้ำล้ำ Multitool ตัดสิ่งประดิษฐ์ประมวลผลวัสดุ
