| MOQ: | 1 ชิ้น |
| ราคา: | Negotation |
| standard packaging: | บรรจุในกล่องกระดาษ |
| Delivery period: | 3 วันทำการ |
| payment method: | T/T ตะวันตกสหภาพ |
| Supply Capacity: | 2000pcs ต่อเดือน |
องค์ประกอบ transducer ล้ำเสียง:
ตัวแปลงสัญญาณประกอบด้วยที่อยู่อาศัยเลเยอร์การจับคู่ตัวแปลงสัญญาณแบบ piezoceramic การสำรองสายเคเบิลแยกและตัวรับอาร์เรย์ Cymbal piezoelectric เซรามิกดิสก์ตัวแปลงสัญญาณที่ทำจากวัสดุ PZT-5 piezoelectric กับโพลาไรเซชันทิศทางโพลาไรซ์ เครื่องรับสัญญาณ Cymbal Array ประกอบด้วยเครื่องส่งสัญญาณ Cymbal 8 ถึง 16 ตัววงแหวนโลหะสองอันและปะเก็นยาง piezoelectric ceramic disk transducer ใช้เป็น transducer ล้ำเสียงพื้นฐานสำหรับการส่งและรับสัญญาณอัลตราโซนิก Cymbal array receiver ตั้งอยู่เหนือ disk piezoelectric transducer เป็นตัวรับคลื่นล้ำเสียงสำหรับรับ Doppler echo สัญญาณนอกแถบสัญญาณ ระยะการทำงานของการประดิษฐ์สูงกว่า 35 เมตรแบนด์วิดท์ความถี่ถึง 10 kHz และสามารถตรวจจับชิ้นงานที่เคลื่อนที่ด้วยความเร็วสูงได้
ข้อมูลจำเพาะ:
| แบบ | QR-2528-2FZ |
| ความถี่ | 28KHZ |
| กำลังขับ | 300 วัตต์ |
| ข้อต่อโบลต์ | M8 * 1 |
| เส้นผ่าศูนย์กลางแผ่นเซรามิก | 25mm |
| ปริมาณของแผ่นเซรามิก | 2pcs |
| ปริมาตร | 1.9-2.6nf |
| ความกว้าง | 8 หนอ |
| ใบสมัคร | เครื่องเชื่อมพลาสติก |
อุณหภูมิในการทำงานของทรานสดิวเซอร์อัลตราโซนิก
ทรานสดิวเซอร์ล้ำเสียงสร้างความร้อนเมื่อใช้ซึ่งส่วนใหญ่เกิดจากสามสาเหตุ หนึ่งคือวัสดุที่จะให้ความร้อนหรือผ่านกรรมวิธี ultrasonically จะร้อนขึ้นหรือแม่พิมพ์ (หัวเครื่องมือ) และแตรจะร้อนขึ้นเป็นเวลานานและความร้อนนี้จะถูกโอนไปยังตัวแปลงสัญญาณ อย่างที่สองก็คือการสูญเสียพลังงานของตัวแปลงสัญญาณ เนื่องจากประสิทธิภาพการแปลงพลังงานไม่ 100% พลังงานที่สูญเสียจึงถูกแปลงเป็นความร้อนอย่างหลีกเลี่ยงไม่ได้ อุณหภูมิที่สูงขึ้นจะทำให้พารามิเตอร์ทรานสดิวเซอร์อัลตราโซนิกมีการเปลี่ยนแปลงและค่อยๆเปลี่ยนไปเป็นสถานะการจับคู่ที่ดีที่สุด สิ่งที่สำคัญกว่านั้นคือการเพิ่มอุณหภูมิจะทำให้ประสิทธิภาพของเวเฟอร์เซรามิก piezoelectric ลดลง สิ่งนี้จะทำให้ตัวแปลงสัญญาณอัลตราโซนิกทำงานแย่ลงและร้อนขึ้นเร็วขึ้นซึ่งเป็นวงจรอุบาทว์ ดังนั้นเราต้องให้ตัวแปลงสัญญาณอัลตราโซนิกสภาพการระบายความร้อนที่ดีมักจะอยู่ที่อุณหภูมิห้องและอากาศเย็น หากจำเป็นสามารถใช้การระบายความร้อนด้วยอากาศเย็นได้ ภายใต้สภาวะปกติอุณหภูมิที่เพิ่มขึ้นจากจุดสองจุดนี้ยังเป็นปกติและภายใต้สภาวะการระบายความร้อนปกติจะไม่มีปัญหาที่สำคัญ

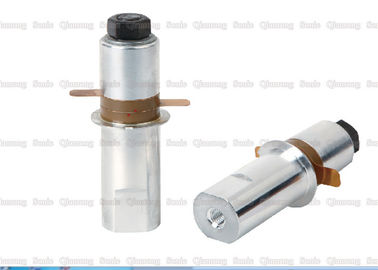

28Khz 300w อัลตราโซนิกเชื่อมแปลง 2 ชิ้น 25mm แหวนเซรามิก
|
|
