| MOQ: | 1 ชิ้น |
| ราคา: | Negotation |
| standard packaging: | บรรจุในกล่อง |
| Delivery period: | 3 วันทำการ |
| payment method: | T/T, Western Union |
| Supply Capacity: | 2000 ชิ้นต่อเดือน |

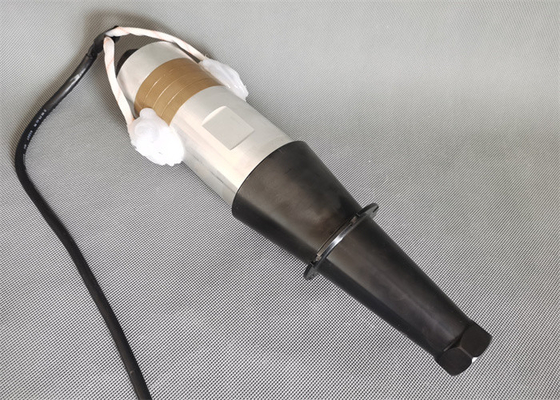

พลังงานสูง 3600w อัลตราโซนิกเชื่อม Transducer 15Khz พร้อม 70mm เส้นผ่านศูนย์กลาง Ceramics
คำอธิบาย:
Ultrasonic Oscillator เป็นส่วนประกอบที่ใช้งานได้ซึ่งตรงกับแอมพลิจูดของการสั่นสะเทือนแบบอัลตราโซนิกกับทรานสดิวเซอร์ล้ำเสียงหน้าที่หลักของมันคือการเปลี่ยนแอมพลิจูดของทรานสดิวเซอร์ (โดยทั่วไปจะเพิ่มขึ้น) ปรับปรุงอัตราส่วนการสั่นสะเทือน ปรับปรุงประสิทธิภาพ ปรับปรุงปัจจัยคุณภาพทางกล เพิ่มความต้านทานความร้อน ขยายช่วงอุณหภูมิ และยืดอายุการใช้งานของทรานสดิวเซอร์ทรานสดิวเซอร์อัลตราโซนิกปรับโหลดที่ตรงกันระหว่างทรานสดิวเซอร์และหัวเครื่องมืออัลตราโซนิกโดยการติดตั้งฮอร์น (ฮอร์นอัลตราโซนิก) ซึ่งช่วยลดอิมพีแดนซ์เรโซแนนซ์และทำให้ทำงานที่ความถี่เรโซแนนซ์เพื่อปรับปรุงประสิทธิภาพการแปลงไฟฟ้า - อะคูสติกลดการสร้างความร้อนของทรานสดิวเซอร์อัลตราโซนิกและเพิ่มอายุการใช้งาน
ข้อมูลจำเพาะ:
| แบบอย่าง | QR-7015-4BZ-BZ |
| ความถี่ | 15 khz |
| กำลังขับ | 3600 วัตต์ |
| กลอนร่วม | M16*1 |
| เส้นผ่านศูนย์กลางแผ่นเซรามิก | 70mm |
| จำนวนแผ่นเซรามิก | 4 ชิ้น |
| ความจุ | 12.5-14nf |
| แอปพลิเคชัน | เครื่องเชื่อมพลาสติก |
พารามิเตอร์:
|
หมายเลขสินค้า
|
สกรูต่อ (ขนาด)
|
เส้นผ่านศูนย์กลางเซรามิก (มม.)
|
ปริมาณเซรามิค (ชิ้น)
|
ความจุ |
กำลังไฟฟ้าเข้า (W)
|
||
| สีเหลือง | สีเทา | สีดำ | |||||
| 6015-4BZ-BZ | M16 *1 | 60 | 4 | 9000-10000 | 10000-11000 | 12500-13500 | 2600 |
| 6015-4BZ-LR | M16 *1 | 60 | 4 | 9000-10000 | 10000-11000 | 12500-13500 | 2600 |
| 6015-4BZ-RS | M16 *1 | 60 | 4 | 9000-10000 | 10000-11000 | 12500-13500 | 2600 |
| 7015-4BZ-BZ | M16 *1 | 70 | 4 | 12500-14000 | / | / | 3600 |
| 6015-4BD-BZ | M16 *1 | 60 | 4 | 9000-10000 | 10000-11000 | / | 2600 |
| 6015-6BD-BZ | M16 *1 | 60 | 6 | 19000-20500 | / | 23000-25000 | 3600 |
| 7015-4BD-BZ | M16 *1 | 70 | 4 | 12500-14000 | / | / | 3600 |
| 6015-4BZ-LS | M16 *1 | 60 | 8 | 18000-20000 | 20000-22000 | / | 4200 |
| 4515-4YZ-SS | M16 *1 | 45 | 8 | / | / | 25000-27000 | 2400 |
| 4515-4JZ-SS | M16 *1 | 45 | 8 | 19000-21000 | / | / | 2800 |
| 5015-4BZ-SZ | M16 *1 | 50 | 8 | 22000-24000 | / | / | 3600 |
| 5020-4CZ-BJ | 3/8-24UNF | 50 | 4 | 11000-12000 | 13000-14000 | 1450-16000 | 1500 |
| 5020-4BZ-BJ | 3/8-24UNF | 50 | 4 | 11000-12000 | 13000-14000 | 1450-16000 | 1500 |
| 5520-4BZ-BJ | 3/8-24UNF | 55 | 4 | 10500-11500 | / | / | 1800 |
| 5020-4BZ-BZ | 3/8-24UNF | 50 | 4 | 11000-12000 | 13000-14000 | 1450-16000 | 1500 |
| 5020-4HZ-BJ | 3/8-24UNF | 50 | 4 | / | / | 11000-12000 | 1500 |
| 3820-4BZ-SS | 3/8-24UNF | 38 | 8 | 13000-14500 | / | / | 1800 |
| 5020-4BZ-LS | 1/2-20UNF | 50 | 8 | 23000-25000 | 26000-28000 | / | 2800 |
| 3028-2BZ-BT | / | 30 | 2 | 2800-3300 | 3300-3800 | / | 400 |
| 3828-4BZ-BJ | M8*1 | 38 | 4 | 7200-8200 | / | 10000-12000 | 800 |
| 3828-4BZ-BJL | M8*1 | 38 | 4 | 7200-8200 | / | 10000-12000 | 800 |
| 3828-2BZ-BJL | M8*1 | 38 | 2 | 3700-4200 | / | / | 500 |
| 3030-4BZ-SJL | M10 | 30 | 4 | / | 6200-7200 | / | 700 |
| 3030-4BZ-LJL | M10 | 30 | 4 | / | 6200-7200 | / | 700 |
| 3030-4BZ-BJ | M8 | 30 | 4 | / | 6200-7200 | / | 700 |
| 3535-4BD-II | M8 | 35 | 4 | 6600-7400 | / | 9200-10200 | 800 |
| 3035-4BZ-BJL | M8 | 30 | 4 | 5500-6200 | / | / | 700 |
| 3040-4BZ-BJ | M8 | 30 | 4 | 5100-5800 | / | 6500-7500 | 500 |
| 1560-2BZ-BJ | / | 15 | 2 | / | / | 700-850 | 100 |
| 1070-2BZ-BJ | / | 10 | 2 | 700-800 | / | / | 100 |
ในกรณีต่อไปนี้ วงกลมการยอมรับและเส้นโค้งการนำไฟฟ้าของ piezoceramic หรือทรานสดิวเซอร์อาจผิดปกติ:
1) ทรานสดิวเซอร์แตกระหว่างการประกอบ
2) เซรามิกส์เพียโซอิเล็กทริกมีปัญหาในตัวเอง เช่น การหลุดลอกภายใน
3) มีปัญหาในการออกแบบหรือประกอบฮอร์นอัลตราโซนิกและแม่พิมพ์
4) ชิ้นส่วนรอบๆ แท่งความเค้นที่เกิดจากความแตกต่างในศูนย์กลางของการชนกันของหัวโซน่าร์โดยทั่วไป กราฟการรับเข้าและพารามิเตอร์จะสัมพันธ์กันหากกราฟการรับเข้าของเครื่องสั่นเป็นเรื่องปกติ R1 จะต่ำกว่าและ Qm จะสูงกว่ามิฉะนั้น หากกราฟการรับเข้าของเครื่องสั่นผิดปกติ โดยทั่วไป R1 จะใหญ่กว่าและ Qm จะเล็กกว่า.
พลังงานสูง 3600w อัลตราโซนิกเชื่อม Transducer 15Khz พร้อม 70mm เส้นผ่านศูนย์กลาง Ceramics
|
|
