มุ่งเน้นไปที่การประยุกต์ใช้อัลตราโซนิกโดยสุจริตที่จะชนะลูกค้า
| สถานที่กำเนิด: | จีน |
|---|---|
| ชื่อแบรนด์: | QRsonic |
| ได้รับการรับรอง: | CE |
| หมายเลขรุ่น: | QR-T35 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
| ราคา: | Negotation |
| รายละเอียดการบรรจุ: | บรรจุในกล่อง |
| เวลาการส่งมอบ: | 3 วันทำการ |
| เงื่อนไขการชำระเงิน: | T/T, Western Union |
| สามารถในการผลิต: | 2000 ชิ้นต่อเดือน |
| ชื่อสินค้า: | ตัวแปลงทดแทนอัลตราโซนิก | ความถี่: | 35 khz |
|---|---|---|---|
| กำลังขับ: | 1200 วัตต์ | ข้อต่อสายฟ้า: | M8 |
| เส้นผ่าศูนย์กลางแผ่นเซรามิก: | 25mm | ความจุ: | 2.1-2.3nf |
| แอมพลิจูด: | 6um | แอปพลิเคชัน: | การเปลี่ยนทรานสดิวเซอร์ Telsonic |
| เน้น: | Telsonic Transducer Ultrasonic Welding Converter,เครื่องเชื่อมอัลตราโซนิก 35Khz,M8 Joint Bolt Ultrasonic Welding Converter |
||

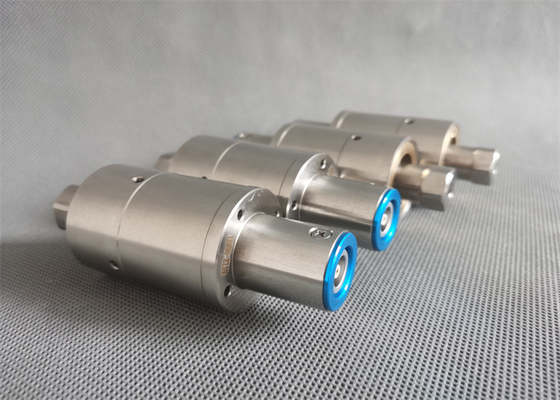

35Khz Ultrsound Replacement Converter จับคู่เครื่องกำเนิด Telsonic
คำอธิบาย:
ตามพารามิเตอร์ของทรานสดิวเซอร์ดั้งเดิมของ Telsonic จะจับคู่กับกล่องไฟฟ้า TelsonicQRsonic ใช้เซรามิกเพียโซอิเล็กทริกคุณภาพสูงและมีความสม่ำเสมอสูง ออกแบบตามโครงสร้างเดิม การทำงานที่เสถียร ความเสถียรสูง ความสม่ำเสมอสูง การทดสอบโหลดสูง ไม่ร้อน แอมพลิจูดสูง อิมพีแดนซ์ต่ำ คลื่นเสถียร ลักษณะคลื่นต่อเนื่อง
ตัวแปลง Telsonic SE3512C ของ Repacementอัลตราโซนิกทรานสดิวเซอร์เป็นอุปกรณ์ที่สามารถแปลงพลังงานไฟฟ้าความถี่สูงเป็นพลังงานกลโดยทั่วไปจะเป็นเซรามิกแบบแม่เหล็กและเพียโซอิเล็กทริกเอาต์พุตกำลังถูกส่งไปยังเครื่องกำเนิดอัลตราโซนิกจากนั้นไปยังทรานสดิวเซอร์ล้ำเสียงอุปกรณ์กำเนิดอัลตราโซนิกสามารถสร้างคลื่นอัลตราโซนิก
ข้อมูลจำเพาะ:
| แบบอย่าง | QR-T35 |
| ความถี่ | 35 khz |
| กำลังขับ | 1,000 วัตต์ |
| ข้อต่อสายฟ้า | M8 |
| เส้นผ่าศูนย์กลางแผ่นเซรามิก | 25mm |
| จำนวนแผ่นเซรามิก | 4 ชิ้น |
| ความจุ | 2.1-2.3nf |
| แอมพลิจูด | 6 อืม |
| แอปพลิเคชัน | เครื่องเชื่อมพลาสติก |
ข้อมูลจำเพาะ:
| มันem No |
สกรูต่อ (ขนาด)
|
เส้นผ่านศูนย์กลางเซรามิก (มม.)
|
ปริมาณเซรามิค (ชิ้น)
|
ความถี่เรโซแนนซ์ (khz)
|
กำลังไฟฟ้าเข้า | เครื่องจักร |
| 1-QR-BCJ20 | 1/2-20UNF | 50 | 6 | 20 | 3300 |
แบรนสัน 2000 ซีรีส์ |
| 2-QR-BCR20 | 1/2-20UNF | 50 | 6 | 20 | 3300 |
แบรนสัน 2000 ซีรีส์ |
| 3-QR-B502 | 1/2-20UNF | 50 | 4 | 20 | 2000 |
แบรนสัน 5170, 8800 |
| 4-QR-B402 | 1/2-20UNF | 40 | 4 | 20 | 900 |
แบรนสัน 8200, 8400 |
| 5-QR-B803 | 1/2-20UNF | 50 | 4 | 20 | 2000 |
แบรนสัน 8700 |
| 6-QR-B902J | 1/2-20UNF | 50 | 4 | 20 | 2000 |
แบรนสัน 910W หรือ IW+ |
| 7-QR-B4TH | M8 | 25 | 4 | 40 | 800 | ช่างเชื่อมแบรนสัน 40khz |
| 8-QR-B4TR | M8 | 25 | 4 | 40 | 800 | ช่างเชื่อมแบรนสัน 40khz |
| 9-QR-D20 | 1/2-20UNF | 50 | 2 | 20 | 2000 | 20khz Dukane Heavy Duty |
| 10-QR-D41S30 | 1/2-20UNF | 50 | 4 | 20 | 2000 | ดูเคน รุ่น 43A250, 43A255, 43D255, 43E255, 43A260 หรือ 43B260 |
| 11-QR-D41C30 | 1/2-20UNF | 50 | 4 | 20 | 2000 | |
| 12-QR-D110-3122 | 1/2-20UNF | 50 | 4 | 20 | 2000 | |
| 13-QR-D110-3168 | 1/2-20UNF | 50 | 4 | 20 | 2000 | Dukane รุ่น 43B18 |
| 14-QR-D41C28 | M8 | 35 | 2 | 40 | 800 | ช่างเชื่อม Dukane 40khz |
| 15-QR-D41C29 | M8 | 35 | 2 | 40 | 800 | ช่างเชื่อม Dukane 40khz |
| 16-QR-R3510 | M8 | 25 | 4 | 35 | 800 | ช่างเชื่อม Rinco 35Khz |
| 17-QR-R35 | M8*1.25 | 25 | 2 | 35 | 500 | ช่างเชื่อม Rico 35khz |
| 18-QR-R20 | 1/2-20UNF | 50 | 2 | 20 | 1200 | |
| 19-QR-J3506 | M8 | 25 | 4 | 35 | 800 | |
| 20-QR-J3710 | M8 | 25 | 4 | 37 | 500 | CV231 |
| 21-QR-J3706-W1 | M8 | 25 | 4 | 37 | 500 | |
| 22-QR-J3706-W2 | M8 | 32 | 2 | 37 | 400 | CV3510 |
| 23-QR-T35 | M8 | 25 | 4 | 35 | 800 | เครื่อง Telsonic 35khz |
| 24-QR-H20 | 1/2-20UNF | 50 | 6 | 20 | 3000 |
รายการพิเศษสามารถปรับแต่งได้
กระบวนการผลิตตัวแปลงสัญญาณอัลตราโซนิก:
ทรานสดิวเซอร์ประกอบด้วยเปลือก, ชั้นที่เข้าชุดกัน, ทรานสดิวเซอร์แผ่นเซรามิกเพียโซอิเล็กทริก, สำรอง, สายเคเบิลนำออก และตัวรับสัญญาณอาเรย์ Cymbalตัวแปลงสัญญาณแผ่นเซรามิกแบบเพียโซอิเล็กทริกทำจากวัสดุเพียโซอิเล็กทริก PZT-5 โพลาไรซ์ในทิศทางความหนาตัวรับสัญญาณ Cymbal array ประกอบด้วยทรานสดิวเซอร์ Cymbal 8-16 วงแหวนโลหะสองวงและแหวนรองยาง
1.เป่าให้แห้งด้วยปืนลมร้อน
2. วางแผ่นอิเล็กโทรดก่อน
3. เซรามิกส์ แผ่นอิเล็กโทรด เซรามิกส์
4. ฝาหลัง สกรู
5. การวางตำแหน่ง
6. Afterburner
7. กาว
8. ใส่เตาอบ
9. ทดสอบด้วยเครื่องทดสอบ
10. เท
11. ทดสอบอีกครั้งก่อนบรรจุ
35Khz Ultrsound Replacement Converter จับคู่เครื่องกำเนิด Telsonic
