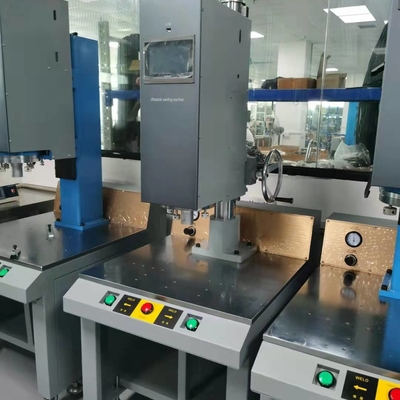

เครื่องเชื่อมอัลตราโซนิก 4200w สำหรับรถยนต์ไฟเบรกความปลอดภัยขาตั้งกล้อง 15Khz

เครื่องเชื่อมอัลตราโซนิกขนาดใหญ่ 4200w สำหรับรถยนต์ไฟเบรกขาตั้งกล้องความปลอดภัย 15Khz

คำอธิบาย:

เครื่องเชื่อมอัลตราโซนิกส่วนใหญ่ประกอบด้วยส่วนต่าง ๆ ต่อไปนี้: เครื่องกำเนิดไฟฟ้า ชิ้นส่วนนิวแมติก ส่วนควบคุมโปรแกรม และส่วนทรานสดิวเซอร์

หน้าที่หลักของเครื่องกำเนิดไฟฟ้าคือการแปลงแหล่งจ่ายไฟของความถี่ไฟฟ้า 50HZ เป็นคลื่นไฟฟ้าแรงสูงความถี่สูง (เช่น 20KHZ) โดยใช้วงจรอิเล็กทรอนิกส์

หน้าที่หลักของชิ้นส่วนนิวแมติกคือการทำให้แรงดัน แรงดัน และงานด้านแรงดันอื่นๆ จำเป็นในระหว่างการประมวลผล

ส่วนควบคุมโปรแกรมควบคุมเวิร์กโฟลว์ของเครื่องทั้งหมดเพื่อให้ได้ผลลัพธ์การประมวลผลที่สม่ำเสมอ

ส่วนทรานสดิวเซอร์แปลงคลื่นไฟฟ้าแรงสูงที่เกิดจากเครื่องกำเนิดไฟฟ้าให้เป็นการสั่นสะเทือนทางกล ซึ่งจะถูกส่ง ขยาย และไปถึงพื้นผิวกลึง

หลักการทำงานของเครื่องเชื่อมอัลตราโซนิก:

การประมวลผลอัลตราโซนิกของกาวเทอร์โมพลาสติกใช้แรงเสียดทานความถี่สูงระหว่างพื้นผิวการทำงานเพื่อสร้างความร้อนระหว่างโมเลกุลอย่างรวดเร็วเมื่อความร้อนนี้เพียงพอที่จะละลายงาน การสั่นสะเทือนของอัลตราโซนิกจะหยุดลงในขณะนี้ ข้อต่อของชิ้นงานจะถูกหลอมและแข็งตัวเพื่อให้โปรแกรมการแปรรูปเสร็จสมบูรณ์
ความถี่ที่มักใช้สำหรับการประมวลผลพลาสติกคือ 20KHZ และ 15KHZ ซึ่ง 20KHZ อยู่นอกการได้ยินของมนุษย์ ดังนั้นจึงเรียกว่าอัลตราซาวนด์ แต่ 15KHZ ยังอยู่ในช่วงการได้ยินของมนุษย์
แปลงพลังงานไฟฟ้าแรงสูง 220V, 50KHZ เป็น 15KHZ (หรือ 20KHZ) และใช้เครื่องสั่นเพื่อแปลงเป็นพลังงานกลการสั่นสะเทือนทางกลดังกล่าวจะถูกส่งไปยังชิ้นงานผ่านตัวขับเคลื่อนและหัวเชื่อม และใช้แรงดันอากาศเพื่อสร้างผลกระทบจากการเสียดสีของส่วนต่อประสานการทำงานเครื่องสั่นและอุปกรณ์ย่อยการส่งกำลังอยู่ในกระบอกสูบแบบสั่น และหัวเชื่อมเชื่อมต่อจากภายนอกระบบแรงดันอากาศและลูปควบคุมใช้สำหรับยกขึ้นและลงภายใต้สภาวะที่กำหนดไว้ล่วงหน้าเพื่อให้ขั้นตอนการทำงานเสร็จสมบูรณ์

ข้อมูลจำเพาะ:

ปัจจัยอิทธิพลการเชื่อมอัลตราโซนิก:

ในกระบวนการผลิตจริง วัสดุพลาสติกบางชนิดไม่สามารถเชื่อมได้พลาสติกที่สามารถเชื่อมด้วยเลเซอร์ได้ทั้งหมดเป็นเทอร์โมพลาสติกสามารถเชื่อมได้เฉพาะเทอร์โมพลาสติกที่มีโครงสร้างโมเลกุลเหมือนกันหรือคล้ายกันเท่านั้นพื้นผิวเชื่อมเป็นเคมีระหว่างโมเลกุลเมื่อรวมกันแล้ว ยิ่งวัสดุเมทริกซ์อยู่ใกล้มากเท่าใด เอฟเฟกต์การเชื่อมก็จะยิ่งดีขึ้นเท่านั้น

นอกจากนี้เรายังต้องพิจารณาปัจจัยที่ส่งผลต่อคุณภาพของการเชื่อมเพื่อให้ได้ผลการเชื่อมที่ดีขึ้นเมื่อทำการเชื่อม แรงดัน เวลา และการดูดซับความร้อน (ปริมาณหลอมเหลว) เป็นปัจจัยสามประการที่รับประกันคุณภาพของการเชื่อม

1. แรงดันเชื่อมอัลตราโซนิก

ใช้แรงดันที่เหมาะสมกับพื้นผิวเชื่อม และวัสดุเชื่อมจะเปลี่ยนจากยางยืดเป็นพลาสติกนอกจากนี้ยังสามารถส่งเสริมการแพร่กระจายของโมเลกุลร่วมกันและบีบอากาศที่เหลือในรอยเชื่อมซึ่งจะช่วยเพิ่มประสิทธิภาพการปิดผนึกของพื้นผิวการเชื่อม

2. เวลาเชื่อมอัลตราโซนิก

มีเวลาหลอมเหลวที่เหมาะสมและมีเวลาเย็นเพียงพอเมื่อพลังงานความร้อนคงที่ การบัดกรีจะไม่เพียงพอเมื่อเวลาไม่เพียงพอหากเวลานานเกินไป รอยเชื่อมจะเสียรูป ตะกรันจะล้น และบางครั้งอาจมีจุดร้อน (การเปลี่ยนสี) ในส่วนที่ไม่ได้เชื่อมต้องแน่ใจว่าพื้นผิวที่เชื่อมดูดซับความร้อนได้มากพอที่จะไปถึงสถานะหลอมเหลวอย่างสมบูรณ์เพื่อให้แน่ใจว่ามีการแพร่และการหลอมรวมที่เพียงพอระหว่างโมเลกุล และต้องให้เวลาการหล่อเย็นที่เพียงพอเพื่อให้เกิดความแข็งแรงเพียงพอของรอยเชื่อม
