มุ่งเน้นไปที่การประยุกต์ใช้อัลตราโซนิกโดยสุจริตที่จะชนะลูกค้า
| สถานที่กำเนิด: | ประเทศจีน |
|---|---|
| ชื่อแบรนด์: | QRsonic |
| ได้รับการรับรอง: | CE |
| หมายเลขรุ่น: | QR-T35 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
| ราคา: | Negotation |
| รายละเอียดการบรรจุ: | บรรจุในกล่อง |
| เวลาการส่งมอบ: | 3 วันทำการ |
| เงื่อนไขการชำระเงิน: | T / T, Wester N Union |
| สามารถในการผลิต: | 2000 ชิ้นต่อเดือน |
| ชื่อผลิตภัณฑ์: | อัลตราโซนิกเปลี่ยนแปลง | ความถี่: | 35 KHz |
|---|---|---|---|
| กำลังขับ: | 1200 วัตต์ | ข้อต่อโบลต์: | M8 |
| เส้นผ่าศูนย์กลางแผ่นเซรามิก: | 25mm | ปริมาตร: | 2.1-2.3nf |
| ความกว้าง: | 6um | ใบสมัคร: | อัลตราโซนิกเปลี่ยน Telsonic Converter |
| เน้น: | ตัวแปลงเชื่อมอัลตราโซนิก 35k ตัวแปลงเชื่อมอัลตราโซนิก 25 มม. ตัวแปลงเชื่อมอัลตราโซนิก 2.3nf,25mm ultrasonic welding converter,2.3nf ultrasonic welding converter |
||

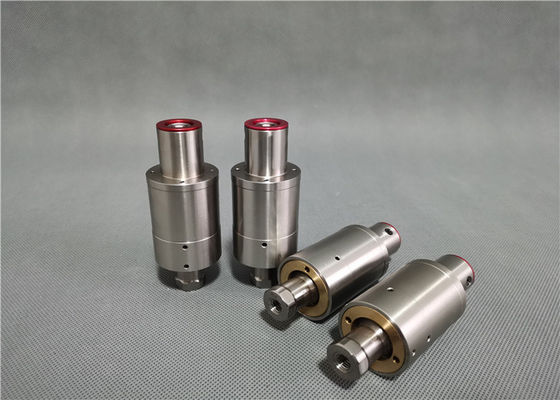

ความถี่สูง 35Khz Ultra แทนที่ตัวแปลง Telsonic ด้วยปลั๊กต่ออากาศพิเศษ
คำอธิบาย:
ตัวแปลงสัญญาณอัลตราโซนิก 35Khz 1200W โดยใช้เซรามิกเพียโซอิเล็กทริกรวมกับอุปกรณ์เสริมโลหะผสมไททาเนียมโดยใช้เทคโนโลยีการจำลองขั้นสูงระหว่างประเทศรวมกับอุปกรณ์ประกอบที่มีความแม่นยำสูงที่พัฒนาขึ้นเองโดยเริ่มจากเทคโนโลยีต้นทางการวิจัยและพัฒนาและการผลิตทำให้มั่นใจได้ว่าผลิตภัณฑ์ตัวแปลงสัญญาณและเทคโนโลยีการใช้งาน ความเสถียรของพารามิเตอร์พร้อมกับเครื่องกำเนิดไฟฟ้าและหัวเชื่อมแบบต่างๆสามารถนำไปใช้กับการใช้งานอัลตราโซนิกที่แตกต่างกันได้
เปลี่ยน Telsonic SE3512C Konverterเครื่องแปลงสัญญาณอัลตราโซนิกเป็นอุปกรณ์ที่สามารถเปลี่ยนพลังงานไฟฟ้าความถี่สูงให้เป็นพลังงานกลโดยทั่วไปเป็นเซรามิกแม่เหล็กและเพียโซอิเล็กทริกเอาต์พุตกำลังจะถูกส่งไปยังเครื่องกำเนิดอัลตราโซนิกจากนั้นไปยังตัวแปลงสัญญาณอัลตราโซนิกเครื่องกำเนิดอัลตราโซนิกสามารถสร้างคลื่นอัลตราโซนิก
ข้อมูลจำเพาะ:
| รุ่น | QR-T35 |
| ความถี่ | 35 กิโลเฮิร์ตซ์ |
| กำลังขับ | 1200 วัตต์ |
| สลักเกลียวร่วม | M8 |
| เส้นผ่าศูนย์กลางแผ่นเซรามิก | 25 มม |
| จำนวนแผ่นเซรามิก | 4 ชิ้น |
| ความจุ | 2.1-2.3nf |
| แอมพลิจูด | 6 หนอ |
| ใบสมัคร | อัลตราโซนิกเปลี่ยน Telsonic Converter |
ข้อมูลจำเพาะ:
| มันem ไม่ |
เชื่อมต่อสกรู (ขนาด)
|
เส้นผ่านศูนย์กลางเซรามิก (มม.)
|
ปริมาณเซรามิก (พีซี)
|
ความถี่เรโซแนนซ์ (khz)
|
กำลังไฟฟ้าเข้า | เครื่อง |
| 1-QR-BCJ20 | 1 / 2-20UNF | 50 | 6 | 20 | 3300 |
แบรนสัน ซีรีส์ 2000 |
| 2-QR-BCR20 | 1 / 2-20UNF | 50 | 6 | 20 | 3300 |
แบรนสัน ซีรีส์ 2000 |
| 3-QR-B502 | 1 / 2-20UNF | 50 | 4 | 20 | พ.ศ. 2543 |
แบรนสัน 5170, 8800 |
| 4-QR-B402 | 1 / 2-20UNF | 40 | 4 | 20 | 900 |
แบรนสัน 8200, 8400 |
| 5-QR-B803 | 1 / 2-20UNF | 50 | 4 | 20 | พ.ศ. 2543 |
แบรนสัน 8700 |
| 6-QR-B902J | 1 / 2-20UNF | 50 | 4 | 20 | พ.ศ. 2543 |
แบรนสัน 910W หรือ IW + |
| 7-QR-B4TH | M8 | 25 | 4 | 40 | 800 | ช่างเชื่อม 40khz Branson |
| 8-QR-B4TR | M8 | 25 | 4 | 40 | 800 | ช่างเชื่อม 40khz Branson |
| 9-QR-D20 | 1 / 2-20UNF | 50 | 2 | 20 | พ.ศ. 2543 | 20khz Dukane Heavy Duty |
| 10-QR-D41S30 | 1 / 2-20UNF | 50 | 4 | 20 | พ.ศ. 2543 | Dukane รุ่น 43A250, 43A255, 43D255, 43E255, 43A260 หรือ 43B260 |
| 11-QR-D41C30 | 1 / 2-20UNF | 50 | 4 | 20 | พ.ศ. 2543 | |
| 12-QR-D110-3122 | 1 / 2-20UNF | 50 | 4 | 20 | พ.ศ. 2543 | |
| 13-QR-D110-3168 | 1 / 2-20UNF | 50 | 4 | 20 | พ.ศ. 2543 | Dukane รุ่น 43B18 |
| 14-QR-D41C28 | M8 | 35 | 2 | 40 | 800 | ช่างเชื่อม 40khz Dukane |
| 15-QR-D41C29 | M8 | 35 | 2 | 40 | 800 | ช่างเชื่อม 40khz Dukane |
| 16-QR-R3510 | M8 | 25 | 4 | 35 | 800 | ช่างเชื่อมรินโค 35Khz |
| 17-QR-R35 | M8 * 1.25 | 25 | 2 | 35 | 500 | ช่างเชื่อม 35khz Rico |
| 18-QR-R20 | 1 / 2-20UNF | 50 | 2 | 20 | 1200 | |
| 19-QR-J3506 | M8 | 25 | 4 | 35 | 800 | |
| 20-QR-J3710 | M8 | 25 | 4 | 37 | 500 | CV231 |
| 21-QR-J3706-W1 | M8 | 25 | 4 | 37 | 500 | |
| 22-QR-J3706-W2 | M8 | 32 | 2 | 37 | 400 | CV3510 |
| 23-QR-T35 | M8 | 25 | 4 | 35 | 800 | เครื่อง Telsonic 35khz |
| 24-QR-H20 | 1 / 2-20UNF | 50 | 6 | 20 | 3000 |
รายการพิเศษสามารถปรับแต่งได้
ข้อควรระวังในการประกอบชิ้นส่วนตัวแปลงสัญญาณอัลตราโซนิก:
ชิ้นส่วนหลักของระบบสั่นสะเทือนอัลตราโซนิกเช่นทรานสดิวเซอร์แตรหัวเครื่องมือ ฯลฯ เชื่อมต่อด้วยสลักเกลียวกลาง
1. ตรวจสอบว่าผิวสัมผัสควรเรียบและไม่มีรอยขีดข่วนหากมีรอยขีดข่วนให้ใช้กระดาษโลหะที่มีจำนวนศูนย์ขึ้นไปขัดเบา ๆจำเป็นต้องทำให้ข้อบกพร่องเรียบโดยไม่ทำลายความเรียบของพื้นผิวสัมผัส
2. ทำความสะอาดสกรูรูสกรูและพื้นผิวสัมผัสด้วยผงซักฟอกที่ระเหยง่ายและไม่กัดกร่อน
3. ทำความสะอาดสกรูรูสกรูและพื้นผิวสัมผัสอย่างทั่วถึง
4. รูสกรูเชื่อมต่อทั้งหมดควรตั้งฉากกับพื้นผิวสัมผัส
5. ทาเนยหรือวาสลีนบาง ๆ ลงบนผิวสัมผัสก่อนขันให้แน่นอย่าใช้กับสกรูเชื่อมต่อและรูสกรู
6. ขันทั้งสองส่วนให้แน่นปรับแรงบิดในการขันให้เหมาะสมตามข้อกำหนดของสกรูเชื่อมต่อเมื่อเป็นไปได้ให้ขันให้แน่น
7. หากคุณคลายผิวข้ออีกครั้งคุณจะไม่เห็นรอยแผลเป็นใด ๆ
8. แอมพลิจูดของระบบสั่นสะเทือนกระจายด้วยมืออย่างสม่ำเสมอไม่มีเสียงแปลก ๆ ไม่มีไข้รุนแรงในท้องถิ่น
9. หลังจากเปิดพื้นผิวข้อต่ออีกครั้งหลังจากทำงานไประยะหนึ่งไม่ควรมีร่องรอยของการเกิดออกซิเดชันหรือการระเหยมิฉะนั้นการติดต่อที่นี่จะไม่ดีและพลังงานอัลตราโซนิกจะหายไปอย่างมากที่นี่
ความถี่สูง 35Khz Ultra แทนที่ตัวแปลง Telsonic ด้วยปลั๊กต่ออากาศพิเศษ
