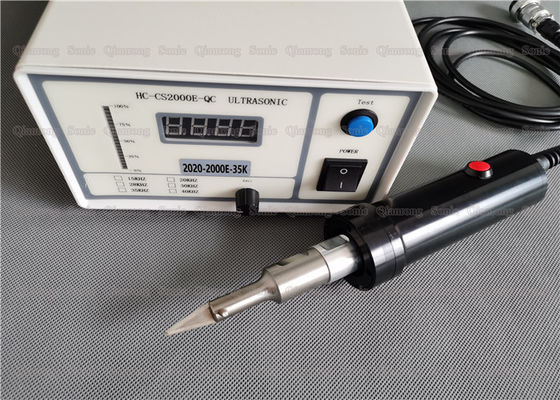

เครื่องตัดอัลตราโซนิก 35khz สำหรับวัสดุคอมโพสิตที่ทับซ้อนกัน

เครื่องตัดอัลตราโซนิกที่มีความถี่ 35Khz สำหรับการตัดวัสดุคอมโพสิตที่ทับซ้อนกันต่างๆ

คำอธิบาย:

โครงสร้างพื้นฐานของเครื่องตัดอัลตราโซนิกคือตัวแปลงสัญญาณอัลตราโซนิกแตรหัวเครื่องมือ (ตัวมีด) และแหล่งพลังงานในการขับเคลื่อน

การตัดด้วยอัลตราโซนิกใช้พลังงานของคลื่นอัลตร้าโซนิคเพื่อละลายความร้อนที่แปลแล้วของวัสดุที่จะตัดเพื่อไม่ให้ต้องมีคมหลักการของมีดตัดยางอัลตราโซนิกค่อนข้างแตกต่างจากการตัดด้วยแรงดันแบบเดิม

เครื่องตัดอัลตราโซนิกสามารถใช้ในการตัดแผ่นเรซินเทอร์โมพลาสติกแผ่นฟิล์มและลามิเนตคอมโพสิตคาร์บอนไฟเบอร์เส้นใยโพลีเอทิลีนชิ้นงานขึ้นรูปที่มีคาร์บอนหรือเส้นใยแก้วยางน้ำยางวัลคาไนซ์น้ำยางที่ไม่วัลคาไนซ์และอาหาร

หลักการ:

แหล่งพลังงานไดรฟ์อัลตราโซนิกแปลงพลังงานเชิงพาณิชย์เป็นกระแสสลับแรงดันสูงความถี่สูงและส่งออกไปยังตัวแปลงสัญญาณอัลตราโซนิกตัวแปลงสัญญาณอัลตราโซนิกเทียบเท่ากับอุปกรณ์แปลงพลังงานที่แปลงพลังงานไฟฟ้าที่ป้อนให้เป็นพลังงานกลนั่นคือคลื่นอัลตราโซนิกการแสดงออกของมันคือทรานสดิวเซอร์เคลื่อนที่ไปมาในทิศทางตามยาวความถี่ของการเคลื่อนที่ด้วยกล้องส่องทางไกลเทียบเท่ากับความถี่ของกระแสสลับความถี่สูงที่มาจากแหล่งพลังงานขับเคลื่อนบทบาทของฮอร์นคือการแก้ไขระบบสั่นสะเทือนอัลตราโซนิกทั้งหมดและเพื่อปรับความกว้างเอาต์พุตของตัวแปลงสัญญาณหัวเครื่องมือ (ตัวมีด) บนมือข้างหนึ่งจะขยายแอมพลิจูดและโฟกัสอัลตราซาวนด์ในทางกลับกันคลื่นอัลตร้าโซนิคจะถูกส่งออกและพลังงานอัลตราโซนิกจะถูกป้อนเข้าอย่างเข้มข้นไปยังส่วนตัดของวัสดุที่จะตัดโดยใช้คมตัดที่คล้ายกันของใบมีดตัดภายใต้การกระทำของพลังงานอัลตราโซนิกขนาดใหญ่ชิ้นส่วนจะอ่อนตัวและละลายทันทีและความแข็งแรงจะลดลงอย่างมากในขณะนี้ตราบใดที่มีการใช้แรงตัดเพียงเล็กน้อยก็สามารถบรรลุวัตถุประสงค์ของการตัดได้

ข้อมูลจำเพาะ:

ข้อดีของมีดตัดอัลตราโซนิก:

1. ความเสถียรสูง: การสั่นสะเทือนแม่เหล็กไฟฟ้า 35KHz ถูกสร้างขึ้นเมื่อเครื่องกำเนิดอัลตราโซนิกทำงานและจะเปลี่ยนเป็นการสั่นสะเทือนทางกลและส่งไปยังมีดตัดและวัสดุที่จะตัดการกรีดจะดำเนินการโดยกลไกดังนั้นจึงไม่จำเป็นต้องมีคมตัดที่คมและการสึกหรอของใบมีดมีขนาดเล็กและสามารถเปลี่ยนหัวกัดได้ด้วยตัวเอง
2. ไม่มีมลพิษ: เมื่อตัดมีดอัลตราโซนิกอุณหภูมิของหัวมีดจะต่ำกว่า 50 องศาเซลเซียสดังนั้นจะไม่มีควันและกลิ่นซึ่งจะช่วยลดอันตรายจากการบาดเจ็บและไฟไหม้ระหว่างการตัด
3. การตัดที่ประณีต: เนื่องจากการตัดด้วยคลื่นเสียงความถี่สูงโดยการสั่นสะเทือนความถี่สูงวัสดุจะไม่ยึดติดกับพื้นผิวของใบมีดและต้องใช้แรงกดเพียงเล็กน้อยในการตัดและจะไม่ทำให้เสียรูปทรงและสึกหรอสำหรับเปราะบางและอ่อนนุ่ม วัสดุผ้าถูกตัดและปิดผนึกโดยอัตโนมัติในเวลาเดียวกันจะไม่ทำให้ขอบยุบ
4. ใช้งานง่าย: มีดตัดเชื่อมต่อกับเครื่องกำเนิดอัลตราโซนิกเครื่องกำเนิดไฟฟ้าเชื่อมต่อกับไฟ 220 โวลต์และสวิตช์จะเปิดขึ้นเพื่อเริ่มการตัดรองรับการตัดด้วยมือถือและติดตั้งอินเตอร์เฟสระบายความร้อนด้วยอากาศ
5. การใช้งานที่หลากหลาย: วัสดุสิ่งทอและแผ่นพลาสติกทุกชนิดสามารถตัดด้วยอัลตราโซนิกเช่นเส้นใยธรรมชาติเส้นใยสังเคราะห์ผ้าไม่ทอและผ้าถักสามารถตัดด้วยอัลตราโซนิก
