มุ่งเน้นไปที่การประยุกต์ใช้อัลตราโซนิกโดยสุจริตที่จะชนะลูกค้า
| สถานที่กำเนิด: | ประเทศจีน |
|---|---|
| ชื่อแบรนด์: | QRsonic |
| ได้รับการรับรอง: | CE |
| หมายเลขรุ่น: | QR-5020-4BZ |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
| ราคา: | Negotation |
| รายละเอียดการบรรจุ: | บรรจุในกล่อง |
| เวลาการส่งมอบ: | 3 วันทำการ |
| เงื่อนไขการชำระเงิน: | T / T, Wester N Union |
| สามารถในการผลิต: | 2000 ชิ้นต่อเดือน |
| ชื่อผลิตภัณฑ์: | Transducer เชื่อมอัลตราโซนิก | ความถี่: | 20 KHZ |
|---|---|---|---|
| กำลังขับ: | 2000 วัตต์ | ข้อต่อโบลต์: | M18 * 1.5 |
| เส้นผ่าศูนย์กลางแผ่นเซรามิก: | 50mm | ปริมาณของแผ่นเซรามิก: | 4pcs |
| ปริมาตร: | 11-13nf | ความกว้าง: | 10 หนอ |
| เครื่องเคลือบดินเผา: | PZT8 | ใบสมัคร: | เครื่องเชื่อมแบบไม่ทอ |
| เน้น: | Ultrasonic Welding Transducer 20khz,M18 * 1.5 Ultrasonic Welding Transducer,10 um Ultrasonic Welding Transducer |
||

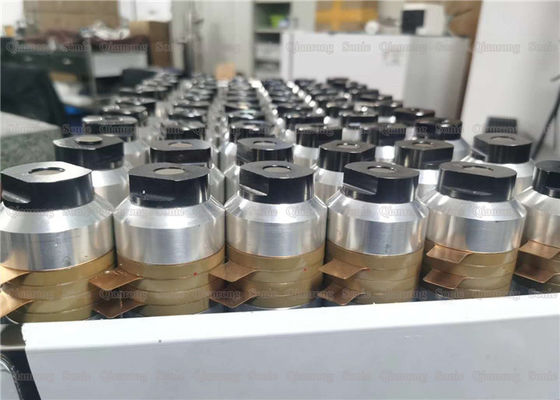

หน้ากากทางการแพทย์แบบใช้แล้วทิ้งวัตถุประสงค์ในการเชื่อมอัลตราโซนิกแบบไม่ทอโดยเครื่องแปลงสัญญาณอัลตราโซนิก 20khz
รายละเอียด:
เครื่องแปลงสัญญาณอัลตราโซนิกเป็นอุปกรณ์แปลงพลังงานที่แปลงพลังงานไฟฟ้าเข้าเป็นพลังงานกลถือเป็นหัวใจสำคัญของเครื่องเชื่อมอัลตราโซนิกเฉพาะกับทรานสดิวเซอร์อัลตราโซนิกที่เหมาะสมเท่านั้นที่สามารถใช้เครื่องเชื่อมอัลตราโซนิกได้ดีขึ้นเราเลือกสิ่งที่ถูกต้องเป็นหลักผ่านพารามิเตอร์ต่อไปนี้ตัวแปลงสัญญาณอัลตราโซนิก:
การเลือกตัวแปลงสัญญาณอัลตราโซนิกควรให้ความสนใจกับการจับคู่อินพุตและเอาต์พุตการติดตั้งเชิงกลและขนาดที่ตรงกันและควรพิจารณาพารามิเตอร์ต่อไปนี้:
1. ความถี่เรโซแนนซ์:
ความถี่หมายถึงความถี่ที่วัดโดยวิธีสายส่งด้วยเครื่องกำเนิดความถี่มิลลิโวลต์มิเตอร์หรือความถี่ที่วัดได้ด้วยเครื่องวิเคราะห์คุณลักษณะอิมพีแดนซ์หรือเครื่องมือที่คล้ายคลึงกันโดยทั่วไปเรียกว่าความถี่สัญญาณขนาดเล็กตรงกันข้ามคือความถี่ของเครื่องนั่นคือความถี่ในการทำงานจริงที่วัดได้เมื่อลูกค้าเชื่อมต่อทรานสดิวเซอร์กับแหล่งจ่ายไฟของไดรฟ์ผ่านสายเคเบิลและได้รับพลังงานโดยไม่มีโหลดหรือโหลดเนื่องจากวงจรที่ตรงกันของลูกค้าแตกต่างกันความถี่ของตัวแปลงสัญญาณเดียวกันที่มีแหล่งจ่ายไฟขับต่างกันจึงไม่สามารถใช้ความถี่ดังกล่าวเป็นพื้นฐานในการสั่งซื้อได้
2. ความจุของตัวแปลงสัญญาณ:
นั่นคือโดยทั่วไปความจุอิสระของทรานสดิวเซอร์สามารถวัดได้ด้วยสะพานความจุที่ความถี่ 400Hz-1000Hz หรือเครื่องวิเคราะห์ลักษณะอิมพีแดนซ์ที่คล้ายกับเครื่องมือความจุของทรานสดิวเซอร์อัลตราโซนิกสามารถวัดได้ด้วยเครื่องวัดความจุแบบพกพาทั่วไป
3. วิธีการทำงาน:
เนื่องจากวิธีการประมวลผลและข้อกำหนดที่แตกต่างกันวิธีการทำงานของทรานสดิวเซอร์อัลตราโซนิกสามารถแบ่งออกได้อย่างคร่าวๆเป็นการทำงานแบบต่อเนื่อง (การเชื่อมโลหะ) และการทำงานแบบพัลซิ่ง (การเชื่อมพลาสติก)วิธีการทำงานที่แตกต่างกันมีข้อกำหนดที่แตกต่างกันสำหรับตัวแปลงสัญญาณโดยทั่วไปการทำงานอย่างต่อเนื่องแทบจะไม่มีเวลาหยุดชั่วคราว แต่กระแสไฟฟ้าทำงานไม่มากนักและการทำงานของพัลส์จะไม่ต่อเนื่องโดยหยุดชั่วคราว แต่กระแสไฟฟ้าในทันทีมีขนาดใหญ่มากและกำลังในทั้งสองสถานะมีขนาดใหญ่มากประเภทตัวแปลงสัญญาณอัลตราโซนิกและกำลังสูงสุด:
มีข้อกำหนดที่แตกต่างกันสำหรับกำลังเล็กน้อยของเครื่องจักรสำหรับวัตถุประสงค์ที่แตกต่างกันและกำลังไฟที่ระบุของตัวแปลงสัญญาณอัลตราโซนิกเดียวกันอาจแตกต่างกันเมื่อใช้กับเครื่องอื่นเพื่อหลีกเลี่ยงความคลุมเครือลูกค้าควรระบุโครงสร้างของทรานสดิวเซอร์เช่นประเภทคอลัมน์ประเภทฮอร์นกลับด้านเป็นต้นรวมทั้งเส้นผ่านศูนย์กลางและจำนวนของเวเฟอร์เซรามิกเพียโซอิเล็กทริก
ข้างต้นเป็นพารามิเตอร์หลายประการที่ต้องให้ความสนใจในกระบวนการคัดเลือกตัวแปลงสัญญาณอัลตราโซนิกตัวแปลงสัญญาณเหมาะสมหรือไม่จะส่งผลโดยตรงต่อประสิทธิภาพและเสถียรภาพที่แท้จริงของเครื่องเชื่อมอัลตราโซนิกHangzhou Qianrong Automation Equipment ให้ความสำคัญกับด้านการเชื่อมอัลตราโซนิกเป็นเวลาหลายปีและปัจจุบันสามารถใช้งานได้ในสาขาต่างๆลูกค้าจัดหาทรานสดิวเซอร์อัลตราโซนิกคุณภาพสูงและอุปกรณ์เชื่อมอัลตราโซนิกต่างๆมากมาย!
ข้อมูลจำเพาะ:
| แบบ | QR-5020-4BZ |
| ความถี่ | 20kHz |
| กำลังขับ | 2000 วัตต์ |
| สลักเกลียวร่วม | M18 * 1.5 |
| เส้นผ่าศูนย์กลางแผ่นเซรามิก | 50mm |
| จำนวนแผ่นเซรามิก | 4pcs |
| ปริมาตร | 11-16nf |
| ความกว้าง | 10 หนอ |
| ใบสมัคร | เครื่องเชื่อมพลาสติก |
โครงสร้างการทำงานของตัวแปลงสัญญาณอัลตราโซนิก:
(1) เลเยอร์ที่ตรงกันคือหน้าต่างอะคูสติก
(2) ตัวแปลงสัญญาณดิสก์เซรามิก Piezoelectric
(3), การสนับสนุน
(4), สายนำ
(5) โดยมีลักษณะเป็นตัวรับสัญญาณ Cymbal array ซึ่งนำโดยสายเคเบิล
(6), ตัวแปลงสัญญาณ Cymbal 8 ถึง 16 ตัว
(7), แหวนโลหะ
(8), เครื่องซักผ้ายาง
(9), องค์ประกอบ;ตัวรับสัญญาณฉิ่งอยู่เหนือตัวแปลงสัญญาณเพียโซอิเล็กทริกชนิดแผ่นดิสก์ 3;ตัวแปลงสัญญาณแผ่นเซรามิก piezoelectric ใช้เป็นตัวแปลงสัญญาณอัลตราโซนิกขั้นพื้นฐานซึ่งส่งและรับสัญญาณอัลตราโซนิกการรับสัญญาณ Cymbal array อุปกรณ์นี้ตั้งอยู่เหนือตัวแปลงสัญญาณเพียโซอิเล็กทริกดิสก์เป็นตัวรับสัญญาณอัลตราโซนิกสำหรับรับสัญญาณสะท้อน Doppler นอกแถบของตัวแปลงสัญญาณดิสก์
