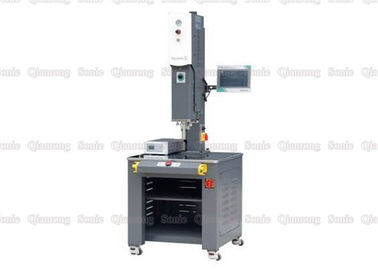

อุปกรณ์เชื่อมอัลตราโซนิกการสั่นสะเทือนอย่างต่อเนื่องยาวนานพร้อมเครื่องกำเนิดไฟฟ้าที่สามารถปรับได้

20Khz อัลตราโซนิกยาวอย่างต่อเนื่องสั่นสะเทือนอุปกรณ์เชื่อมกับเครื่องกำเนิดไฟฟ้าที่สามารถปรับได้


หลักการ:

หลักการเชื่อมพลาสติกอัลตราโซนิกคือการสร้าง 20KHz (หรือ 15KHz) สัญญาณแรงดันสูงความถี่สูงจากเครื่องกำเนิดไฟฟ้า ผ่านระบบการแปลงพลังงานสัญญาณจะถูกแปลงเป็นการสั่นสะเทือนทางกลความถี่สูงที่ใช้กับชิ้นงานของผลิตภัณฑ์พลาสติกผ่านพื้นผิวของชิ้นงานและระหว่างโมเลกุล แรงเสียดทานทำให้อุณหภูมิที่ส่งผ่านไปยังอินเตอร์เฟสสูงขึ้น เมื่ออุณหภูมิถึงจุดหลอมเหลวของชิ้นงานเองอินเตอร์เฟสของชิ้นงานจะถูกละลายอย่างรวดเร็วจากนั้นเติมช่องว่างระหว่างส่วนต่อประสาน เมื่อการสั่นสะเทือนหยุดลงชิ้นงานจะถูกทำให้เย็นลงและจัดรูปแบบภายใต้แรงดันที่กำหนดพร้อมกัน บรรลุการเชื่อมที่สมบูรณ์แบบ เครื่องเชื่อมพลาสติกอัลตร้าโซนิคขนาด 15KHz ใหม่มีผลกระทบที่ไม่เหมือนใครในวัสดุ PE และ PP พร้อมการเชื่อมที่นุ่มนวลและเส้นผ่านศูนย์กลางยาวพิเศษและการเชื่อมพลาสติกความยาวที่ยาวนาน มันสามารถตอบสนองความต้องการของผลิตภัณฑ์ต่าง ๆ และสามารถผลิตประสิทธิภาพและเกรดผลิตภัณฑ์สำหรับผู้ใช้ การสนับสนุน
ข้อกำหนดเครื่องเชื่อมพลาสติกอัลตราโซนิกสำหรับวัสดุเชื่อมชิ้นงาน: เครื่องเชื่อมพลาสติกล้ำมีข้อกำหนดสำหรับวัสดุที่จะเชื่อม วัสดุทั้งหมดไม่สามารถเชื่อมได้ บางคนคิดว่าวัสดุใด ๆ ที่สามารถเชื่อมได้ ความเข้าใจนี้ผิด วัสดุที่แตกต่างกันสามารถเชื่อมโดยตรงบางส่วนเป็นฟิวชั่นเฟสพื้นฐานและบางส่วนไม่ได้ฟิวชั่นเฟส จุดหลอมเหลวระหว่างวัสดุเดียวกันนั้นเหมือนกันและหลักการคือมันสามารถเชื่อมได้ แต่เมื่อจุดหลอมเหลวของชิ้นงานที่จะเชื่อมมีค่ามากกว่า 350 ° C มันไม่เหมาะสำหรับการเชื่อมด้วยคลื่นอัลตราโซนิก เนื่องจากอัลตราโซนิกกำลังละลายโมเลกุลชิ้นงานทันทีการตัดสินจะขึ้นอยู่กับภายใน 3 วินาทีและการเชื่อมไม่สามารถทำได้ดี
การเลือกกำลังขับของเครื่องเชื่อมพลาสติกอัลตราโซนิก: ขนาดของกำลังขับอัลตราโซนิกจะถูกกำหนดโดยเส้นผ่าศูนย์กลางและความหนาของชิ้นเซรามิก piezoelectric วัสดุและกระบวนการออกแบบ เมื่อรูปทรงของทรานสดิวเซอร์พลังงานสูงสุดก็จะถูกแก้ไข การวัดปริมาณของพลังงานที่ส่งออกเป็นกระบวนการที่ซับซ้อน ยิ่งตัวแปลงสัญญาณมีขนาดใหญ่เท่าใดก็จะยิ่งใช้พลังงานมากเท่านั้นและยิ่งให้พลังงานออกมากเท่านั้น มันต้องใช้แอมพลิจูดค่อนข้างซับซ้อนในการวัดแอมพลิจูดของมัน


ข้อมูลจำเพาะ:

พารามิเตอร์:

อิทธิพลของชิ้นส่วนพลาสติกในการเชื่อมแบบอัลตราโซนิก:

1. คลื่นอัลตราโซนิกเผยแพร่ในชิ้นส่วนพลาสติก ชิ้นส่วนพลาสติกดูดซับหรือลดทอนพลังงานล้ำเสียงมากหรือน้อยซึ่งมีอิทธิพลบางอย่างต่อผลการประมวลผลอัลตราโซนิก โดยทั่วไปพลาสติกจะมีวัสดุที่เป็นอสัณฐาน, ยางแข็งและอ่อนตามความแข็ง ความแตกต่างระหว่างกาวและโมดูลัสคือโดยทั่วไปประสิทธิภาพการประมวลผลอัลตราโซนิกพลาสติกความแข็งสูงละลายต่ำจะดีกว่าพลาสติกแข็งต่ำละลายสูง ดังนั้นสิ่งนี้เกี่ยวข้องกับปัญหาระยะไกลของการตัดด้วยอุลตร้าโซนิค
2. อิทธิพลของสภาพการประมวลผลของชิ้นส่วนพลาสติกที่มีต่อการเชื่อมด้วยอัลตราโซนิกรูปแบบการประมวลผลที่แตกต่างกันของชิ้นส่วนพลาสติกผ่านการฉีดขึ้นรูปการอัดขึ้นรูปหรือการเป่าขึ้นรูปและสภาวะการประมวลผลที่แตกต่างกัน
A. ข้อบกพร่องด้านความชื้น: ข้อบกพร่องด้านความชื้นมักเกิดขึ้นในระหว่างขั้นตอนการทำริ้วรอยหรือชิ้นส่วนพลาสติกที่หลวม ข้อบกพร่องของความชื้นลดทอนพลังงานในระหว่างการเชื่อมเพื่อให้ตำแหน่งการปิดผนึกซึมและยืดเวลาการเชื่อม ดังนั้นควรทำชิ้นส่วนพลาสติกที่มีความชื้นสูงก่อนทำการเชื่อม การอบแห้ง เช่น polyoxymethylene
B. อิทธิพลของกระบวนการฉีดขึ้นรูป: การปรับพารามิเตอร์ของกระบวนการฉีดขึ้นรูปจะนำไปสู่ข้อบกพร่องดังต่อไปนี้: การเปลี่ยนแปลงในมิติที่ 1 (การหดตัวการเสียรูปดัด) การเปลี่ยนแปลงน้ำหนัก 2 3 ความเสียหายที่พื้นผิว 4
C. ระยะเวลาการเก็บรักษา: หลังจากชิ้นส่วนพลาสติกได้รับการฉีดขึ้นรูปพวกเขามักจะวางไว้อย่างน้อย 24 ชั่วโมงก่อนการเชื่อมเพื่อลดความเครียดและการเสียรูปของชิ้นส่วนพลาสติก ชิ้นส่วนพลาสติกที่ขึ้นรูปจากพลาสติกอสัณฐานอาจไม่ตรงตามข้อกำหนดนี้
D. พลาสติกรีไซเคิล: ความแข็งแรงของพลาสติกรีไซเคิลนั้นค่อนข้างแย่และการปรับตัวกับการเชื่อมด้วยคลื่นเสียงก็ไม่ดีเช่นกัน ดังนั้นหากมีการใช้พลาสติกรีไซเคิลควรพิจารณาขนาดการออกแบบที่หลากหลาย


20Khz อัลตราโซนิกยาวอย่างต่อเนื่องสั่นสะเทือนอุปกรณ์เชื่อมกับเครื่องกำเนิดไฟฟ้าที่สามารถปรับได้
