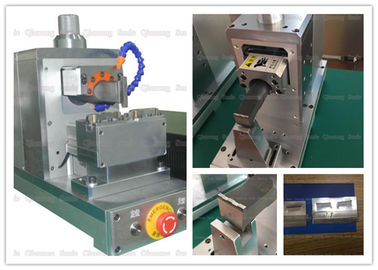

คุณสมบัติของโลหะที่ไม่เปราะบางเครื่องเชื่อมด้วยคลื่นความถี่สูงความต้านทานต่ำ 20khz

การเชื่อมคุณสมบัติโลหะที่ไม่เปราะบางโดยความต้านทานต่ำด้วยพลังงานสูง 20khz


รายละเอียด:

การเชื่อมด้วยคลื่นความถี่สูงของโลหะที่ไม่ใช่เหล็ก (เช่นทองแดงและอลูมิเนียม) เป็นเทคโนโลยีการเชื่อมที่พิสูจน์แล้วในอุตสาหกรรมที่ผ่านการทดสอบมานานหลายปี การเชื่อมด้วยอัลตร้าโซนิคนั้นเร็วมากและใช้เวลาเพียง 1 ถึง 3 วินาทีขึ้นอยู่กับขนาดของรอยเชื่อม เมื่อเทียบกับกระบวนการเชื่อมอื่น ๆ เมื่อใช้เทคโนโลยีการเชื่อมอัลตราโซนิกข้อต่อจะร้อนน้อยลงและไม่ถึงจุดหลอมเหลว สิ่งนี้ทำให้มีข้อได้เปรียบมากมายที่ไม่พบในเทคโนโลยีการเชื่อมต่ออื่น ๆ และไม่ทำให้วัสดุอื่น ๆ ที่อยู่ใกล้เคียงเสียหายเช่นฉนวนสายไฟ สิ่งเหล่านี้รวมถึงการเชื่อมต่อแบบลวดและบัสบาร์อย่างง่ายการบัดกรีแบบใช้สายและการสัมผัสในอุตสาหกรรมยานยนต์และอิเล็กทรอนิกส์และการใช้งานพิเศษสำหรับการพันลวดแบบขดลวดฟิล์มและแผ่นและในการเปลี่ยนไปใช้วัสดุที่เป็นของแข็ง . ความแข็งแรงในการเชื่อมที่สูงขึ้นนั้นเกิดจากกระบวนการผ่อนคลายของชั้นอะตอมมิกสองชั้นแรกของส่วนประกอบที่จะทำการเชื่อม วิธีการเชื่อมนั้นคล้ายกับการเชื่อมแบบแพร่และมีการใช้งานที่หลากหลายในด้านโลหะ

โหนด:

หัวเชื่อมและฮอร์นได้รับการออกแบบให้เป็นเครื่องสะท้อนความยาวคลื่นครึ่งคลื่นพร้อมความถี่ในการใช้งาน ภายใต้สภาพการทำงานแอมพลิจูดของใบหน้าทั้งสองด้านนั้นใหญ่ที่สุดและความเครียดนั้นมีขนาดเล็กที่สุดและแอมพลิจูดของโหนดที่สอดคล้องกับตำแหน่งกลางจะเป็นศูนย์และความเครียดจะใหญ่ที่สุด ตำแหน่งของโหนดโดยทั่วไปได้รับการออกแบบให้เป็นตำแหน่งคงที่ แต่ตำแหน่งคงที่ปกติได้รับการออกแบบให้มีความหนามากกว่า 3 มม. หรือร่องคงที่ดังนั้นตำแหน่งคงที่จึงไม่จำเป็นต้องมีแอมพลิจูดเป็นศูนย์ เสียงและบางส่วนของการสูญเสียพลังงาน เสียงมักจะถูกแยกออกจากส่วนประกอบอื่น ๆ โดยแหวนยางหรือป้องกันด้วยวัสดุฉนวนเสียง การสูญเสียพลังงานถูกนำมาพิจารณาเมื่อออกแบบพารามิเตอร์แอมพลิจูด

พารามิเตอร์:

ผลิตภัณฑ์เชื่อมโลหะล้ำเสียง:

แบตเตอรี่นิกเกิลเมทัลไฮไดรด์แบตเตอรี่นิกเกิลเมทัลไฮไดรด์ตาข่ายนิกเกิลและแผ่นนิกเกิลระหว่างการหลอม

แบตเตอรี่ลิเธียม, ฟอยล์ทองแดงพอลิเมอร์ของแบตเตอรี่และแผ่นนิกเกิลระหว่างการหลอม, อลูมิเนียมฟอยล์และแผ่นอลูมิเนียมระหว่างการหลอม

สายไฟจะถูกหลอมละลายซึ่งกันและกันและถูกพันเข้าไปในฟิวส์หนึ่งเส้นขึ้นไป

สายไฟและส่วนประกอบอิเล็กทรอนิกส์ต่างๆตัวเชื่อมต่อและการหลอมรวม

ครีบระบายความร้อนขนาดใหญ่ครีบแลกเปลี่ยนความร้อนและแกนรวงผึ้งของเครื่องใช้ในครัวเรือนและอุปกรณ์รถยนต์ต่างๆ

หน้าสัมผัสกระแสไฟฟ้าขนาดใหญ่เช่นสวิตช์แม่เหล็กไฟฟ้าและสวิตช์ไม่ฟิวส์และการหลอมรวมของแผ่นโลหะที่แตกต่างกัน

ปิดผนึกท่อโลหะ, การตัดสามารถน้ำสุญญากาศ

แผ่นความร้อนจากแสงอาทิตย์, ท่ออลูมิเนียมผสมพลาสติก, และแผ่นประกบอลูมิเนียม

ข้อควรระวังของการเชื่อมโลหะล้ำจุด:

การเชื่อมโลหะด้วยคลื่นอัลตราโซนิกถูกใช้อย่างกว้างขวางในการใช้งานที่หลากหลายรวมถึงชิ้นส่วนยานยนต์เครื่องใช้ไฟฟ้าแรงสูงและแรงต่ำและชิ้นส่วนอิเล็กทรอนิกส์
1. การเชื่อมโลหะด้วยคลื่นเสียงโดยทั่วไปจะมีความหนาน้อยกว่า 5 มม. เนื่องจากการลดทอนระหว่างการส่งคลื่นอัลตราโซนิก
2. ฟังก์ชั่นของเมล็ดข้าวมีการป้องกันการลื่นและรูปร่างของหัวเชื่อมและพื้นผิวจะถูกกำหนดตามขนาดชิ้นงานวัสดุและความต้องการแอมพลิจูด น้ำหนักในการทำงานเป็นสิ่งสำคัญในการพิจารณาและเหตุผลก็คือปริมาณความเฉื่อย
3. เป็นสิ่งสำคัญที่จะต้องพิจารณาด้วยการสั่นพ้องที่การสั่นสะเทือนอัลตราโซนิกจะเกิดขึ้น เสียงสะท้อนจะทำให้รอยเชื่อมแตกหัก
4. การออกแบบติดตั้งจะต้องไม่ละเมิดหลักการอัลตราโซนิก
5. ทักษะการเชื่อมด้วยคลื่นเสียงสามารถถูกทำลายได้และจำเป็นต้องมีการควบคุมพลังงาน


การเชื่อมคุณสมบัติโลหะที่ไม่เปราะบางโดยความต้านทานต่ำด้วยพลังงานสูงอัลตราโซนิก 20khz
