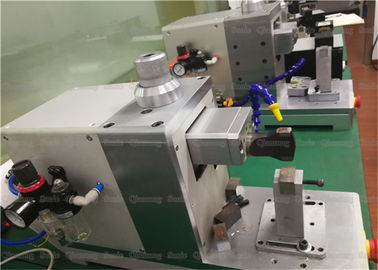

เทคโนโลยีการเชื่อมด้วยเลเยอร์โมเลกุลโดยอุปกรณ์เชื่อมโลหะอลูมิเนียมด้วยคลื่นอัลตราโซนิก 20Khz 3000w
รายละเอียด:
การเชื่อมโลหะด้วยคลื่นเสียงเป็นเทคโนโลยีที่รวดเร็วสะอาดและประหยัดซึ่งใช้กันอย่างแพร่หลายในอุตสาหกรรมระบบอัตโนมัติต่างๆ
กระบวนการเชื่อมโลหะล้ำเสียงเป็นกระบวนการเชื่อมเย็นกดและเชื่อมแรงเสียดทานที่ใช้พลังงานความหนาแน่นสูงที่เกิดจากการสั่นสะเทือนทางกลความถี่สูง การสั่นสะเทือนทางกลของหัวเชื่อมของการเชื่อมโลหะล้ำเสียงขนานกับพื้นผิวของชิ้นงาน ระหว่างการเชื่อมแรงดันคงที่ทำหน้าที่ตั้งฉากบนพื้นผิวการเชื่อมผ่านหัวเชื่อมและในเวลาเดียวกันจะเพิ่มแรงเฉือนของการสั่นสะเทือนความถี่สูง เมื่อแรงตัดเกินขีดจำกัดความยืดหยุ่นของวัสดุส่วนของพื้นผิวสัมผัสของชิ้นงานจะเริ่มลื่น แรงเฉือนนี้ในระหว่างกระบวนการเชื่อมทิศทางจะเปลี่ยนอย่างต่อเนื่องที่ความถี่นับหมื่นครั้งต่อวินาทีและสิ่งสกปรกบนพื้นผิวของชิ้นงานจะแตกและถูกลบออก พื้นผิวของโลหะบริสุทธิ์เริ่มสัมผัสกับหลายจุด ด้วยความต่อเนื่องของการสั่นสะเทือนความถี่สูงพื้นที่ของโลหะบริสุทธิ์จึงถูกขยายอย่างต่อเนื่อง จนกว่ามันจะขยายเข้าไปในบริเวณรอยเชื่อมทั้งหมดในเวลาเดียวกันการฟุ้งกระจายของอะตอมจะเกิดขึ้นบนพื้นผิวสัมผัสและโลหะจะตกผลึกอีกครั้งเพื่อสร้างโครงสร้างเกรนละเอียดและแสดงลักษณะการเปลี่ยนรูปของโลหะเย็น
หลักการ:
การเชื่อมโลหะด้วยคลื่นความถี่สูงใช้คลื่นการสั่นสะเทือนความถี่สูงเพื่อส่งไปยังพื้นผิวโลหะสองจุดที่จะทำการเชื่อม ภายใต้แรงกดดันพื้นผิวโลหะทั้งสองถูกันเพื่อสร้างรอยต่อระหว่างชั้นโมเลกุล ข้อดีคือมันเร็วประหยัดพลังงานฟิวชั่นสูงการนำไฟฟ้าที่ดีไม่มีประกายใกล้กับการแปรรูปเย็น ข้อเสียคือชิ้นส่วนโลหะที่เชื่อมไม่ควรหนาเกินไป (โดยทั่วไปจะน้อยกว่าหรือเท่ากับ 5 มม.) ข้อต่อที่บัดกรีไม่ควรมีขนาดใหญ่เกินไปและจำเป็นต้องมีแรงดัน
ข้อมูลจำเพาะ:
รายการเลขที่ | QR-D2020A | QR-D2030A | QR-D2050A |
อำนาจ | 2000W | 3000W | 5000W |
แรงดันอากาศ | 0.05-0.9MPa | 0.05-0.9MPa | 0.05-0.9MPa |
ความถี่ | 20kHz | 20kHz | 20kHz |
แรงดันไฟฟ้า | 220V | 220V | 380V |
น้ำหนักของแตร | 55kg | 60Kg | 88KG |
มิติของฮอร์น | 550 * 280 * 380 มม | 550 * 280 * 430mm | 550 * 380 * 660mm |
ขนาดตัวสร้าง | 540 * 380 * 150mm | 540 * 380 * 150mm | 540 * 380 * 150mm |
พารามิเตอร์กว้าง:
แอมพลิจูดเป็นพารามิเตอร์สำคัญสำหรับวัสดุที่จะทำการบัดกรีซึ่งเทียบเท่ากับอุณหภูมิของหัวแร้ง หากไม่ถึงอุณหภูมิจะไม่สามารถทำการเชื่อมได้ หากอุณหภูมิสูงเกินไปวัตถุดิบจะถูกเผาหรือโครงสร้างจะถูกทำลายและความแข็งแรงจะลดลง เนื่องจากทรานสดิวเซอร์ที่เลือกโดยแต่ละ บริษัท มีความแตกต่างกันความกว้างของเอาต์พุตทรานสดิวเซอร์จึงแตกต่างกัน หลังจากปรับอัตราส่วนของแตรและฮอร์นที่แตกต่างกันแล้วแอมพลิจูดของแตรสามารถปรับได้เพื่อตอบสนองความต้องการ แอมพลิจูดครึ่งคลื่นความยาวคลื่นที่ส่งออกของอุปกรณ์พลังงานคือ 5-10 ไมครอนและโดยทั่วไปแอมพลิจูดครึ่งคลื่นทำงานประมาณ 10-45 ไมครอน การแปรผันของฮอร์นและฮอร์นนั้นสัมพันธ์กับรูปร่างของฮอร์นและฮอร์นอัตราส่วนของพื้นที่ต่อหน้าและปัจจัยอื่น ๆ ในแง่ของรูปร่างเช่น luff แบบเอ็กซ์โปเนนเชียล, luffing ใช้งาน, luffing แบบขั้นตอน ฯลฯ อิทธิพลที่มีต่ออัตราส่วนการเปลี่ยนแปลงมีขนาดใหญ่และอัตราส่วนของพื้นที่หน้าต่อหลังเป็นสัดส่วนกับอัตราส่วนการเปลี่ยนแปลงทั้งหมด แอมพลิจูดที่แตกต่างกันที่จำเป็นสำหรับการเชื่อมวัสดุที่แตกต่างกันมักถูกกำหนดโดยการทดลองเพื่อกำหนดแอมพลิจูดที่ต้องการ
เทคโนโลยีการเชื่อมด้วยเลเยอร์โมเลกุลโดยอุปกรณ์เชื่อมโลหะอลูมิเนียมด้วยคลื่นอัลตราโซนิก 20Khz 3000w
![]() |
