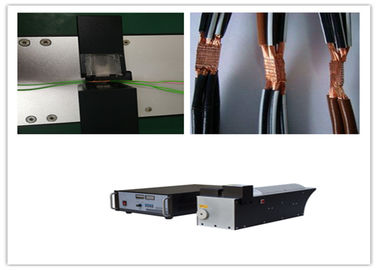

การเชื่อมอลูมิเนียมทองแดง 3000w ด้วยคลื่นเชื่อมสำหรับมอเตอร์และหม้อแปลง

การแปลงอลูมิเนียมทองแดงอัลตราโซนิก 20Khz 3000W เชื่อมสำหรับมอเตอร์และหม้อแปลง



รายละเอียด:

การเชื่อมด้วยลวดเทียมด้วยคลื่นความถี่สูงใช้คลื่นการสั่นสะเทือนความถี่สูงเพื่อส่งไปยังพื้นผิวของชิ้นงานลวดลากสองเส้นที่จะทำการเชื่อม ภายใต้แรงกดดันพื้นผิวของชิ้นงานลากสายทั้งสองจะถูกถูเข้าด้วยกันเพื่อสร้างการหลอมรวมระหว่างชั้นโมเลกุล ข้อดีคือมันรวดเร็วและประหยัดพลังงาน ความแข็งแรงของฟิวชั่นสูงการนำไฟฟ้าที่ดีไม่มีประกายใกล้กับการแปรรูปเย็น ข้อเสียคือชิ้นส่วนโลหะที่เชื่อมไม่ควรหนาเกินไป (โดยทั่วไปจะน้อยกว่าหรือเท่ากับ 5 มม.) ข้อต่อที่บัดกรีไม่ควรมีขนาดใหญ่เกินไปและจำเป็นต้องมีแรงดัน


หลักการ:

เครื่องเชื่อมลวดเทียมแบบอัลตราโซนิกไม่จำเป็นต้องมีฟลักซ์และความร้อนภายนอกไม่เสียรูปจากความร้อนไม่มีความเค้นตกค้างและต้องการการเชื่อมก่อนการรักษาบนพื้นผิวของแนวเชื่อมที่น้อยลง ไม่เพียง แต่โลหะที่คล้ายกันเท่านั้น แต่ยังสามารถเชื่อมระหว่างโลหะที่แตกต่างกันได้อีกด้วย แผ่นหรือเส้นใยสามารถเชื่อมกับแผ่น การเชื่อมด้วยอัลตร้าโซนิคของตัวนำไฟฟ้าที่ดีนั้นใช้พลังงานน้อยกว่าการเชื่อมกระแสและมักใช้สำหรับการบัดกรีตะกั่วสำหรับทรานซิสเตอร์หรือวงจรรวม เมื่อใช้สำหรับการปิดผนึกการเชื่อมของยาเสพติดและวัสดุระเบิดมันสามารถหลีกเลี่ยงการเชื่อมทั่วไปของยาเสพติดที่ปนเปื้อนเนื่องจากวัตถุที่ละลายและจะไม่ระเบิดเนื่องจากความร้อน มันคือการใช้คลื่นอัลตราโซนิกในการเชื่อมลวดโลหะ ประกอบด้วยกล่องไฟตัวแปลงสัญญาณโฮสต์ลมและหัวเครื่องมือ นอกจากนี้ยังมีส่วนประกอบควบคุมเช่นฮับอุปกรณ์การสำรวจและไมโครโปรเซสเซอร์ด้วย กล่องไฟแปลงแรงดันไฟฟ้าภายนอกปกติ (~ 220V, 50 หรือ 60Hz) เป็น 20000Hz (20KHz) แรงดันไฟฟ้ามากกว่า 1 โวลต์จากนั้นจะถูกควบคุมโดยกล่องไฟเพื่อส่งออกและดำเนินการกับตัวแปลงสัญญาณ ตัวแปลงสัญญาณเป็นอุปกรณ์ไฟฟ้าที่มีประสิทธิภาพสูงที่แปลงพลังงานไฟฟ้าเป็นพลังงานกล เมื่อเปรียบเทียบกับมอเตอร์ทั่วไปมีความแตกต่างที่สำคัญสองประการระหว่างทรานสดิวเซอร์คือประการแรกทรานสดิวเซอร์จะแปลงพลังงานไฟฟ้าเป็นการสั่นสะเทือนเชิงเส้นแทนที่จะเป็นการหมุน ประการที่สองมันทำงานได้อย่างมีประสิทธิภาพมากและสามารถแปลงพลังงานไฟฟ้าได้ 95% หลังจากการแปลงโดยทรานสดิวเซอร์พลังงานกลจะถูกนำไปใช้กับหัวเชื่อม ฮอร์นอัลตราโซนิกทำจากโลหะผสมไททาเนียมและถูกกลึงให้มีรูปร่างที่เฉพาะเจาะจงตามหลักการของเสียงเพื่อให้แน่ใจว่าการถ่ายโอนพลังงานสูงสุด

พารามิเตอร์:

เมื่อเครื่องกำเนิดไฟฟ้าแจ้งเตือนการโอเวอร์โหลดมันควรจะตรวจสอบดังต่อไปนี้:

1. การทดสอบแบบไม่โหลดหากกระแสงานเป็นปกติอาจเป็นไปได้ว่าหัวเชื่อมสัมผัสกับวัตถุที่ไม่ควรสัมผัสหรือการปรับพารามิเตอร์ระหว่างหัวเชื่อมและหัวเชื่อมนั้นผิดปกติ

2. เมื่อการทดสอบที่ไม่มีการโหลดไม่ปกติให้สังเกตก่อนว่ามีรอยร้าวในหัวเชื่อมหรือไม่การติดตั้งจะแน่นหรือไม่จากนั้นถอดหัวเชื่อมและทำการทดสอบแบบไม่โหลดเพื่อกำจัดว่ามีปัญหากับ ตัวแปลงสัญญาณ + ฮอร์นและกำจัดทีละขั้นตอน . หลังจากขจัดความเป็นไปได้ของความล้มเหลวของตัวแปลงสัญญาณ + ฮอร์นให้เปลี่ยนฮอร์นใหม่เพื่อพิจารณา

3. บางครั้งมีสถานการณ์ที่ไม่มีการทดสอบโหลดเป็นเรื่องปกติ แต่ก็ไม่สามารถทำงานได้ตามปกติ อาจเป็นไปได้ว่าชิ้นส่วนภายในของพลังงานอะคูสติกเช่นการเปลี่ยนหัวเชื่อมทำให้การส่งพลังงานเสียงไม่ดี นี่คือวิธีการตัดสินที่ง่าย: วิธีการสัมผัสด้วยมือ หัวเชื่อมหรือพื้นผิวฮอร์นที่ใช้งานปกติมีความสม่ำเสมอมากเมื่อทำงานและมือรู้สึกนุ่มนวล เมื่อพลังงานเสียงไม่ราบรื่นมือจะรู้สึกเหมือนฟองอากาศหรือขรุขระ วิธีการยกเว้นถูกใช้เพื่อกำจัดส่วนที่มีปัญหา สถานการณ์เดียวกันสามารถเกิดขึ้นได้เมื่อเครื่องกำเนิดไฟฟ้าไม่ปกติเนื่องจากโดยปกติแล้วรูปแบบของสัญญาณทรานสดิวเซอร์ควรเป็นคลื่นไซน์ที่เรียบซึ่งอาจเกิดขึ้นได้เมื่อมีแหลมหรือรูปคลื่นที่ผิดปกติในคลื่นไซน์ ในเวลานี้องค์ประกอบพลังงานอะคูสติกการตัดแต่งอื่นสามารถทดแทนการเลือกปฏิบัติ
