มุ่งเน้นไปที่การประยุกต์ใช้อัลตราโซนิกโดยสุจริตที่จะชนะลูกค้า
| สถานที่กำเนิด: | จีน |
|---|---|
| ชื่อแบรนด์: | QRsonic |
| ได้รับการรับรอง: | CE |
| หมายเลขรุ่น: | QR-5020-CR20 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
| ราคา: | Negotation |
| รายละเอียดการบรรจุ: | บรรจุในกล่องกระดาษ |
| เวลาการส่งมอบ: | 3 วันทำการ |
| เงื่อนไขการชำระเงิน: | T/T ตะวันตกสหภาพ |
| สามารถในการผลิต: | 2000pcs ต่อเดือน |
| ชื่อผลิตภัณฑ์: | แปลงทดแทนอัลตราโซนิก | ความถี่: | 20 khz |
|---|---|---|---|
| พลังงาน: | 3300 วัตต์ | ข้อต่อโบลต์: | 1 / 2-20UNF |
| เส้นผ่าศูนย์กลางแผ่นเซรามิก: | 50mm | ปริมาตร: | 18-20nf |
| ความกว้าง: | 10um | ใบสมัคร: | เครื่องเชื่อมพลาสติกด้วยคลื่นเสียง |
| เน้น: | ultrasonic converter,high power ultrasonic transducer |
||

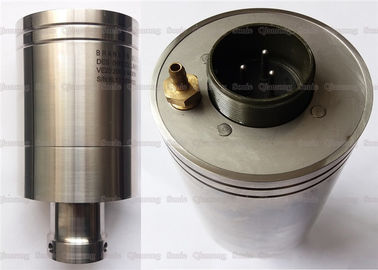

20Khz เปลี่ยนอัลตราโซนิกแบรนสัน CR20 Pizoelectric เซรามิกแปลงสัญญาณสำหรับ DCX ชุดเชื่อม
คำอธิบาย :
ตัวแปลงมีชื่อเหมาะสมเนื่องจากได้รับพลังงานไฟฟ้าจากแหล่งจ่ายไฟและแปลงเป็นการสั่นสะเทือนทางกล ตัวแปลงทดแทนสำหรับแบรนสันรุ่น CR-20 โดยใช้ขั้วต่อแบบทหารสำหรับใช้กับแหล่งจ่ายไฟชุด 20KHz 2000, 2000X และ DCX
Piezoelectric เซรามิกอัลตราโซนิก transducer เป็น transducer ไฟฟ้าเครื่องกล - อะคูสติกซึ่งหมายถึงการแปลงพลังงานร่วมกันระหว่างสัญญาณไฟฟ้าและสัญญาณอะคูสติกผ่านลักษณะของวัสดุ Piezoelectric เซรามิกเป็นวัสดุ polycrystalline ที่สามารถนำไปใช้กับหลายสาขาโดยการยิงประดิษฐ์ การเสียรูปแบบยืดหยุ่นภายนอกและการปรับระดับไฟฟ้าภายในของวัสดุจะถูกแปลงร่วมกันโดยสนามไฟฟ้าภายนอกและความดันที่ใช้ภายนอกซึ่งเรียกว่า เฟอร์โรอิเล็กทริกซินเทอร์นั้นจะได้รับการบำบัดด้วยโพลาไรเซชันของสนามไฟฟ้าดังนั้นปรากฏการณ์โพลาไรเซชันภายในที่ไม่เป็นระเบียบจะกลายเป็นปกติและได้รับคำสั่ง
ข้อมูลจำเพาะ:
| แบบ | QR-5020-CR20 |
| ความถี่ | 20 khz |
| กำลังขับ | 3300 วัตต์ |
| ข้อต่อโบลต์ | 1 / 2-20UNF |
| เส้นผ่าศูนย์กลางแผ่นเซรามิก | 50mm |
| ปริมาณของแผ่นเซรามิก | 4pcs |
| ปริมาตร | 18-20nf |
| ความกว้าง | 10 หนอ |
| ใบสมัคร | เครื่องเชื่อมพลาสติก |
ภาพรวมอุปกรณ์เครื่องเชื่อมอัลตราโซนิก:
เครื่องเชื่อมอัลตราโซนิกถูกออกแบบมาให้ทำงานในช่วงความถี่ 10-75 kHz แต่ละเครื่องมีข้อดีและข้อเสียของตัวเอง ความถี่ที่ต่ำกว่าสามารถส่งกำลังที่สูงขึ้นได้ แต่ความถี่ในการใช้งานที่สูงกว่าจะสร้างความเสียหายได้น้อยลงและมีเสียงรบกวนน้อยลง ด้วยเหตุผลเหล่านี้อุปกรณ์อุตสาหกรรมส่วนใหญ่ทำงานที่ 20-40 kHz ตารางที่ 8.3 แสดงรายการความสามารถด้านพลังงานทั่วไปของอุปกรณ์อุตสาหกรรมส่วนใหญ่ที่ความถี่ต่าง ๆ และข้อดีหลักและข้อเสียของการใช้งานที่ความถี่นั้น
เนื่องจากอุปกรณ์อุตสาหกรรมทั้งหมดได้รับการออกแบบให้สะท้อนความถี่ที่เฉพาะเจาะจงจึงไม่สามารถเปลี่ยนความถี่ในการใช้งานของอุปกรณ์ได้โดยเฉพาะส่วนประกอบ (ตัวแปลงหม้อแปลงและหัวเชื่อม) และความถี่ในการใช้งานของแหล่งจ่ายไฟ อย่างไรก็ตามการส่งสามารถปรับให้มีพลังงานค่อนข้างสูง (2000W / ตัวแปลง) ที่ความถี่ที่แตกต่างกัน ควรสังเกตว่าเนื่องจากการสั่นสะเทือนก่อให้เกิด subharmonics ภายในส่วนประกอบแม้ว่าเครื่องจะทำงานที่ความถี่สูงกว่าหูมนุษย์ (ประมาณ 18 kHz) เสียงก็ยังคงเกิดขึ้น ยิ่งความถี่สูงขึ้นเอฟเฟกต์ก็จะยิ่งเล็กลงเท่านั้น
อุปกรณ์เชื่อมอัลตราโซนิกส่วนใหญ่เป็นไปตามแนวคิดการออกแบบหนึ่งในสอง: 1 ระบบแยกส่วนระบบรวม 2
ในระบบแบบแยกส่วนชุดควบคุมและแหล่งจ่ายไฟจะถูกแยกออกจากชุดเกียร์ ระบบโมดูลาร์มักจะใช้เมื่อต้องการการควบคุมระดับสูงและเมื่อผู้ผลิตอุปกรณ์เริ่มต้นต้องการบรรจุภัณฑ์ ระบบรวมมีราคาไม่แพง แต่มีการควบคุมน้อยกว่า
20Khz เปลี่ยนอัลตราโซนิกแบรนสัน CR20 Pizoelectric เซรามิกแปลงสัญญาณสำหรับ DCX ชุดเชื่อม
