| MOQ: | 1 หน่วย |
| ราคา: | Negotation |
| standard packaging: | บรรจุในกล่องไม้ |
| Delivery period: | 7 วันทำการ |
| payment method: | T/T ตะวันตกสหภาพ |
| Supply Capacity: | 2000 ชิ้นต่อเดือน |

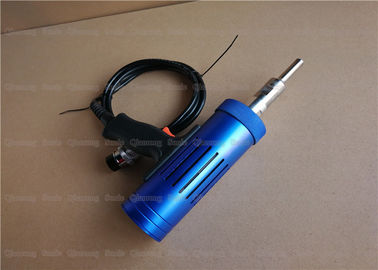

ความเร็วในการเชื่อมที่รวดเร็วความแข็งแรงในการเชื่อมสูงโดย 28Khz อุปกรณ์การเชื่อมด้วยพลังงานล้ำเสียง
รายละเอียด:
หลักการเชื่อมจุดเชื่อมอัลตราโซนิกคือการแปลงกระแส 50/60 Hz เป็น 20, 28, 35 kHz พลังงานไฟฟ้าผ่านเครื่องกำเนิดอัลตราโซนิก พลังงานไฟฟ้าความถี่สูงที่ถูกแปลงจะถูกแปลงอีกครั้งโดยทรานสดิวเซอร์เป็นการเคลื่อนที่เชิงกลของความถี่เดียวกันจากนั้นการเคลื่อนที่เชิงกลจะถูกส่งไปยังหัวเชื่อมผ่านชุดอุปกรณ์มอดูเลตแอมพลิจูดที่สามารถเปลี่ยนแอมพลิจูดได้
ฮอร์นจะถ่ายโอนพลังงานการสั่นสะเทือนที่ได้รับไปยังรอยต่อของชิ้นงานเพื่อทำการเชื่อมซึ่งพลังงานการสั่นสะเทือนจะถูกแปลงเป็นพลังงานความร้อนโดยการเสียดสีเพื่อทำให้พลาสติกละลาย
ความดันสั้นที่เก็บรักษาไว้บนชิ้นงานหลังจากหยุดการสั่นสะเทือนทำให้รอยเชื่อมทั้งสองแข็งตัวในลักษณะเชื่อมโยงระดับโมเลกุล โดยทั่วไปเวลาในการเชื่อมน้อยกว่า 1 วินาทีและความแข็งแรงในการเชื่อมที่ได้นั้นเทียบได้กับของร่างกาย
อัลตร้าซาวด์สามารถนำมาใช้ไม่เพียง แต่จะเชื่อมเทอร์โมพลาสติกแข็ง แต่ยังรวมถึงผ้าและภาพยนตร์ ส่วนประกอบหลักของชุดของระบบเชื่อมอัลตราโซนิกรวมถึงกำเนิดล้ำเสียง transducer / เครื่องขยายเสียง / เชื่อมหัวอเนกประสงค์, แม่พิมพ์และเฟรม
ข้อมูลจำเพาะ:
| รายการเลขที่ | QR-W28GD |
| อำนาจ | 800W |
| เครื่องกำเนิดไฟฟ้า | เครื่องกำเนิดไฟฟ้าดิจิตอล |
| ความถี่ | 28KHZ |
| แรงดันไฟฟ้า | 220V หรือ 110V |
| หัวเชื่อม | อลูมิเนียมหรือไทเทเนียม |
| น้ำหนักรวม | 13kg |
| การจัดหมวดหมู่ | ประเภทปืนพก | ประเภทปากกา | ||||||
ความถี่ | 35 | 28 | 28 | 28 | 20 | 28 | 28 | 28 |
| อำนาจ (w) | 500 | 300 | 700 | 800 | 900 | 300 | 700 | 800 |
| หัวเชื่อม | <10mm | <10mm | <10mm | <12mm | <12mm | <10mm | <10mm | <12mm |
| Dia ของเปลือก | 51mm | 51mm | 51mm | 64mm | 64mm | 40mm | 45mm | 60mm |
| ขนาดจับ | 100mm * 45mm * 32mm | - | - | - | ||||
| น้ำหนัก | 0.5 ก.ก. | 0.5 ก.ก. | 0.5 ก.ก. | 1.2kg | 1.2kg | 0.4kg | 0.5 ก.ก. | 1.0kg |
| เครื่องกำเนิดดิจิตอล | ● | - | ● | ● | ● | ● | - | ● |
| เครื่องกำเนิดสัญญาณอนาล็อก | ● | ● | ● | ● | ● | ● | ● | ● |
| ใบสมัคร | ABS, HIPS, PMMA, MPPO | PVC, PP, PE | อัลดีไฮด์ - เรซินพีซี | PC, มหาวิทยาลัยสงขลานครินทร์, PA | ไนลอน, PE, PBT | PVC, PP, PE | อัลดีไฮด์ - เรซินพีซี | เครื่องคอมพิวเตอร์ |
| ประเภทการเชื่อม | การเชื่อม Rivet, การเชื่อมจุด, การเชื่อมแบบนูน | |||||||
อัลตร้าซาวด์มีลักษณะอย่างไร?
หูของเราสามารถแยกเสียงได้ด้วยความถี่ 20 ถึง 20,000 Hz คลื่นเสียงที่มีความถี่สูงกว่าช่วงความถี่การได้ยินของมนุษย์เป็นหนึ่งในประเภทของเสียง พวกมันเป็นคลื่นเชิงกล คลื่นเสียงหมายความว่าหูของมนุษย์สามารถรู้สึกได้ถึงคลื่นตามยาว ช่วงความถี่คือ 16Hz-20KHz เมื่อความถี่ของคลื่นเสียงต่ำกว่า 16Hz จะเรียกว่าอินฟาเรดเวฟ เมื่อสูงกว่า 20KHz จะเรียกว่าคลื่นเสียงอัลตราโซนิก คลื่นอัลตราโซนิกมีลักษณะดังต่อไปนี้:
1. คลื่นอัลตร้าโซนิคสามารถแพร่กระจายอย่างมีประสิทธิภาพในสื่อเช่นก๊าซของเหลวของแข็งและสารละลายที่เป็นของแข็ง
2. อัลตร้าซาวด์สามารถส่งพลังงานที่แข็งแกร่งมาก
3. อัลตร้าซาวด์สร้างการสะท้อนการรบกวนการซ้อนทับและการสั่นพ้อง
4. เมื่อคลื่นอัลตร้าโซนิคแพร่กระจายในตัวกลางที่เป็นของเหลวผลกระทบที่รุนแรงและการเกิดโพรงอากาศสามารถเกิดขึ้นได้ที่ส่วนต่อประสาน
ความเร็วในการเชื่อมที่รวดเร็วความแข็งแรงในการเชื่อมสูงโดย 28Khz อุปกรณ์การเชื่อมด้วยพลังงานล้ำเสียง
