เครื่องเชื่อมด้วยคลื่นอัลตร้าโซนิคแบบสั่นสะเทือนความถี่สูง

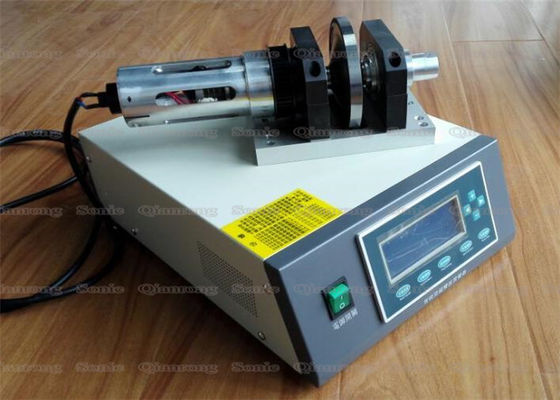

เครื่องเชื่อมแบบไม่มีรอยต่อความถี่สูง 35Khz แบบสั่นสะเทือนความถี่สูง

รายละเอียด:

จักรเย็บผ้าอุลตร้าโซนิกใช้การสั่นสะเทือนล้ำเสียงเพื่อสร้างพลังงานขอบตัดผ้าผ้าพับได้สำหรับการผสมโดยอัตโนมัติและการยึดเทปเพื่อให้ผีเสื้อสมบูรณ์ จักรเย็บผ้าล้ำเสียงสามารถทำข่าวทั้งหมดในการผสมเช่นแขนเสื้อเจ้าหญิงเส้นควิลท์และเป็นส่วนสำคัญของอุปกรณ์การผลิตเสื้อผ้าที่ไร้รอยต่อ เครื่องอุลตร้าโซนิคความถี่สูงของจักรเย็บผ้าอุลตร้าโซนิคทำงานในลักษณะเดียวกันยกเว้นคลื่นเสียงที่ความถี่ต่างกัน คลื่นอะคูสติกที่เกิน 20 kHz เรียกว่าคลื่นอุลตร้าโซนิค เมื่อความถี่ของคลื่นอัลตร้าโซนิคมากกว่า 100 kHz จักรเย็บผ้าอัลตราโซนิกเรียกว่าความถี่สูง จักรเย็บผ้าล้ำเสียงในข้อเท็จจริงอัลตราโซนิกความถี่สูงข้อดีของเครื่องความถี่สูงของเทปที่ไร้รอยต่อเสื้อผ้าที่ไร้รอยต่อรูดซิปกันน้ำที่ไร้รอยต่อกระเป๋าเครื่องหมายการค้าและชิ้นส่วนใหญ่ของกาวผ้าอุปกรณ์ระบายความร้อนการคุ้มครองสิ่งแวดล้อมเสื้อผ้าระดับ high-end และเต็นท์ รูปแบบการผลิตของแนวโน้มระหว่างประเทศ

หลักการ:

จักรเย็บผ้าด้วยคลื่นเสียง ----- การเชื่อมด้วยคลื่นความถี่สูงเป็นเทคโนโลยีขั้นสูงสำหรับการเชื่อมผลิตภัณฑ์เทอร์โมพลาสติก ชิ้นส่วนยางเทอร์โมพลาสติกต่าง ๆ สามารถดำเนินการได้โดยการเชื่อมด้วยอัลตราโซนิกโดยไม่ต้องเพิ่มตัวทำละลายกาวหรือผลิตภัณฑ์เสริมอื่น ๆ ข้อดีคือเพิ่มผลผลิตหลายตัวลดค่าใช้จ่ายปรับปรุงคุณภาพของผลิตภัณฑ์และการผลิตที่ปลอดภัย การปรับกำลังไฟฟ้ามีความแม่นยำมากขึ้นความละเอียดสูงกว่าและผลิตภัณฑ์ที่มีรูปทรงต่าง ๆ สามารถทำให้พอใจเพื่อไม่ให้เกิดความเสียหายต่อผลิตภัณฑ์ ทรานสดิวเซอร์ล้ำเสียงทำจากวัตถุดิบคุณภาพสูงและการตัดเฉือนอย่างแม่นยำเพื่อให้การไหลของอากาศล้ำเสียงสมบูรณ์แบบทุกจุด

ข้อมูลจำเพาะ:

ปัญหาทั่วไปและแนวทางแก้ไขในระบบอัลตราโซนิค:

ครั้งแรกเมื่อพบ aircut ปัจจุบันมีขนาดใหญ่แอมพลิจูดมีขนาดใหญ่และมีปรากฏการณ์กรีดร้อง
สารละลาย:
1. ปรับคอยล์การปรับความถี่จนกระทั่งกระแสและแอมพลิจูดถูกปรับไปที่จุดต่ำสุดพร้อมกันจากนั้นปรับแอมพลิจูดให้สูงกว่าแอมพลิจูดดั้งเดิม 1%
2. เมื่อการปรับไม่แก้ปัญหาให้ตัดสินว่าส่วนที่สั่นและ HORN เสียหาย

ประการที่สองปัจจุบันของกล่องสั่นสะเทือนเกินกว่าตารางข้างต้น
วิธีแก้ปัญหา: ตรวจสอบ HORN, horn และ transducer เพื่อหารอยแตก หากมีรอยแตกหมายความว่าตัวสั่นเสียหาย หากไม่พบรอยแตกให้นำ HORN ออกแล้วปรับเป็นเสียงสะท้อน นี่เป็นปกติ. ในเวลานั้นแสดงว่า HORN ไม่ดี

ประการที่สามเมื่อตัดผ้ากระแสเป็นปกติ แต่มีเสียงผิดปกติ
สารละลาย:
1. ตรวจสอบว่าเครื่องสั่น (โดยเฉพาะ HORN) สัมผัสกับวัตถุอื่นหรือไม่
2. ปรับระดับสกรูผ่านวงล้อดอกไม้เพื่อปรับระดับวงล้อดอกไม้
2. ว่าสายเชื่อมต่อได้ถูกคลายหรือลวดเสีย;
3. ไม่ว่าจะเป็นพื้นผิวมีจุด;

4. สวิตช์ปัจจุบันของกล่องสั่นสะเทือนไม่สว่างขึ้น
สารละลาย:
1. ตรวจสอบกล่องการสั่นสะเทือนของแหล่งจ่ายไฟด้วยมัลติมิเตอร์
2. ตรวจสอบว่าไหมถูกเป่าไหม หากมีปัญหามีสองปัญหา:
A. หากเครื่องสั่นเสียให้นำเครื่องสั่นสะเทือนไปยังกล่องทดสอบการสั่นสะเทือนตามปกติ (วิธีการตรวจสอบเฉพาะนั้นใช้วิธีที่สองในการตรวจจับ)
B. ก่อนเปิดกล่องสั่นสะเทือนตรวจสอบว่าบอร์ดเพาเวอร์แอมป์ถูกไฟไหม้หรือไม่จากนั้นตรวจสอบว่าบอร์ดสั่นสะเทือนถูกไฟไหม้หรือไม่ (วิธีนี้คือ: นำบอร์ดขยายกล่องสั่นสะเทือนปกติ, บอร์ดสั่นสะเทือนและ เครื่องขยายเสียงของกล่องปัญหาการสั่นสะเทือน) เปลี่ยนบอร์ดและบอร์ดสั่นสะเทือนด้วยอันใหม่ (5A)

เครื่องเชื่อมแบบไม่มีรอยต่อความถี่สูง 35Khz แบบสั่นสะเทือนความถี่สูง
