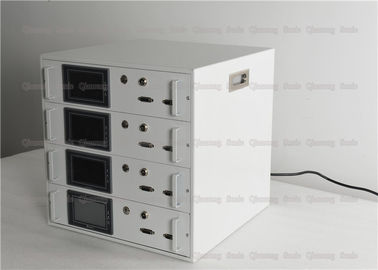

ไดร์เวอร์ตัวแปลงสัญญาณดิจิตอลอัลตราโซนิกไฟฟ้าสำหรับการเชื่อมแอมพลิจูดแอมพลิจูดและแอมพลิฟายเออร์

ไดร์เวอร์ดิจิตัล 20Khz อัลตราโซนิกไฟฟ้าดิจิตอลสำหรับการเชื่อม Amplitude Transducer และ Booster

รายละเอียด:

แหล่งพลังงานล้ำเสียงมักจะเรียกว่าแหล่งกำเนิดคลื่นล้ำเสียงเครื่องกำเนิดคลื่นเสียงและกล่องอิเล็กทรอนิกส์ล้ำเสียง มันเป็นองค์ประกอบสำคัญของระบบอัลตร้าซาวด์พลังงานสูง หน้าที่ของมันคือการสร้างสัญญาณ AC ความถี่สูงกำลังสูงเพื่อขับเคลื่อนตัวแปลงสัญญาณอัลตราโซนิกให้ทำงาน แหล่งจ่ายไฟในการขับเคลื่อนที่มีคุณภาพสูงจะต้องมั่นใจในการทำงานที่มั่นคงและปลอดภัยของระบบอัลตราโซนิคกำลังสูง ในเวลาเดียวกันนั้นจะต้องตรวจสอบความถี่การทำงานกำลังไฟฟ้าปฏิกิริยารีแอคทีฟความต้านทานและพารามิเตอร์อื่น ๆ ของตัวแปลงสัญญาณในเวลาจริงและสามารถดำเนินการพลังงานตามความต้องการที่แตกต่างกันของผู้ใช้ การปรับพารามิเตอร์เช่นแอมพลิจูดและโหมดการทำงาน

หลักการทำงาน :

แหล่งพลังงานล้ำเสียงหรือที่เรียกว่าเครื่องกำเนิดอัลตราโซนิคเป็นอุปกรณ์สำหรับสร้างและให้พลังงานล้ำเสียงแก่ตัวแปลงสัญญาณอัลตราโซนิก วัตถุประสงค์คือเพื่อแปลงไฟหลักของเรา (220V หรือ 380V, 50Hz หรือ 60Hz) เป็นสัญญาณ AC ความถี่สูงที่สามารถจับคู่กับ transducer ล้ำเสียง สัญญาณนี้สามารถเป็นได้ทั้งสัญญาณไซน์หรือสัญญาณพัลซิ่ง

ในการออกแบบแหล่งพลังงานล้ำเสียงการออกแบบการจับคู่ของเครื่องกำเนิดและตัวแปลงสัญญาณเป็นสิ่งสำคัญมาก การออกแบบของเครื่องกำเนิดอัลตราโซนิกอัจฉริยะส่วนใหญ่กำหนดว่าอุปกรณ์ล้ำเสียงสามารถทำงานได้ตามปกติและมีประสิทธิภาพ การจับคู่ของตอนอัลตราโซนิกกับตัวแปลงสัญญาณมีสองด้าน: การจับคู่ความต้านทานและการปรับแต่งการจับคู่ การจับคู่ความต้านทานเปลี่ยนความต้านทานของตัวแปลงสัญญาณเป็นโหลดที่ดีที่สุดเช่นการแปลงความต้านทาน การจับคู่การปรับแต่งช่วยให้แรงดันและกระแสข้ามตัวแปลงสัญญาณอยู่ในเฟสทำให้เกิดประสิทธิภาพสูงสุดในขณะที่อนุกรมเรโซแนนซ์ปรับปรุงแรงดันไฟฟ้าข้ามตัวแปลงสัญญาณซึ่งเป็นประโยชน์สำหรับตัวแปลงสัญญาณแบบ piezoelectric

ข้อมูลจำเพาะ:

ความผิดพลาดทั่วไปของเครื่องกำเนิดอัลตราโซนิกมีดังนี้:

1. หากไม่มีอุลตร้าซาวด์ไฟแสดงสถานะสวิตช์ไฟจะไม่แสดงขึ้นและพัดลมทำงานตามปกติ

1) ตรวจสอบว่าสะพาน rectifier เสียหาย วิธีการดังต่อไปนี้: มัลติมิเตอร์ตัวชี้ถูกปรับเป็นบล็อก× 10K ปากกามิเตอร์สีดำเชื่อมต่อกับขั้วบวกของสะพานวงจรเรียงกระแสและปากกาทดสอบสีแดงเชื่อมต่อกับขั้ว AC ไม่ว่าจะเป็นสองขา เปิดใช้งานจากนั้นบริดจ์ rectifier จะถูกแทนที่มิฉะนั้นขั้นตอนต่อไปจะถูกตรวจสอบ

2) ตรวจสอบว่าตัวเก็บประจุหลักเสียหายหรือไม่ ถ้าใช่เปลี่ยนคาปาซิเตอร์

3) ตรวจสอบว่าหลอดพลังงานชำรุด วิธีการดังต่อไปนี้: มัลติมิเตอร์ตัวชี้ถูกปรับเป็นบล็อก× 10K ปากกาสีดำเชื่อมต่อกับ 2 ขาของหลอดพลังงานและปากกาทดสอบสีแดงเชื่อมต่อกับหมุดที่ 1 และ 3 ตามลำดับและหลอดไฟ ถูกแทนที่มิฉะนั้นสถานะจะถูกกู้คืน

2. หากไม่มีอัลตร้าซาวด์ไฟแสดงสถานะสวิตช์ไฟจะไม่ติดและพัดลมไม่หมุน

1) ตรวจสอบว่าสวิตช์ไฟชำรุด ถ้าใช่ให้เปลี่ยนสวิตช์เปิด / ปิดมิฉะนั้นให้ตรวจสอบขั้นตอนถัดไป

2) ตรวจสอบว่าพัดลมชำรุด ถ้าใช่เปลี่ยนพัดลม

3. หากไม่มีอุลตร้าซาวด์ไฟแสดงสถานะสวิตช์ไฟจะสว่างขึ้นและพัดลมทำงานตามปกติ

1) ถอดสายเคเบิลออก, เปิดเครื่อง, ปรับกำลังไฟให้สูงสุด, ใช้มัลติมิเตอร์เพื่อแลกเปลี่ยน 1,000V, วัดแรงดันที่เอาท์พุท, โดยปกติจะประมาณ 1000V หากมีแรงดันไฟฟ้าเครื่องกำเนิดไฟฟ้าก็โอเคเสียบสายเคเบิลเอาท์พุทตรวจสอบขั้นตอนหากไม่มีแรงดันไฟฟ้าให้ตรวจสอบขั้นตอนต่อไป

2) ใช้ไฟล์ DC 1000V มัลติมิเตอร์เพื่อวัดเอาต์พุตบวกหรือลบของตัวเก็บประจุหลักหรือสะพานเรียงกระแส
