มุ่งเน้นไปที่การประยุกต์ใช้อัลตราโซนิกโดยสุจริตที่จะชนะลูกค้า
| สถานที่กำเนิด: | จีน |
|---|---|
| ชื่อแบรนด์: | QRsonic |
| ได้รับการรับรอง: | CE |
| หมายเลขรุ่น: | QR-W70D |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 หน่วย |
| ราคา: | Negotation |
| รายละเอียดการบรรจุ: | บรรจุในกล่องไม้ |
| เวลาการส่งมอบ: | 10 วันทำการ |
| เงื่อนไขการชำระเงิน: | T/T ตะวันตกสหภาพ |
| สามารถในการผลิต: | 2,000 หน่วยต่อเดือน |
| ชื่อผลิตภัณฑ์: | เครื่องฝังลวดอัลตราโซนิก | ความถี่: | 70KHZ |
|---|---|---|---|
| อำนาจ: | 50W | แรงดันไฟฟ้า: | 220v |
| แขนป้องกัน: | φ16 * 121mm | หัวเชื่อม: | รูรับแสง 0.3 มม. หรือ 0.5 มม |
| ระบายความร้อนด้วยอากาศคอมเพรสเซอร์: | > 0.1MPa / หน่วย | เครื่องกำเนิดไฟฟ้า: | เครื่องกำเนิดไฟฟ้าดิจิตอล |
| เน้น: | เครื่องเชื่อมอัลตราโซนิกเครื่องเชื่อมอัลตราโซนิกแบบพกพา,portable ultrasonic welder |
||

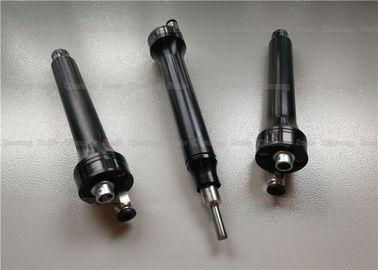

ใช้กันอย่างแพร่หลายในการเชื่อมเสาอากาศตำแหน่งแผ่นพีวีซีฝังด้วยเครื่องเชื่อมอัลตราโซนิค 70Khz
รายละเอียด:
เทคโนโลยีเสาอากาศลวดล้ำเป็นระบบความเร็วสูงสำหรับการฝังลวดเสาอากาศภายในแผ่นที่ไม่นำไฟฟ้า (เช่นพลาสติก) ที่ชิปอิเล็กทรอนิกส์ติดตั้งเพื่อผลิตส่วนใหญ่ของสมาร์ทการ์ดหรือสิ่งที่คล้ายกัน สายอากาศถูกติดตั้งในชีตที่ไม่นำไฟฟ้าโดยอัลตร้าโซนิคแอคชูเอเตอร์ที่ขยับขึ้นและลงสัมพันธ์กับชีต การเคลื่อนไหวของ actuator ที่สัมพันธ์กับสารตั้งต้นนั้นถูกควบคุมโดยการทำงานร่วมกันระหว่างแม่เหล็ก voicecoil ที่อยู่กับที่และ voicecoil ที่อยู่คู่กับ actuator ล้ำเสียงและเคลื่อนย้ายได้ด้วยสไลด์ประกอบ สายอากาศจะถูกป้อนเข้ากับแอคชูเอเตอร์ด้วยคลื่นเสียงจากแกนม้วนจ่ายเสาอากาศผ่านชุดประกอบคนขี้เกียจ ชุดคนขี้เกียจรวมถึงตัวเข้ารหัสที่ตอบสนองต่อการเพิ่มความตึงเครียดในสายป้อนลวดเสาอากาศ ความเร็วและการหมุนของแกนจ่ายลวดจะขึ้นอยู่กับเอาท์พุทของตัวเข้ารหัสลวดซึ่งจะถูกควบคุมจนกว่าแรงตึงในสายป้อนลวดเสาอากาศจะถูกกำจัด
หลักการ:
หลักการทำงานของอุปกรณ์ฝังด้วยอัลตราโซนิกคือการแปลงกระแส 50/60 Hz ให้เป็นกระแสสลับความถี่สูงผ่านเครื่องกำเนิดอัลตราโซนิกจากนั้นป้อนพลังงานไฟฟ้าลงในตัวแปลงสัญญาณอัลตราโซนิกเพื่อสร้างการเคลื่อนไหวทางกลความถี่สูง การเคลื่อนไหวสามารถเปลี่ยนแปลงได้ผ่านหนึ่งชุด แอมพลิจูดแอมพลิจูดแอมพลิจูดของแอมพลิจูดถูกส่งไปยังหัวเชื่อมและหัวเชื่อมจะส่งพลังงานการสั่นสะเทือนที่ได้รับไปยังส่วนข้อต่อของชิ้นงานที่จะทำการเชื่อมซึ่งพลังงานการสั่นสะเทือนจะถูกแปลงเป็นพลังงานความร้อนด้วยแรงเสียดทาน และลวดจะถูกปลดในเวลาอันสั้น ฝังไว้ในแผ่นพลาสติก
ข้อมูลจำเพาะ:
| ชนิด | QR-W70D |
| ความถี่ (KHz) | 70KHz |
| ไก | ควบคุมจากภายนอก |
| หัวช่างเชื่อม | วัสดุโลหะผสมไทเทเนียม |
| รูเกลียว | Φ0.3มม. หรือΦ0.5มม |
| รหัสพลังงาน | 5M |
| เครื่องกำเนิดไฟฟ้า | เครื่องกำเนิดไฟฟ้าดิจิตอล |
| ขนาดตัวสร้าง | 155 * 265 * 170mm |
| ครอบคลุมมิติ | Φ16X121mm |
| ครอบคลุมวัสดุ | อลูมิเนียม |
| วิธีระบายความร้อน | อัดอากาศเย็น (ท่อΦ4mm) |
| ความเร็ว | 0.1-0. / s |
| ด้ายรอบคงที่ | ความยาว 60000 เมตร / วินาที |
คุณสมบัติ:
1. ระบบการปลูกด้วยอัลตร้าโซนิกมาพร้อมกับเครื่องกำเนิดไฟฟ้าอัจฉริยะ CNC รุ่นใหม่ซึ่งดำเนินการโดยอัตโนมัติด้วยการค้นหาความถี่และการไล่ความถี่
2. หัวเครื่องมือ 70K มีเส้นผ่านศูนย์กลางรู 0.3 มม. และ 0.5 มม. สำหรับผู้ใช้ที่มีความต้องการต่างกัน
3. หัวต๊าปเกลียวที่หัวรูและการเชื่อมเส้นรอบวงพื้นผิวจะโค้งมนเพื่อหลีกเลี่ยงการแตกหักของลวด
4. วัสดุป้องกันเปลือก transducer ล้ำทำจากอลูมิเนียมซึ่งมีการกระจายความร้อนได้ดีทนแรงดันและต้านทานการสึกหรอได้ดี
5. ในระบบอัลตราโซนิกตัวแปลงสัญญาณและหัวเครื่องมือจะได้รับการสอบเทียบอย่างเข้มงวดก่อนออกจากโรงงาน อย่าถอดประกอบและถอดแยกชิ้นส่วน หลังจากแยกชิ้นส่วนตัวแปลงสัญญาณอาจเสียหาย
6. ถ้าคุณจำเป็นต้องทำงานซ้ำหัวเครื่องมือหรือความต้องการพิเศษอื่น ๆ โปรดแจ้ง บริษัท ล่วงหน้าเราสามารถปรับแต่งให้คุณก่อนออกจากโรงงาน
เปรียบเทียบกับเทคโนโลยีการแกะสลักเสาอากาศ:
บัตร IC บางเฉียบทำโดยกระบวนการฝังด้วยอัลตราโซนิกมันจะแก้ปัญหาความล้มเหลวของเทคโนโลยีเสาอากาศแกะสลักในการประยุกต์ใช้การ์ด IC บางเฉียบซึ่งสามารถลดอัตราการเสียและค่าใช้จ่ายนำกลับมาใช้ใหม่ได้บางเฉียบ บัตร IC ที่ผลิตโดยใช้กระบวนการฝังแบบอัลตราโซนิกเหมือนกับบัตร IC ที่ผลิตโดยกระบวนการแบบดั้งเดิมดังนั้นอายุการใช้งานโดยเฉลี่ยจะนานกว่าการ์ด IC บางเฉียบที่ผลิตโดยใช้กระบวนการแกะสลักเสาอากาศ (6 ปี) สองกระบวนการที่แตกต่างกันความแตกต่างของวัสดุส่วนใหญ่อยู่ในส่วนเสาอากาศวัสดุเสาอากาศที่ใช้ในกระบวนการเสาอากาศแกะสลักเป็นแผ่น PET (polyethylene terephthalate, PET) ที่มีความหนา 0.078 มม. และลวดอลูมิเนียมแกะสลักที่มีความแม่นยำ เสาอากาศสำหรับลวดทองแดงเคลือบ, ประสิทธิภาพการผลิตเดียวกันของบัตร IC, ตามราคาวัสดุของราคาเสาอากาศแกะสลักเป็นประมาณ 2 เท่าของราคาทองแดง, ดังนั้นการใช้กระบวนการฝังล้ำในการผลิตบัตร IC บางเฉียบราคาเป็น ยังดีกว่าเล็กน้อย การผลิตจำนวนมากของ IC CARDS บางเฉียบจะมีผลกระทบอย่างลึกซึ้งต่อการพัฒนาอย่างต่อเนื่องของอุตสาหกรรมสมาร์ทการ์ด
ใช้กันอย่างแพร่หลายในการเชื่อมเสาอากาศตำแหน่งแผ่นพีวีซีฝังด้วยเครื่องเชื่อมอัลตราโซนิค 70Khz
