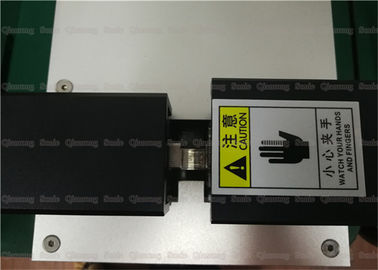

เครื่องเชื่อมลวดเชื่อมลวดทองแดงและอลูมิเนียมด้วยเทคโนโลยีโลหะล้ำเสียง

การเชื่อมการแปลงทองแดงและอลูมิเนียมด้วยเทคโนโลยีโลหะอัลตราโซนิค 20Khz

รายละเอียด:

ลวดเชื่อมลวดเชื่อมโลหะผสมอัลตราโซนิกคือการใช้หลักการของแรงเสียดทานอัลตราโซนิกเพื่อให้บรรลุการเชื่อมพื้นผิวของสื่อต่าง ๆ ซึ่งเป็นกระบวนการเปลี่ยนแปลงทางกายภาพ ขั้นแรกจะต้องดำเนินการจุดสิ้นสุดชั้นนำของลวดเพื่อสร้างรูปร่างเป็นทรงกลมและพื้นผิวโลหะเชื่อมได้รับการรักษาความร้อนก่อน จากนั้นลูกบอลทองคำจะถูกรวมเข้ากับเวลาและแรงดันเพื่อทำให้เกิดการเสียรูปบนพื้นผิวการเชื่อมโลหะเพื่อให้สื่อทั้งสองได้รับการติดต่อที่เชื่อถือได้และจากการสั่นสะเทือนแบบอัลตราโซนิกพันธะโลหะจะเกิดขึ้นระหว่างอะตอมโลหะทั้งสอง ความสัมพันธ์ของอะตอมจึงตระหนักถึงการเชื่อมของตะกั่วลวดทอง พันธะลูกลวดทองนั้นเหนือกว่าการบัดกรีด้วยลวดซิลิกอนอลูมิเนียมในงานไฟฟ้าและสิ่งแวดล้อม แต่ช่วงการใช้งานนั้นค่อนข้างแคบเนื่องจากความจำเป็นในการให้ความร้อนในการเชื่อมด้วยโลหะมีค่า เวลาในการเชื่อมสั้นสั้นการเชื่อมไม่ได้ทำให้ร้อนมากเกินไปหรือการเจาะเชื่อมไม่เพียงพอ อุปกรณ์เชื่อมลวดทองแดงไม่จำเป็นต้องมีฟลักซ์ก๊าซป้องกันและรอยเชื่อมเป็นชั้นโลหะผสมซึ่งหลอมละลายเป็นหนึ่งเดียว คุณสมบัติทางเคมีมีความเสถียรและค่าการนำไฟฟ้าดี ระบบต้านทานและวัสดุเป็นต้นฉบับ สัมประสิทธิ์นั้นเหมือนกัน ไม่มีรอยต่อ, ข้อต่อที่สดใส, ไม่มีการชุบทองแดง, ไม่แตกที่ขั้ว


พารามิเตอร์:

อะไรคือความแตกต่างระหว่างเครื่องเชื่อมโลหะล้ำเสียงและเครื่องเชื่อมพลาสติกล้ำเสียง?

ก่อนอื่นวิธีการทำงานแตกต่างกัน โดยทั่วไปทิศทางการสั่นสะเทือนของหัวเชื่อมในการเชื่อมพลาสติกอัลตราโซนิกจะตั้งฉากกับตำแหน่งการเชื่อมและทิศทางการสั่นสะเทือนของหัวเชื่อมในเครื่องเชื่อมโลหะอัลตราโซนิกขนานกับตำแหน่งการเชื่อม ในบางกรณีพิเศษการเชื่อมพลาสติกยังสามารถใช้ในทิศทางคู่ขนานเช่นชิ้นส่วนพลาสติกบาง ๆ
ความจุพลังงานสูง, เครื่องกำเนิดอัลตราโซนิกที่มีเสถียรภาพ:
ข้อกำหนดแรกสำหรับเครื่องกำเนิดอัลตราโซนิกที่เสถียรคือ: การติดตามความถี่อัตโนมัติ การติดตามความถี่อัตโนมัติช่วยให้มั่นใจได้ว่าระบบทรานสดิวเซอร์สามารถทำงานในสภาวะพ้องดังกล่าวนั่นคือความกว้างสูงสุดของหัวเชื่อม ความถี่จะถูกติดตามโดยอัตโนมัติแม่พิมพ์จะถูกเปลี่ยนและไม่จำเป็นต้องใช้ความถี่ซึ่งเป็นข้อกำหนดขั้นพื้นฐานสำหรับการเชื่อมโลหะ อุปกรณ์ที่มีการเหนี่ยวนำแบบปรับได้และการปรับความถี่ด้วยตนเองสามารถตอบสนองความต้องการได้โดยทั่วไป
ประการที่สองเนื่องจากการประยุกต์ใช้เครื่องเชื่อมโลหะกับโลหะเชื่อมความต้องการที่สูงขึ้นจะถูกวางไว้บนเทคโนโลยีการเชื่อมอัลตราโซนิก เมื่อเทียบกับการเชื่อมพลาสติกธรรมดาความต้องการกำลังไฟความหนาแน่นของพลังงานความเสถียรและการควบคุมอัตโนมัติจะไม่เหมือนกัน ชั้น ปัจจุบันเครื่องเชื่อมพลาสติกอัลตราโซนิกในประเทศโดยทั่วไปใช้วงจรตื่นเต้นด้วยตนเองซึ่งโดยทั่วไปแล้วจะเป็นวงจรเต็มสะพานและวงจรครึ่งสะพานที่ใช้กันทั่วไปในเครื่องไต้หวัน คุณสมบัติที่โดดเด่นคือมีตัวเหนี่ยวนำการปรับแต่ง หากเทคโนโลยีผู้ใหญ่ที่มีอยู่สำหรับการเชื่อมพลาสติกถูกถ่ายโอนโดยตรงไปยังการเชื่อมโลหะความไม่เพียงพอทางเทคนิคของมันจะนำไปสู่การใช้ผลิตภัณฑ์ที่ไม่เสถียร ข้อได้เปรียบเพียงอย่างเดียวคือมันมีราคาถูก แต่สำหรับความต้องการสูงในการเชื่อมโลหะเองข้อดีนี้ค่อนข้างซีดจาง
เครื่องกำเนิดอัลตราโซนิกที่เสถียรยังต้องการฟังก์ชั่นแอมพลิจูดคงที่และการปรับแอมพลิจูดแบบ stepless ฟังก์ชั่นแอมพลิจูดอย่างต่อเนื่องซึ่งสามารถมั่นใจได้ถึงความสอดคล้องของการเชื่อมเป็นกุญแจสำคัญในการผลิตที่มั่นคง การปรับแอมพลิจูดแบบ stepless เป็นพื้นฐานเพื่อให้มั่นใจว่าอุปกรณ์ใช้งานได้ตัวอย่างเช่นมันสามารถเชื่อมทองแดงและวัสดุอลูมิเนียมเชื่อมผ่านการปรับพารามิเตอร์ในอุปกรณ์เดียวกัน
ความจุพลังงานสูง: เมื่อเทียบกับเครื่องเชื่อมพลาสติกเครื่องเชื่อมโลหะต้องใช้ความหนาแน่นพลังงานสูงและต้องมีกำลังการผลิตค่อนข้างสูง ตัวอย่างเช่นเครื่อง 20 kHz โดยทั่วไปต้องการกำลังงานมากกว่า 3,000 W หลาย บริษัท มักจะมีการเสนอชื่อเท็จสำหรับกำลังการผลิตดังนั้นเราจะต้องเปรียบเทียบกับเครื่องเชื่อมพลาสติกที่พวกเขาทำเพราะเครื่องเชื่อมพลาสติกสูงเกินไปที่จะ น่าเหลือเชื่อ
1. หัวเชื่อมคุณภาพสูง: การเชื่อมโลหะในฐานะที่ใช้ในอุตสาหกรรมจำเป็นต้องใช้หัวเชื่อมที่มีอายุการใช้งานยาวนาน
2. ระบบควบคุมคุณภาพสูง: มันมีสามโหมดการควบคุมพื้นฐาน: พลังงานเชื่อมเวลาและความสูง โปรแกรมควบคุมคุณภาพต่างๆตอบสนองความต้องการที่แตกต่างกัน
3. เครื่องเชื่อมโลหะใช้ทรานสดิวเซอร์คุณภาพสูง: เช่นทรานสดิวเซอร์ 20kHz พวกมันจะต้องสามารถทนแรงได้มากกว่า 3kw เป็นเวลานาน ตัวแปลงสัญญาณจำนวนมากของ บริษัท ที่ใช้ตัวแปลงสัญญาณแบบเชื่อมพลาสติกธรรมดายากที่จะแยกแยะลักษณะที่ปรากฏซึ่งไม่มีความรับผิดชอบ


การเชื่อมการแปลงทองแดงและอลูมิเนียมด้วยเทคโนโลยีโลหะอัลตราโซนิค 20Khz
