| MOQ: | 1 หน่วย |
| ราคา: | Negotation |
| standard packaging: | บรรจุในกล่องไม้ |
| Delivery period: | 15 วันทำการ |
| payment method: | T/T ตะวันตกสหภาพ |
| Supply Capacity: | 1000 ชิ้นต่อเดือน |
เครื่องเชื่อมลวดเชื่อมอัลตราโซนิกแอพลิเคชัน: ลากสายโลหะ, ทองแดงและอลูมิเนียมลากสาย, ลวดถักโลหะ, ลวดควั่นโลหะ, ขั้วลากสาย, ลวดแบตเตอรี่, การเชื่อมของลากสายรถจักรยานยนต์, ลากสายในครัวเรือน, ลวดตะกั่วมอเตอร์และลากสายเชื่อมต่อ ตัวเชื่อมต่อ ฯลฯ ลวดทองแดงและลวดเชื่อมอลูมิเนียมถูกนำมาใช้กันอย่างแพร่หลายในรถยนต์, เครื่องใช้ไฟฟ้า, มอเตอร์, อุปกรณ์สื่อสาร, อุปกรณ์เครื่องจักรกล, เครื่องมือวัดและอุตสาหกรรมอื่น ๆ
พารามิเตอร์:
| รายการเลขที่ | QR-X2020A | QR-X2030A | QR-X2040A |
| อำนาจ | 2000W | 3000W | 4000W |
| พื้นที่เชื่อม | 0.5-16mm2 | 0.5-20mm2 | 1-30mm2 |
| แรงดันอากาศ | 0.05-0.9MPa | 0.05-0.9MPa | 0.05-0.9MPa |
| ความถี่ | 20kHz | 20kHz | 20kHz |
| แรงดันไฟฟ้า | 220V | 220V | 220V |
| น้ำหนักของแตร | 18KG | 22kg | 28KG |
| มิติของฮอร์น | 530 * 210 * 230mm | 550 * 220 * 240mm | 550 * 250 * 240mm |
| ขนาดตัวสร้าง | 540 * 380 * 150mm | 540 * 380 * 150mm | 540 * 380 * 150mm |
โครงสร้าง:
เครื่องเชื่อมลวดเชื่อมอัลตราโซนิกประกอบด้วยสองส่วน: เครื่องและเครื่องกำเนิดพลังงานล้ำเสียง
1. เครื่องจักรเครื่องมีแชสซี, ไกด์โพสต์, เครื่องแปลงสัญญาณ, ระบบนิวแมติก, วงจร PC, และแม่พิมพ์ด้านล่าง
2. ส่วนประกอบอะคูสติกส่วนประกอบอะคูสติกประกอบด้วยสองส่วนคือตัวแปลงสัญญาณและหัวเชื่อม ทรานสดิวเซอร์ใช้ piezoelectric vibrator ที่แปลงพลังงานไฟฟ้าเป็นการสั่นสะเทือนทางกล ตัวแปลงนั้นคล้ายคลึงกับหม้อแปลงในวงจรและทำหน้าที่เป็นตัวแปลงหมาด ๆ เชิงกลและการขยายแอมพลิจูด หัวเชื่อมได้รับการออกแบบตามความต้องการในการเชื่อมและรูปร่างของรอยเชื่อม นอกจากนี้ยังทำหน้าที่เป็นการแปลงอิมพิแดนซ์สำรองและการขยายแอมพลิจูด จากโครงสร้างและรูปร่างหัวเชื่อมนั้นไม่ซับซ้อน แต่ต้องใช้การออกแบบที่ดีที่สุดวัสดุที่ดีที่สุดและเทคโนโลยีการประมวลผลที่ดีที่สุด หัวเชื่อมที่มีรูปร่างที่ซับซ้อนและขนาดใหญ่นั้นยากต่อการออกแบบและได้รับการออกแบบโดยผู้ผลิตทั่วไป
3. ระบบแรงดันอากาศของระบบแรงดันอากาศขับเคลื่อนด้วยลมอัด โซลินอยด์วาล์วถูกใช้เพื่อสลับวงจรและลูกสูบกระบอกสูบจะถูกขับเคลื่อนเพื่อขับเคลื่อนหัวเชื่อมเพื่อเลื่อนขึ้นและลง เครื่องควบคุมความดันใช้เพื่อควบคุมความดันอากาศและวาล์วปีกผีเสื้อแบบทางเดียวใช้เพื่อควบคุมความเร็วในการยก
4, วงจรควบคุม
วงจรควบคุมทำการควบคุมโปรแกรมในกระบวนการเชื่อม ปุ่มฟังก์ชั่นบนแผงสามารถตั้งค่าเวลาเชื่อมตามวัตถุต่าง ๆ ของการเชื่อมเวลาหน่วงและจากนั้นเหยียบสวิตช์เท้าเครื่องเชื่อมจะเสร็จสิ้นกระบวนการเชื่อมโดยอัตโนมัติ
5. เครื่องกำเนิดพลังงานล้ำเสียงแตรไฟฟ้ากำลังแรงสูงให้กำลังไฟฟ้าแก่ส่วนประกอบอะคูสติก เนื่องจากความถี่เรโซแนนท์และอิมพีแดนซ์ของส่วนประกอบอะคูสติกจะแตกต่างกันอย่างมากในระหว่างกระบวนการบัดกรีฮอร์นเพาเวอร์อัลตร้าโซนิกจะต้องมีความสามารถในการติดตามความถี่โดยอัตโนมัติ เครื่องเชื่อมโลหะอัลตราโซนิก NC-3000 ใช้การสั่นแบบกระตุ้นของเขา ขั้นตอนวิธีการติดตามความถี่อัตโนมัติ การควบคุมความเร็วการสั่นสะเทือนคงที่

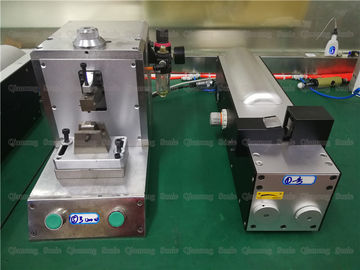

4000w การป้องกันสภาพแวดล้อมด้วยคลื่นเสียงสำหรับการเชื่อมลวดทองแดงและอลูมิเนียม
วิดีโอ
วิดีโอ
วิดีโอ
วิดีโอ
วิดีโอ
|
|
