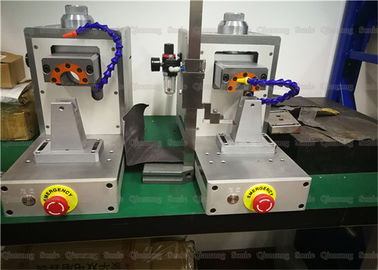

อุปกรณ์เชื่อมโลหะอัลตราโซนิก 20Khz สำหรับการเชื่อมแผ่นโลหะที่ไม่เหมือนกัน

การเชื่อมโลหะแผ่นที่ไม่เหมือนกันโดยอุปกรณ์เชื่อมโลหะอัลตราโซนิค 20Khz

รายละเอียด:

การเชื่อมโลหะด้วยคลื่นเสียงเป็นเทคโนโลยีที่รวดเร็วสะอาดและประหยัดซึ่งใช้กันอย่างแพร่หลายในอุตสาหกรรมระบบอัตโนมัติต่างๆ

กระบวนการเชื่อมโลหะล้ำเสียงเป็นกระบวนการเชื่อมเย็นกดและเชื่อมแรงเสียดทานที่ใช้พลังงานความหนาแน่นสูงที่เกิดจากการสั่นสะเทือนทางกลความถี่สูง การสั่นสะเทือนทางกลของหัวเชื่อมของการเชื่อมโลหะล้ำเสียงขนานกับพื้นผิวของชิ้นงาน ระหว่างการเชื่อมแรงดันคงที่ทำหน้าที่ตั้งฉากบนพื้นผิวการเชื่อมผ่านหัวเชื่อมและในเวลาเดียวกันจะเพิ่มแรงเฉือนของการสั่นสะเทือนความถี่สูง เมื่อแรงตัดเกินขีดจำกัดความยืดหยุ่นของวัสดุส่วนของพื้นผิวสัมผัสของชิ้นงานจะเริ่มลื่น แรงเฉือนนี้ในระหว่างกระบวนการเชื่อมทิศทางจะเปลี่ยนอย่างต่อเนื่องที่ความถี่นับหมื่นครั้งต่อวินาทีและสิ่งสกปรกบนพื้นผิวของชิ้นงานจะแตกและถูกลบออก พื้นผิวของโลหะบริสุทธิ์เริ่มสัมผัสกับหลายจุด ด้วยความต่อเนื่องของการสั่นสะเทือนความถี่สูงพื้นที่ของโลหะบริสุทธิ์จึงถูกขยายอย่างต่อเนื่อง จนกว่ามันจะขยายเข้าไปในบริเวณรอยเชื่อมทั้งหมดในเวลาเดียวกันการฟุ้งกระจายของอะตอมจะเกิดขึ้นบนพื้นผิวสัมผัสและโลหะจะตกผลึกอีกครั้งเพื่อสร้างโครงสร้างเกรนละเอียดและแสดงลักษณะการเปลี่ยนรูปของโลหะเย็น

ข้อมูลจำเพาะ:

การจัดซื้อสิ่งจำเป็นสำหรับเครื่องเชื่อมโลหะแบบจุดอัลตราโซนิก:

1. สำหรับงานเชื่อมและวัสดุต่าง ๆ แอมพลิจูดเป็นกุญแจสำคัญและพื้นผิวเป็นรายละเอียดที่สำคัญ การเชื่อมด้วยคลื่นอัลตราโซนิกเปรียบเสมือนดาบสองคมสำหรับความต้องการแอมพลิจูด มันเล็กเกินไปที่จะถูกเชื่อมและชำรุด สิ่งนี้ต้องการตัวเชื่อมโดยตรงเพื่อที่จะมีฟังก์ชั่นปรับความกว้างอย่างต่อเนื่อง
2. วิธีการควบคุมที่ดีที่สุดในการเชื่อมด้วยอุลตร้าโซนิคคือโหมดควบคุมพลังงานซึ่งควบคุมการบริโภคของแต่ละการเชื่อม
3. ทางเลือกของโหมดหัวเชื่อม: หัวเชื่อมแบ่งออกเป็นสองประเภท: หัวเชื่อมร่างกายและหัวเชื่อมโดยรวม ข้อดีของหัวเชื่อมแบบแยกส่วนคือต้นทุนการเปลี่ยนต่ำ อย่างไรก็ตามมีข้อเสียมากมายเช่นความร้อนที่เกิดจากความแตกต่างของความเร็วเสียงระหว่างวัสดุทั้งสอง จากมุมมองทางเทคนิคหัวเชื่อมแบบบูรณาการมีข้อได้เปรียบอย่างแน่นอน
4. ปัญหาโครงสร้างของแร็ค: สิ่งที่สำคัญที่สุดคือโหมดคงที่ของหัวเชื่อมและแกนรอง การเชื่อมโลหะโดยทั่วไปจะต้องเผชิญกับแรงดันขนาดใหญ่และด้านข้างซึ่งต้องมีการแก้ไขหัวเชื่อมและแกนรอง ต้องแก้ไขอย่างหนัก วิธีการยึดแบบแข็งคืออะไรการยึดคือการกระชับระหว่างโลหะกับโลหะและวิธีการเชื่อมที่สอดคล้องกันในวงแหวนเชื่อมพลาสติกคือวงแหวนยางหรือปะเก็นไนล่อนสำหรับการบัฟเฟอร์ วิธีนี้ไม่สามารถใช้ในการเชื่อมโลหะ: ไม่ จำกัด
5. โครงสร้างการควบคุมแรงดัน: ช่างเชื่อมที่ดีจะต้องมีกลไกการควบคุมแรงดันที่ดี วาล์วสัดส่วนไฟฟ้าหรือวาล์วควบคุมความดันความแม่นยำเป็นวาล์วควบคุมนิวเมติกพร้อมข้อเสนอแนะซึ่งสามารถควบคุมความดันอากาศที่มีเสถียรภาพได้ดียิ่งขึ้น
