| MOQ: | 1 ชิ้น |
| ราคา: | Negotation |
| standard packaging: | บรรจุในกล่องกระดาษ |
| Delivery period: | 3 วันทำการ |
| payment method: | T/T ตะวันตกสหภาพ |
| Supply Capacity: | 2000pcs ต่อเดือน |
รายละเอียด:
ชุดเชื่อม / ชุดเชื่อมระบบพลังงานโซนิคให้การสั่นสะเทือนทางกลล้ำเสียงโดยทั่วไปประกอบด้วยสามส่วน: ตัวแปลงสัญญาณ, ฮอร์นและหัวเชื่อมและได้รับการแก้ไขในการกดเชื่อมตรงกลางของฮอร์น ชุดบัดกรีเป็นตัวสะท้อนที่ค่อนข้างคล้ายกับส้อมเสียง ความถี่เรโซแนนท์ของชุดการบัดกรีจะต้องตรงกับความถี่ของสัญญาณไฟฟ้าจากเครื่องกำเนิดไฟฟ้า (ที่มีความแตกต่างน้อยกว่า 30 Hz)
ข้อมูลจำเพาะ:
| แบบ | QR-5020-2BL |
| ความถี่ | 20kHz |
| กำลังขับ | 800 วัตต์ |
| ข้อต่อโบลต์ | M16 |
| เส้นผ่าศูนย์กลางแผ่นเซรามิก | 50mm |
| ปริมาณของแผ่นเซรามิก | 2pcs |
| ปริมาตร | 5.5-6.2nf |
| ความกว้าง | 10 หนอ |
| ใบสมัคร | เครื่องเชื่อมพลาสติก |
ฟังก์ชั่นของฮอร์น:
หัวเชื่อมเป็นส่วนหนึ่งของชุดเชื่อมที่จ่ายพลังงานไปยังส่วนที่จะทำการเชื่อม ฮอร์นก็เป็นอุปกรณ์ปรับแต่งที่ขยายเสียงโดยอัตโนมัติในแอปพลิเคชั่นส่วนใหญ่ ความยาวของฮอร์นจะต้องเป็นจำนวนเต็มหลายเท่าของความยาวคลื่นครึ่งหรือครึ่งหนึ่งของอัลตราโซนิกในวัสดุ สิ่งนี้ทำให้มั่นใจได้ว่าปลายแตรมีแอมพลิจูดเพียงพอเพื่อให้สามารถบัดกรีได้ โดยทั่วไปจะมีแอมพลิจูด 30-120 หนอ ส่วนที่จะเชื่อมและการออกแบบข้อต่อกำหนดขนาดและรูปแบบของหัวเชื่อม รูปร่างของฮอร์นมีความสำคัญเนื่องจากความเครียดที่เกิดจากการขยายตัวตามแนวแกนและการหดตัวของฮอร์นอาจทำให้เกิดการแตกร้าวที่แอมพลิจูดสูง ในบางแอปพลิเคชั่นฮอร์นจะถูกกลึงด้วยส่วนใหญ่ของช่องตามแนวแกน นี่คือเพื่อให้แน่ใจว่าแอมพลิจูดสูงสุดอยู่ในทิศทางตามยาว จุดสิ้นสุดของฮอร์นจะถ่ายโอนพลังงานล้ำเสียงไปยังชิ้นส่วนที่จะทำการเชื่อม ปลายควรได้รับการออกแบบมาโดยเฉพาะเพื่อให้ตรงกับชิ้นส่วนเพื่อให้แน่ใจว่าการถ่ายโอนพลังงานสูงสุดระหว่างหัวเชื่อมและชิ้นส่วน โดยปกติแล้วปลายหัวเชื่อมจะถูกสร้างเป็นโปรไฟล์ที่ตรงกับรูปร่างของชิ้นส่วน ประมาณ 75% ของแตรทำจากไททาเนียมประมาณ 15% ทำจากอลูมิเนียมและอีกส่วนทำจากเหล็กชุบแข็งของ H RC54-56 ไทเทเนียมมีน้ำหนักเบาเหมาะกับความแข็งดีในความเหนียวและประสิทธิภาพเสียงที่ยอดเยี่ยม มันมักจะใช้ในหัวเชื่อมขนาดเล็ก ไทเทเนียมสามารถเคลือบด้วยอัลลอยด์แข็งเพื่อการสึกหรอสูง อย่างไรก็ตามมันมีราคาแพงและเครื่องจักรยาก อลูมิเนียมน้ำหนักเบาง่ายต่อการประมวลผลประสิทธิภาพเสียงที่ดีและต้นทุนต่ำมันถูกใช้เพื่อให้หัวเชื่อมขนาดใหญ่และหัวเชื่อมต้นแบบสำหรับการเชื่อมชิ้นส่วนขนาดใหญ่หรือหัวเชื่อมด้วยเครื่องจักรกลที่ซับซ้อน หัวเชื่อมอลูมิเนียมไม่เหมาะสำหรับการใช้งานในระยะยาวเนื่องจากมีความแข็งผิวต่ำสวมง่ายและมีคุณสมบัติความล้าที่ไม่ดีและมักใช้ในงานขนาดเล็ก เพื่อป้องกันการเยื้องและลดการสึกหรออลูมิเนียมจะต้องชุบด้วยนิกเกิลหรือโครเมียม ต้องใช้หัวเชื่อมเหล็กเมื่อแรงกระแทกหรือความต้านทานการสึกหรอและการเชื่อมของพลาสติกที่เต็มไปด้วยหรือแทรกโลหะฝังตัวจะต้อง หัวเชื่อมเหล็กมีความแข็งแรงความล้าต่ำและใช้สำหรับการใช้งานที่มีแอมพลิจูดต่ำเท่านั้น ชิ้นส่วนที่ซับซ้อนชิ้นส่วนพิเศษหรือขนาดใหญ่มักต้องการฮอร์นคอมโพสิต (ฮอร์นตัวเมีย) ซึ่งฮอร์นฐานที่ทำจากอลูมิเนียม, ไททาเนียมหรือเหล็กรองแตรเชื่อมต่อกับฮอร์นฐานและพลังงานนำทาง

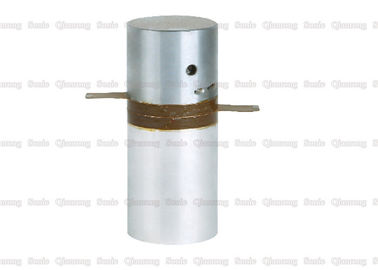

20Khz 800w อัลตราโซนิก Transducer กับเซรามิกแปลงนำเข้า Piezoelectric
|
|
