มุ่งเน้นไปที่การประยุกต์ใช้อัลตราโซนิกโดยสุจริตที่จะชนะลูกค้า
| ชื่อผลิตภัณฑ์: | Transducer เชื่อมอัลตราโซนิก | ความถี่: | 20 khz |
|---|---|---|---|
| พลังงาน: | กำลังไฟ 1,500 วัตต์ | ข้อต่อโบลต์: | M18 * 1.5 |
| เส้นผ่าศูนย์กลางแผ่นเซรามิก: | 50mm | ปริมาณของแผ่นเซรามิก: | 4pcs |
| ปริมาตร: | 11-12nf | ความกว้าง: | 10 หนอ |
| เน้น: | ทรานสดิวเซอร์กำลังแรงสูง,เครื่องอัลตร้าซาวด์ความถี่สูง |
||

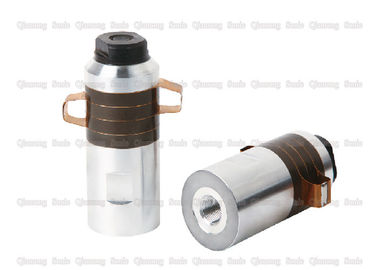

PZT4 Black Ceramics 20Khz Ultrasound Transducer Welding 1500w Power
รายละเอียด:
Transducer เป็นอุปกรณ์ที่แปลงพลังงานไฟฟ้าและพลังงานเสียงเป็นกันและกัน ใช้ในเครื่องสะท้อนเสียง, บันทึก Doppler, และรถแท็กซี่ที่เกี่ยวกับเสียง อุปกรณ์ที่แปลงพลังงานไฟฟ้าเป็นพลังงานอะคูสติกเรียกว่าเครื่องส่งสัญญาณ มันเป็นตัวแปลงสัญญาณที่ได้รับซึ่งแปลงพลังงานเสียงเป็นพลังงานไฟฟ้า การส่งและรับ transducers มักจะใช้แยกกัน แต่สามารถใช้ร่วมกันได้ ตัวบ่งชี้ประสิทธิภาพหลักของตัวแปลงสัญญาณคือ: ความถี่ในการใช้งาน, แบนด์วิดท์, ความถี่อะคูสติกไฟฟ้า, ความต้านทานที่ความถี่เรโซแนนซ์, ทิศทาง (ความกว้างของลำแสงส่งสัญญาณ) และความไว ขึ้นอยู่กับลักษณะทางกายภาพและวัสดุที่ใช้เครื่องแปลงสัญญาณสามารถแบ่งออกเป็นสองประเภท: เครื่องแปลงความถี่แบบ magnetostrictive และเครื่องแปลงสัญญาณไฟฟ้า อดีตใช้ผลแม่เหล็กของวัสดุ ferromagnetic มักจะทำจากโลหะผสมนิกเกิลหรือนิกเกิลเหล็ก electrostrictive และ piezoelectric มักใช้วัสดุอิเล็กทริกเช่นแบเรียมติตาเนตเซรามิกและตะกั่วไททาเนตเซรามิก . ทรานสดิวเซอร์จะถูกติดตั้งที่ด้านล่างของเรือและความสามารถในการกำหนดทิศทางของลำแสงหรือมุมกระจายกึ่ง
ข้อมูลจำเพาะ:
| แบบ | QR-5020-4HZ |
| ความถี่ | 20kHz |
| กำลังขับ | กำลังไฟ 1,500 วัตต์ |
| ข้อต่อโบลต์ | M18 * 1.5 |
| เส้นผ่าศูนย์กลางแผ่นเซรามิก | 50mm |
| ปริมาณของแผ่นเซรามิก | 4pcs |
| ปริมาตร | 11-12nf |
| ความกว้าง | 10 หนอ |
| ใบสมัคร | เครื่องเชื่อมพลาสติก |
ลักษณะของคลื่นอัลตราโซนิก:
กฎของการสะท้อนการหักเหการเลี้ยวเบนและการกระเจิงของคลื่นอัลตราโซนิกในตัวกลางไม่แตกต่างจากกฎของคลื่นเสียงที่ได้ยิน แต่ความยาวคลื่นของอัลตร้าซาวด์นั้นสั้นมากเพียงไม่กี่พันมม. เมื่อเทียบกับคลื่นเสียงที่ได้ยินแล้วอัลตร้าซาวด์มีลักษณะเฉพาะตัวมากมาย:
ลักษณะการขยายพันธุ์ - ความยาวคลื่นของคลื่นอัลตร้าโซนิคนั้นสั้นมาก ขนาดของสิ่งกีดขวางธรรมดาใหญ่กว่าความยาวคลื่นของคลื่นอัลตร้าโซนิคหลายเท่า ดังนั้นพลังงานการเลี้ยวเบนของเครื่องร้อนละลายอัลตราโซนิกจึงไม่ดีนัก มันสามารถจัดแนวเส้นตรงเป็นสื่อกลางที่สม่ำเสมอและความยาวคลื่นของคลื่นอัลตราโซนิกสูงขึ้น สั้นคุณสมบัตินี้มีความสำคัญมากขึ้น
ลักษณะพลังงาน - เมื่อเสียงเดินทางผ่านอากาศมันจะผลักอนุภาคในอากาศไปมาเพื่อทำงานกับอนุภาค พลังเสียงคือปริมาณทางกายภาพที่บ่งบอกว่าคลื่นเสียงทำงานเร็วแค่ไหน ที่ความเข้มเท่ากันความถี่ของคลื่นเสียงก็จะยิ่งมีพลังมากขึ้นเท่านั้น เนื่องจากความถี่ล้ำเสียงสูงพลังของคลื่นอัลตราโซนิกมีขนาดใหญ่มากเมื่อเทียบกับคลื่นเสียงทั่วไป
Cavitation เมื่อคลื่นอัลตร้าโซนิคแพร่กระจายในของเหลวรูเล็ก ๆ จะถูกสร้างขึ้นภายในของเหลวเนื่องจากการสั่นสะเทือนที่รุนแรงของอนุภาคของเหลว รอยเชื่อมอัลตราโซนิกกลวงขนาดเล็กเหล่านี้ขยายและปิดอย่างรวดเร็วทำให้เกิดผลกระทบรุนแรงระหว่างอนุภาคของเหลวทำให้เกิดแรงกดดันจากบรรยากาศนับพันถึงหลายหมื่น ปฏิกิริยารุนแรงระหว่างอนุภาคนี้ทำให้อุณหภูมิของของเหลวสูงขึ้นอย่างฉับพลันซึ่งทำหน้าที่เป็นความปั่นป่วนที่ดีอิมัลชันของของเหลวที่ไม่ละลายทั้งสอง (เช่นน้ำและน้ำมัน) และเร่งการละลายของตัวละลายและเร่งปฏิกิริยาทางเคมี ผลกระทบต่าง ๆ ที่เกิดจากการกระทำของคลื่นอัลตราโซนิกในของเหลวเรียกว่า cavitation ของคลื่นอัลตราโซนิก
PZT4 Black Ceramics 20Khz Ultrasound Transducer Welding 1500w Power
