มุ่งเน้นไปที่การประยุกต์ใช้อัลตราโซนิกโดยสุจริตที่จะชนะลูกค้า
| สถานที่กำเนิด: | จีน |
|---|---|
| ชื่อแบรนด์: | QRsonic |
| ได้รับการรับรอง: | CE |
| หมายเลขรุ่น: | QR-5520-4BZ |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 ชิ้น |
| ราคา: | Negotation |
| รายละเอียดการบรรจุ: | บรรจุในกล่องกระดาษ |
| เวลาการส่งมอบ: | 3 วันทำการ |
| เงื่อนไขการชำระเงิน: | T/T ตะวันตกสหภาพ |
| สามารถในการผลิต: | 2000pcs ต่อเดือน |
| ชื่อผลิตภัณฑ์: | Transducer เชื่อมอัลตราโซนิก | ความถี่: | 20 khz |
|---|---|---|---|
| พลังงาน: | กำลังไฟ 1800 วัตต์ | ข้อต่อโบลต์: | M18 * 1.5 |
| เส้นผ่าศูนย์กลางแผ่นเซรามิก: | 55mm | ปริมาณของแผ่นเซรามิก: | 4pcs |
| ปริมาตร: | 10.5-11.5nf | ความกว้าง: | 10 หนอ |
| เน้น: | ทรานสดิวเซอร์กำลังแรงสูง,เครื่องอัลตร้าซาวด์ความถี่สูง |
||

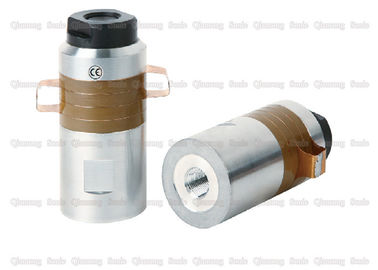

1800W 20Khz อัลตราโซนิกเชื่อม Transducer กับเซรามิกขนาดเส้นผ่าศูนย์กลาง 55 มม
รายละเอียด:
เครื่องอัลตร้าโซนิกที่มีอยู่โดยทั่วไปใช้ทรานสดิวเซอร์เซรามิก piezoelectric piezoelectric เซรามิกทรานสดิวเซอร์นั้นทำโดยการประกบเซรามิกส์เพียโซอิเล็กทริกที่มีบล็อกโลหะด้านหน้าและด้านหลังโหลดสองชิ้นและเชื่อมต่ออย่างแน่นหนาด้วยสกรู แอมพลิจูดเอาท์พุตทรานสดิวเซอร์กว้างประมาณ 10 ไมครอน
Piezoelectric เซรามิกทรานสดิวเซอร์มีข้อดีของประสิทธิภาพการแปลงสูงการผลิตจำนวนมากข้อเสียคือความจุพลังงานที่ผลิตมีน้อย
ข้อมูลจำเพาะ:
| แบบ | QR-5520-4BZ |
| ความถี่ | 20kHz |
| กำลังขับ | กำลังไฟ 1800 วัตต์ |
| ข้อต่อโบลต์ | M18 * 1.5 |
| เส้นผ่าศูนย์กลางแผ่นเซรามิก | 55mm |
| ปริมาณของแผ่นเซรามิก | 4pcs |
| ปริมาตร | 10.5-11.5nf |
| ความกว้าง | 10 หนอ |
| ใบสมัคร | เครื่องเชื่อมพลาสติก |
หลักการของการเชื่อมพลาสติกล้ำ:
เมื่อคลื่นอัลตราโซนิกทำหน้าที่บนพื้นผิวสัมผัสพลาสติกเทอร์โมพลาสติกจะเกิดการสั่นสะเทือนความถี่สูงนับหมื่นครั้งต่อวินาที การสั่นสะเทือนความถี่สูงนี้ถึงแอมพลิจูดที่แน่นอนและพลังงานอัลตราโซนิกถูกส่งไปยังโซนเชื่อมผ่านแนวเชื่อมด้านบนเนื่องจากโซนรอยเชื่อมเป็นสองที่อินเตอร์เฟสของการเชื่อมความต้านทานของเสียงมีขนาดใหญ่ดังนั้นจึงสร้างอุณหภูมิสูงในท้องถิ่น . ยิ่งไปกว่านั้นเนื่องจากค่าการนำความร้อนต่ำของพลาสติกจึงไม่สามารถกระจายตัวได้ทันเวลาและรวมตัวกันในเขตเชื่อมเพื่อให้หน้าสัมผัสของพลาสติกทั้งสองละลายอย่างรวดเร็วและหลังจากความกดดันบางอย่าง เมื่อคลื่นอุลตร้าโซนิกหยุดให้แรงดันอยู่ครู่หนึ่งเพื่อทำให้แข็งตัวดังนั้นจึงสร้างห่วงโซ่โมเลกุลที่แข็งแกร่งสำหรับการเชื่อมความแข็งแรงในการเชื่อมสามารถใกล้เคียงกับความแข็งแรงของวัตถุดิบ คุณภาพของการเชื่อมพลาสติกอัลตราโซนิกขึ้นอยู่กับความกว้างของหัวเชื่อม transducer ความดันที่ใช้และเวลาเชื่อม เวลาในการเชื่อมและความดันหัวเชื่อมสามารถปรับได้ แอมพลิจูดจะถูกกำหนดโดยตัวแปลงสัญญาณและฮอร์น ปฏิกิริยาของปริมาณทั้งสามนี้มีค่าเหมาะสม เมื่อพลังงานมีค่าเกินกว่าค่าที่เหมาะสมปริมาณการหลอมของพลาสติกจะมีขนาดใหญ่และวัสดุเชื่อมนั้นจะเสียรูปได้ง่าย ถ้าพลังงานมีขนาดเล็กการเชื่อมไม่ใช่เรื่องง่ายและแรงดันที่ใช้ไม่มากเกินไป ความดันที่เหมาะสมนี้เป็นผลคูณของความยาวด้านของรอยเชื่อมและความดันที่เหมาะสมต่อ 1 มม. ของขอบ
1800W 20Khz อัลตราโซนิกเชื่อม Transducer กับเซรามิกขนาดเส้นผ่าศูนย์กลาง 55 มม
