สถานที่กำเนิด: | จีน |
---|---|
ชื่อแบรนด์: | QRsonic |
ได้รับการรับรอง: | CE |
หมายเลขรุ่น: | QR-D2050A |
จำนวนสั่งซื้อขั้นต่ำ: | 1 หน่วย |
ราคา: | Negotation |
รายละเอียดการบรรจุ: | บรรจุในกล่องไม้ |
เวลาการส่งมอบ: | 15 วันทำการ |
เงื่อนไขการชำระเงิน: | T/T ตะวันตกสหภาพ |
สามารถในการผลิต: | 2,000 หน่วยต่อเดือน |
ชื่อผลิตภัณฑ์: | การเชื่อมโลหะด้วยคลื่นเสียง | ความถี่: | 20kHz |
---|---|---|---|
อำนาจ: | 5000W | แรงดันไฟฟ้า: | 380V |
แรงดันอากาศ: | 0.05-0.9Mpa | มิติของเครื่องกำเนิด: | 540 * 380 * 150mm |
แสงสูง: | ultrasonic welding process,ultrasonic welding machine |

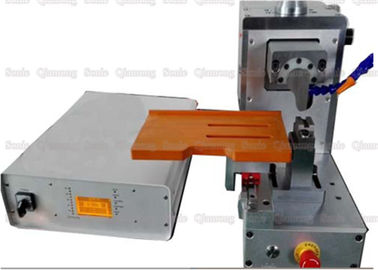

เครื่องเชื่อมโลหะอัลตราโซนิกรวมจุดเชื่อมและลากสายเชื่อม
รายละเอียด:
กระบวนการเชื่อมโลหะล้ำเสียงเป็นกระบวนการเชื่อมเย็นกดและเชื่อมแรงเสียดทานที่ใช้พลังงานความหนาแน่นสูงที่เกิดจากการสั่นสะเทือนทางกลความถี่สูง การสั่นสะเทือนทางกลของหัวเชื่อมของการเชื่อมโลหะล้ำเสียงขนานกับพื้นผิวของชิ้นงาน ระหว่างการเชื่อมแรงดันคงที่ทำหน้าที่ตั้งฉากบนพื้นผิวการเชื่อมผ่านหัวเชื่อมและในเวลาเดียวกันจะเพิ่มแรงเฉือนของการสั่นสะเทือนความถี่สูง เมื่อแรงตัดเกินขีดจำกัดความยืดหยุ่นของวัสดุส่วนของพื้นผิวสัมผัสของชิ้นงานจะเริ่มลื่น แรงเฉือนนี้ทิศทางมีการเปลี่ยนแปลงอย่างต่อเนื่องที่ความถี่นับหมื่นครั้งต่อวินาทีในระหว่างกระบวนการเชื่อม การแบ่งและกำจัดสิ่งสกปรกบนพื้นผิวของชิ้นงานพื้นผิวของโลหะบริสุทธิ์จะเริ่มสัมผัสกับหลายจุด เมื่อการสั่นสะเทือนความถี่สูงดำเนินต่อไปพื้นที่หน้าสัมผัสของโลหะบริสุทธิ์จะขยายตัวจนกว่าจะขยายเข้าไปในบริเวณรอยเชื่อมทั้งหมดและในเวลาเดียวกันอะตอมก็จะเกิดขึ้นบนผิวหน้าสัมผัส การตกผลึกการตกผลึกของโลหะทำให้เกิดโครงสร้างเมล็ดละเอียดและแสดงลักษณะการเปลี่ยนรูปของโลหะเย็น
ข้อมูลจำเพาะ:
รายการเลขที่ | QR-D2020A | QR-D2030A | QR-D2050A |
อำนาจ | 2000W | 3000W | 5000W |
แรงดันอากาศ | 0.05-0.9MPa | 0.05-0.9MPa | 0.05-0.9MPa |
ความถี่ | 20kHz | 20kHz | 20kHz |
แรงดันไฟฟ้า | 220V | 220V | 380V |
น้ำหนักของแตร | 55kg | 60Kg | 88KG |
มิติของฮอร์น | 550 * 280 * 380 มม | 550 * 280 * 430mm | 550 * 380 * 660mm |
ขนาดตัวสร้าง | 540 * 380 * 150mm | 540 * 380 * 150mm | 540 * 380 * 150mm |
การวิเคราะห์ความล้มเหลวของการเชื่อมจุดเชื่อมอัลตราโซนิกโลหะ:
1. ไข้
หัวเชื่อมจะมีความร้อนจำนวนหนึ่งระหว่างการทำงานซึ่งเกิดจากการสูญเสียเชิงกลของวัสดุเองและการนำความร้อนของการเชื่อม ไม่ว่าจะเป็นการเชื่อมความร้อนของเส้นผมเป็นปกติหรือไม่เมื่อไม่ได้โหลด (เช่นไม่แตะชิ้นงาน) คลื่นอัลตร้าโซนิคจะถูกปล่อยออกมาอย่างต่อเนื่องนานกว่าครึ่งชั่วโมงและอุณหภูมิไม่เกิน 50-70 องศาเซลเซียส . หากความร้อนรุนแรงหัวเชื่อมได้รับความเสียหายหรือวัสดุไม่มีคุณสมบัติและจำเป็นต้องเปลี่ยน .
2. ยิ่งใหญ่
เมื่อมียิ่งใหญ่เมื่อหัวเชื่อมทำงานเหตุผลต่อไปนี้ควรวิเคราะห์:
สกรูยึดหลวมหรือไม่
ข ไม่ว่าหัวเชื่อมจะแตกหรือไม่
ค หัวเชื่อมนั้นสัมผัสกับวัตถุที่ไม่ควรสัมผัสหรือไม่
3. เกินพิกัด
เมื่อเครื่องกำเนิดไฟฟ้าแจ้งเตือนการโอเวอร์โหลดมันควรจะตรวจสอบดังต่อไปนี้:
ไม่มีการทดสอบโหลดหากกระแสงานเป็นปกติอาจเป็นไปได้ว่าหัวเชื่อมนั้นสัมผัสกับวัตถุที่ไม่ควรสัมผัสหรือการปรับพารามิเตอร์ระหว่างหัวเชื่อมและหัวเชื่อมนั้นผิดปกติ
ข เมื่อการทดสอบที่ไม่โหลดไม่ปกติให้สังเกตก่อนว่าหัวเชื่อมนั้นมีรอยแตกหรือไม่และการติดตั้งจะแน่นหรือไม่จากนั้นให้ถอดหัวเชื่อมแล้วทำการทดสอบแบบไม่โหลดเพื่อกำจัดว่ามีปัญหากับตัวแปลงสัญญาณ + บีบแตรและกำจัดมันทีละขั้นตอน . หลังจากขจัดความเป็นไปได้ของความล้มเหลวของตัวแปลงสัญญาณ + ฮอร์นให้เปลี่ยนฮอร์นใหม่เพื่อพิจารณา
ค บางครั้งมีสถานการณ์ที่ไม่มีการทดสอบโหลดเป็นปกติและทำงานไม่ถูกต้อง อาจมีการเปลี่ยนแปลงด้านในของต้นฉบับเช่นหัวเชื่อมทำให้การส่งพลังงานเสียงไม่ดี นี่คือวิธีการตัดสินที่ค่อนข้างง่าย: วิธีการสัมผัสด้วยมือ หัวหรือฮอร์นที่ทำงานมีแอมพลิจูดที่สม่ำเสมอมากเมื่อทำงานบนพื้นผิวและมือรู้สึกนุ่มลื่น เมื่อพลังงานเสียงไม่ถูกส่งอย่างราบรื่นจะรู้สึกได้ถึงฟองหรือเสี้ยนเมื่อสัมผัสด้วยมือ วิธีการยกเว้นถูกใช้เพื่อกำจัดส่วนที่มีปัญหา สถานการณ์เดียวกันสามารถเกิดขึ้นได้เมื่อเครื่องกำเนิดไฟฟ้าไม่ปกติเนื่องจากโดยปกติแล้วรูปแบบของสัญญาณทรานสดิวเซอร์ควรเป็นคลื่นไซน์ที่เรียบซึ่งอาจเกิดขึ้นได้เมื่อมีแหลมหรือรูปคลื่นที่ผิดปกติในคลื่นไซน์ ในเวลานี้สามารถตัดสินได้โดยการเปลี่ยนส่วนประกอบพลังงานเสียงอื่นทั้งหมด
