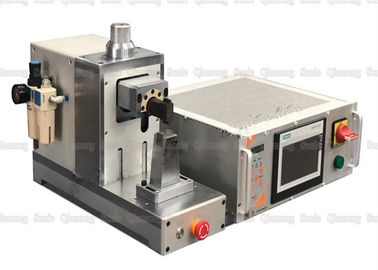

การเชื่อมโลหะด้วยคลื่นความถี่สูงสำหรับเทคโนโลยีอัลตร้าซาวด์แผ่นอลูมิเนียมนิกเกิล

รายละเอียด:

การเชื่อมโลหะล้ำทั่วไปสามารถแบ่งออกเป็นความถี่สูง (เหนือ 50Khz), ความถี่กลาง (30-40 กิโลเฮิร์ตซ์) และความถี่ต่ำ (20khz) เครื่องความถี่สูงมีกำลังการผลิตขนาดเล็กและความหนาเชื่อมบางดังนั้นโดยทั่วไปเราหมายถึงเครื่องเชื่อมอัลตราโซนิกเป็นความถี่กลางและความถี่ต่ำ
ตามการใช้งานของคะแนนสามารถแบ่งออกเป็น: จุดเชื่อม, เชื่อมตะเข็บ, ลากสาย, ปิดผนึกและตัด เนื่องจากการสั่นสะเทือนแพร่กระจายในโลหะด้วยโหมดการสั่นสะเทือนต่าง ๆ : การสั่นสะเทือนตามยาว, การสั่นสะเทือนแนวรัศมี, การสั่นสะเทือนแบบโค้งและการสั่นสะเทือนแบบบิดจึงมีความเป็นไปได้ที่จะวิเคราะห์อย่างครอบคลุมว่าโหมดการสั่นสะเทือนแบบใด การออกแบบของกลไกและกรอบ โหมดการสั่นสะเทือนแบบต่างๆถูกใช้ในแอพพลิเคชั่นต่างๆ
การเชื่อมจุด: ระบบการสั่นสะเทือนของเครื่องเชื่อมจุดสามารถแบ่งออกเป็นระบบการสั่นสะเทือนตามยาวระบบการสั่นสะเทือนดัดและระบบการสั่นสะเทือนแบบบิดตามการสั่นสะเทือนของเสาอะคูสติก สำหรับระบบการสั่นสะเทือนแบบบิดโดยทั่วไปใช้สำหรับการเชื่อมแหวน ส่วนใหญ่ใช้ระบบการสั่นสะเทือนตามยาว
การเชื่อมแบบม้วน: โดยทั่วไปการเชื่อมแบบม้วนจะดำเนินการโดยใช้ระบบการสั่นสะเทือนแบบโค้งซึ่งต้องใช้ความยาวคลื่นหลายอย่างขึ้นอยู่กับขนาดเส้นผ่าศูนย์กลางของแผ่น
ขณะนี้มีการใช้เครื่องเชื่อมโลหะล้ำเสียง: สำหรับเซลล์แสงอาทิตย์, แผ่นความร้อนจากแสงอาทิตย์แบนดูดซับ, เชื่อมอลูมิเนียมพลาสติกคอมโพสิตท่อ, ทองแดง, อลูมิเนียมประกบ
ลากสายไฟ: การใช้งานในปัจจุบันของการเชื่อมลากสาย: ลากสายไฟยานยนต์; หัวลวดขึ้นรูป; ลวดเชื่อมซึ่งกันและกัน; มีการเชื่อมหลายสายเข้าด้วยกัน การแปลงลวดทองแดงและอลูมิเนียม
การปิดผนึกและการตัด: เครื่องปิดผนึกด้วยคลื่นเสียง: ใช้สำหรับการปิดผนึกท่อทองแดงในตู้เย็น, เครื่องปรับอากาศ, ฯลฯ ; อุปกรณ์สูญญากาศสำหรับท่อทองแดงและอลูมิเนียม

ข้อมูลจำเพาะ:

ข้อดีการเชื่อม:

1. วัสดุเชื่อมไม่หลอมลักษณะโลหะที่ไม่แตกหักง่าย
2. การนำไฟฟ้าและการนำความร้อนหลังจากการบัดกรีความต้านทานต่ำหรือใกล้ศูนย์
3. ความต้องการต่ำบนพื้นผิวของโลหะเชื่อม, ออกซิเดชันหรือชุบสามารถเชื่อม
4. เวลาในการเชื่อมสั้นไม่ต้องใช้ฟลักซ์ใด ๆ , แก๊ส, บัดกรี
5. ง่ายต่อการตระหนักถึงการเชื่อมต่อและการควบคุมอัตโนมัติระหว่างโลหะที่แตกต่าง
6. การเชื่อมโดยไม่มีประกายไฟรวดเร็วและปลอดภัยต่อสิ่งแวดล้อม
หนึ่งในข้อเสียเปรียบหลักของการเชื่อมโลหะล้ำเสียงคือพลังงานที่จำเป็นสำหรับการเชื่อมเพิ่มขึ้นชี้แจงกับการเพิ่มขึ้นของความหนาและความแข็งของชิ้นงานและดังนั้นจึง จำกัด เฉพาะบางส่วนเช่นสายไฟ, ฟอยล์และแผ่น

เทคโนโลยีอัลตร้าซาวด์ความถี่สูงสำหรับการเชื่อมแผ่นอลูมิเนียมและนิกเกิล
