มุ่งเน้นไปที่การประยุกต์ใช้อัลตราโซนิกโดยสุจริตที่จะชนะลูกค้า
| สถานที่กำเนิด: | จีน |
|---|---|
| ชื่อแบรนด์: | QRsonic |
| ได้รับการรับรอง: | CE |
| หมายเลขรุ่น: | QR-X2040A |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 หน่วย |
| ราคา: | Negotation |
| รายละเอียดการบรรจุ: | บรรจุในกล่องไม้ |
| เวลาการส่งมอบ: | 15 วันทำการ |
| เงื่อนไขการชำระเงิน: | T/T ตะวันตกสหภาพ |
| สามารถในการผลิต: | 1000 ชิ้นต่อเดือน |
| ชื่อผลิตภัณฑ์: | เครื่องเชื่อมลวดเชื่อมอุลตร้าโซนิค | ความถี่: | 20kHz |
|---|---|---|---|
| อำนาจ: | 4000W | แรงดันไฟฟ้า: | 220v |
| พื้นที่เชื่อม: | 1-30mm2 | แรงดันอากาศ: | 0.05-0.9MPa |
| ขนาดตัวสร้าง: | 540 * 380 * 150mm | มิติของฮอร์น: | 550 * 250 * 240mm |
| เน้น: | เครื่องประกบลวดล้ำมือถือเครื่องเชื่อมอัลตราโซนิก,handheld ultrasonic welder |
||

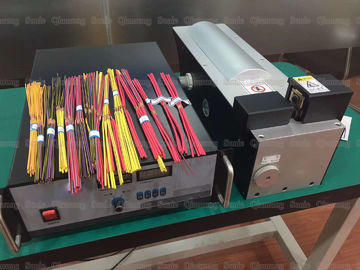

ลวดเชื่อมลวดโลหะโดยเครื่องเชื่อมโลหะอัลตราโซนิคขนาด 20Khz 4000W
หลักการ:
เครื่องเชื่อมเทอร์มินัลทองแดงล้ำใช้หลักการเชื่อมโลหะล้ำเสียงเพื่อเชื่อมสายลวดทองแดงสายเคเบิลเกลียวทองแดงลวดทองแดงลวดทอลวดทองแดง (ลวดทองแดง) ขั้วทองแดงและชิ้นส่วนปลายทองแดง ในการยึดครองรถยนต์และการยึดมอเตอร์อิเล็กทรอนิกส์เป็นไปได้ที่จะเชื่อมสายไฟที่มีขนาดต่าง ๆ เข้ากับเทอร์มินัลบล็อกเพื่อให้การเชื่อมสายไฟในสายรถและอาชีพอิ ประสิทธิภาพโดยละเอียดในการเชื่อมลวดทองแดงและแผ่นทองแดง, การเชื่อมขั้วมอเตอร์, ลวดทองแดงและการบัดกรีขั้ว, ลวดเคลือบและการบัดกรีสถานี, การบัดกรีด้วยขั้วทองแดง, การบัดกรีชิ้นส่วนปลายทองแดงและทองแดง, การบัดกรีสายไฟรถยนต์, การบัดกรีสายไฟรถยนต์ การบัดกรีและการสัมผัสสวิตช์บัดกรีการใช้รายละเอียดเกี่ยวกับชิ้นส่วนอิเล็กทรอนิกส์ของเครื่องใช้ไฟฟ้าและรถยนต์ตัวเชื่อมต่ออิเล็กทรอนิกส์บนล้อพวงมาลัยส่วนประกอบสวิตช์ปัดน้ำฝนถุงลมนิรภัยในรถยนต์ ฯลฯ
พารามิเตอร์:
| รายการเลขที่ | QR-X2020A | QR-X2030A | QR-X2040A |
| อำนาจ | 2000W | 3000W | 4000W |
| พื้นที่เชื่อม | 0.5-16mm2 | 0.5-20mm2 | 1-30mm2 |
| แรงดันอากาศ | 0.05-0.9MPa | 0.05-0.9MPa | 0.05-0.9MPa |
| ความถี่ | 20kHz | 20kHz | 20kHz |
| แรงดันไฟฟ้า | 220V | 220V | 220V |
| น้ำหนักของแตร | 18KG | 22kg | 28KG |
| มิติของฮอร์น | 530 * 210 * 230mm | 550 * 220 * 240mm | 550 * 250 * 240mm |
| ขนาดตัวสร้าง | 540 * 380 * 150mm | 540 * 380 * 150mm | 540 * 380 * 150mm |
การวิเคราะห์เปรียบเทียบกระบวนการเชื่อมอัลตราโซนิกของขั้วและจีบแบบดั้งเดิม:
ในปัจจุบันผู้ประกอบการในประเทศส่วนใหญ่มักจะใช้กระบวนการจีบในการประมวลผลของขั้วและลวดเชื่อมลวด คุณภาพของผลิตภัณฑ์แปรรูปนั้นค่อนข้างทั่วไปและเป็นการยากที่จะนำไปใช้กับผลิตภัณฑ์ที่มีมาตรฐานระดับสูง
มีสาเหตุหลายประการ
1. การทดสอบแรงดึงไม่ได้ปิด ปรากฏการณ์ที่หลวมแตกและแตกเกิดขึ้นระหว่างการใช้งานจริง เมื่อเทสลาทดสอบเสาชาร์จในหนานจิงมันเป็นเพราะความแข็งแรงในการเชื่อมของขั้วสั้นและเกิดการระเบิด
2, การนำไฟฟ้าไม่ดี, ความต้านทานสูง
ดังนั้นหาก บริษัท ต้องการผลิตผลิตภัณฑ์เทอร์มินัลคุณภาพสูงควรใช้กระบวนการเชื่อมชนิดใด วันนี้ฉันจะพูดเกี่ยวกับกระบวนการเชื่อมด้วยอัลตราโซนิคกับทุกคน
หลักการของการเชื่อมด้วยอัลตราโซนิกนั้นง่ายมากนั่นคือเครื่องกำเนิดไฟฟ้าปล่อยพลังงานไฟฟ้าความถี่สูงและพลังงานไฟฟ้าจะถูกแปลงเป็นการสั่นสะเทือนทางกลโดยตัวแปลงสัญญาณและหลังจากถูกปรับให้เป็นความถี่เรโซแนนซ์โดยฮอร์น พื้นผิวสัมผัสของชิ้นงานเชื่อมผ่านหัวเชื่อมพิเศษแบบอัลตราโซนิก
เมื่อการสั่นสะเทือนความถี่สูงเกิดขึ้นที่หน้าสัมผัสโลหะสองหน้าอุณหภูมิจะเพิ่มขึ้นทันทีพื้นผิวโลหะจะถูกหลอมรวมและโครงสร้างโมเลกุลของโลหะจะถูกหลอมรวมเข้าด้วยกัน ภายใต้ความกดดันของแรงภายนอก โลหะทั้งสองเข้าด้วยกันอย่างแน่นหนา
กระบวนการบัดกรีนี้เกิดขึ้นอย่างรวดเร็วโดยปกติจะใช้เวลาประมาณ 1 วินาทีโดยไม่จำเป็นต้องเพิ่มฟลักซ์บัดกรีก๊าซป้องกัน ฯลฯ พื้นผิวของโลหะเชื่อมไม่จำเป็นต้องได้รับการรักษาล่วงหน้าและออกไซด์และสารปนเปื้อนทั้งหมดจะถูกลบออก การสั่นสะเทือนความถี่สูง
ในกระบวนการนี้ไม่มีประกายไฟตกค้างและเขม่าอาจกล่าวได้ว่าเป็นเทคโนโลยีการเชื่อมที่ปลอดภัยต่อสิ่งแวดล้อมและปลอดภัยที่สุด
ลวดเชื่อมลวดโลหะโดยเครื่องเชื่อมโลหะอัลตราโซนิคขนาด 20Khz 4000W
