มุ่งเน้นไปที่การประยุกต์ใช้อัลตราโซนิกโดยสุจริตที่จะชนะลูกค้า
| สถานที่กำเนิด: | จีน |
|---|---|
| ชื่อแบรนด์: | QRsonic |
| ได้รับการรับรอง: | CE |
| หมายเลขรุ่น: | QR-X2040A |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 หน่วย |
| ราคา: | Negotation |
| รายละเอียดการบรรจุ: | บรรจุในกล่องไม้ |
| เวลาการส่งมอบ: | 15 วันทำการ |
| เงื่อนไขการชำระเงิน: | T/T ตะวันตกสหภาพ |
| สามารถในการผลิต: | 1000 ชิ้นต่อเดือน |
| ชื่อสินค้า: | เครื่องเชื่อมลวดเชื่อมอัลตราโซนิก | ความถี่: | 20KHZ |
|---|---|---|---|
| พลัง: | 4000W | แรงดันไฟฟ้า: | 220V |
| พื้นที่เชื่อม: | 1-30mm2 | ความกดอากาศ: | 0.05-0.9MPa |
| ขนาดเครื่องกำเนิดไฟฟ้า: | 540*380*150มม | มิติของฮอร์น: | 550*250*240mm |
| เน้น: | อุปกรณ์เชื่อมอัลตราโซนิก,เครื่องเชื่อมอัลตราโซนิกมือถือ,เครื่องเชื่อมลวดเชื่อมอัลตราโซนิก 20KHZ |
||

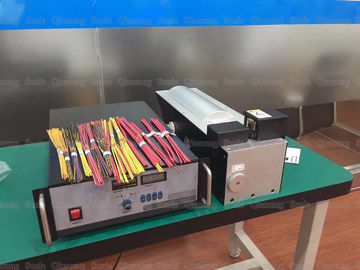

ความถี่สูงของเครื่องเชื่อมโลหะอัลตราโซนิค 20Khz สำหรับสายเชื่อมและชิ้นส่วนอิเล็กทรอนิกส์ต่างๆ
หลักการ:
เครื่องเชื่อมลวดเทียมแบบอัลตราโซนิกไม่จำเป็นต้องมีฟลักซ์และความร้อนภายนอกไม่เสียรูปจากความร้อนไม่มีความเค้นตกค้างและต้องการการเชื่อมก่อนการรักษาบนพื้นผิวของแนวเชื่อมที่น้อยลง ไม่เพียง แต่โลหะที่คล้ายกันเท่านั้น แต่ยังสามารถเชื่อมระหว่างโลหะที่แตกต่างกันได้อีกด้วย แผ่นหรือเส้นใยสามารถเชื่อมกับแผ่น การเชื่อมด้วยอัลตร้าโซนิคของตัวนำไฟฟ้าที่ดีนั้นใช้พลังงานน้อยกว่าการเชื่อมกระแสและมักใช้สำหรับการบัดกรีตะกั่วสำหรับทรานซิสเตอร์หรือวงจรรวม เมื่อใช้สำหรับการปิดผนึกการเชื่อมของยาเสพติดและวัสดุระเบิดมันสามารถหลีกเลี่ยงการเชื่อมทั่วไปของยาเสพติดที่ปนเปื้อนเนื่องจากวัตถุที่ละลายและจะไม่ระเบิดเนื่องจากความร้อน มันคือการใช้คลื่นอัลตราโซนิกในการเชื่อมลวดโลหะ ประกอบด้วยกล่องไฟตัวแปลงสัญญาณโฮสต์ลมและหัวเครื่องมือ นอกจากนี้ยังมีส่วนประกอบควบคุมเช่นฮับอุปกรณ์การสำรวจและไมโครโปรเซสเซอร์ด้วย กล่องไฟแปลงแรงดันไฟฟ้าภายนอกปกติ (~ 220V, 50 หรือ 60Hz) เป็น 20000Hz (20KHz) แรงดันไฟฟ้ามากกว่า 1 โวลต์จากนั้นจะถูกควบคุมโดยกล่องไฟเพื่อส่งออกและดำเนินการกับตัวแปลงสัญญาณ ตัวแปลงสัญญาณเป็นอุปกรณ์ไฟฟ้าที่มีประสิทธิภาพสูงที่แปลงพลังงานไฟฟ้าเป็นพลังงานกล เมื่อเปรียบเทียบกับมอเตอร์ทั่วไปมีความแตกต่างที่สำคัญสองประการระหว่างทรานสดิวเซอร์คือประการแรกทรานสดิวเซอร์จะแปลงพลังงานไฟฟ้าเป็นการสั่นสะเทือนเชิงเส้นแทนที่จะเป็นการหมุน ประการที่สองมันทำงานได้อย่างมีประสิทธิภาพมากและสามารถแปลงพลังงานไฟฟ้าได้ 95% หลังจากการแปลงโดยทรานสดิวเซอร์พลังงานกลจะถูกนำไปใช้กับหัวเชื่อม ฮอร์นอุลตร้าโซนิคทำจากโลหะผสมไททาเนียมและถูกกลึงให้มีรูปร่างที่เฉพาะเจาะจงตามหลักการของเสียงเพื่อให้แน่ใจว่าการถ่ายโอนพลังงานสูงสุด
พารามิเตอร์:
| รายการเลขที่ | QR-X2020A | QR-X2030A | QR-X2040A |
| อำนาจ | 2000W | 3000W | 4000W |
| พื้นที่เชื่อม | 0.5-16mm2 | 0.5-20mm2 | 1-30mm2 |
| แรงดันอากาศ | 0.05-0.9MPa | 0.05-0.9MPa | 0.05-0.9MPa |
| ความถี่ | 20kHz | 20kHz | 20kHz |
| แรงดันไฟฟ้า | 220V | 220V | 220V |
| น้ำหนักของแตร | 18KG | 22kg | 28KG |
| มิติของฮอร์น | 530 * 210 * 230mm | 550 * 220 * 240mm | 550 * 250 * 240mm |
| ขนาดตัวสร้าง | 540 * 380 * 150mm | 540 * 380 * 150mm | 540 * 380 * 150mm |
คุณสมบัติโครงสร้างของเครื่องเชื่อมลวดเชื่อมล้ำ:
เครื่องเชื่อมลวดเชื่อมอัลตราโซนิกประกอบด้วยสองส่วน: เครื่องและเครื่องกำเนิดพลังงานล้ำเสียง
1. เครื่องจักร: เครื่องมีแชสซีคอลัมน์ไกด์ทรานสดิวเซอร์ระบบนิวเมติกและแม่พิมพ์ล่าง
2. ส่วนประกอบอะคูสติก: ส่วนประกอบอะคูสติกประกอบด้วยสองส่วน: ตัวแปลงสัญญาณและหัวเชื่อม ทรานสดิวเซอร์ใช้ piezoelectric vibrator ที่แปลงพลังงานไฟฟ้าเป็นการสั่นสะเทือนทางกล Variator นั้นคล้ายกับหม้อแปลงในวงจรและฟังก์ชั่นเช่นการเปลี่ยนแปลงการทำให้หมาด ๆ ทางกลและการขยายแอมพลิจูด หัวเชื่อมได้รับการออกแบบตามความต้องการในการเชื่อมและรูปร่างของรอยเชื่อม นอกจากนี้ยังทำหน้าที่เป็นการแปลงอิมพิแดนซ์สำรองและการขยายแอมพลิจูด ในแง่ของโครงสร้างและรูปร่างหัวเชื่อมนั้นไม่ซับซ้อน แต่ต้องใช้การออกแบบที่ดีที่สุดวัสดุที่ดีที่สุดและเทคนิคการประมวลผลที่ดี หัวเชื่อมที่มีรูปร่างที่ซับซ้อนและขนาดใหญ่นั้นยากต่อการออกแบบและได้รับการออกแบบโดยผู้ผลิตทั่วไป
3 ระบบแรงดันอากาศ: ระบบแรงดันอากาศขับเคลื่อนโดยอัดอากาศผ่านโซลินอยด์วาล์วสลับวงจรกดลูกสูบกระบอกสูบเพื่อขับเคลื่อนหัวเชื่อมเพื่อเลื่อนขึ้นและลง เครื่องควบคุมความดันใช้เพื่อควบคุมความดันอากาศและวาล์วปีกผีเสื้อแบบทางเดียวใช้เพื่อควบคุมความเร็วในการยก
4. วงจรควบคุม: วงจรควบคุมทำการควบคุมโปรแกรมในกระบวนการเชื่อม ปุ่มฟังก์ชั่นบนแผงสามารถตั้งค่าเวลาเชื่อมตามวัตถุต่าง ๆ ของการเชื่อมเวลาหน่วงและจากนั้นเหยียบสวิตช์เท้าเครื่องเชื่อมอัลตราโซนิกจะเสร็จสิ้นกระบวนการเชื่อมโดยอัตโนมัติ
ข้อดี:
หนึ่งในข้อดีที่สำคัญที่สุดของเครื่องเชื่อมลวดเชื่อมอัลตราโซนิกคืออุณหภูมิต่ำ การสร้างอุณหภูมินั้นหลีกเลี่ยงไม่ได้มันเกิดจากแรงเสียดทานซึ่งเป็นเพียง 1/3 หรือ 1/2 ของจุดหลอมเหลวของโลหะ เนื่องจากเป็นการสร้างความร้อนแบบเสียดทานโครงสร้างภายในของลวดจึงไม่เสียหายดังนั้นลวดโลหะจึงยังคงประสิทธิภาพเดิมเอาไว้
โลหะส่วนใหญ่ที่ใช้ในผลิตภัณฑ์เครื่องใช้ไฟฟ้ามีการนำความร้อนที่ดีซึ่งทำให้ยากต่อการเชื่อมโดยการหลอมละลาย เนื่องจากความร้อนกระจายออกไปอย่างรวดเร็วจากพื้นผิวโลหะจึงต้องเพิ่มความร้อนมากขึ้นเพื่อให้การเชื่อมเสร็จสมบูรณ์ การเชื่อมด้วยคลื่นความถี่สูงไม่พบปัญหาเหล่านี้ ในความเป็นจริงเนื่องจากไม่มีการหลอมเกิดขึ้นพลังงานของการเชื่อมด้วยคลื่นอัลตราโซนิกเป็นเพียง 1/30 ของการเชื่อมความต้านทาน กล่าวอีกนัยหนึ่งเครื่องเชื่อมไฟฟ้ากำลัง 3KW สามารถทำงานให้เสร็จสมบูรณ์ได้โดยต้องใช้ความต้านทานการเชื่อม 90KVA ดังนั้นค่าใช้จ่ายในการทำงานจึงเห็นได้ชัด การเชื่อมด้วยคลื่นอัลตราโซนิกเป็นกระบวนการทางกลที่ไม่มีกระแสไหลผ่านชิ้นงานดังนั้นการนำไฟฟ้าของโลหะจึงไม่มีผลกระทบ พื้นผิวโลหะโดยทั่วไปจะยึดติดกับสิ่งปนเปื้อนและชั้นออกไซด์ การเชื่อมด้วยคลื่นอัลตราโซนิกถูกใช้โดยไม่ได้ทำการปรับสภาพผิวโลหะล่วงหน้า การสั่นสะเทือนอัลตราโซนิกสามารถลบสิ่งที่แนบมาโดยตรงและลบออก ข้อดีอีกประการที่สำคัญของการเชื่อมด้วยคลื่นความถี่สูงคืออายุการใช้งานที่ยาวนานของชิ้นงาน หัวเชื่อมของเครื่องลากสายอัลตราโซนิกมีใบหน้าที่ใช้งานได้ 4 ใบหน้าซึ่งจะช่วยลดค่าใช้จ่ายในการบำรุงรักษาอุปกรณ์ในภายหลัง
