อุปกรณ์เชื่อมโลหะด้วยคลื่นอัลตราโซนิก 3000 วัตต์

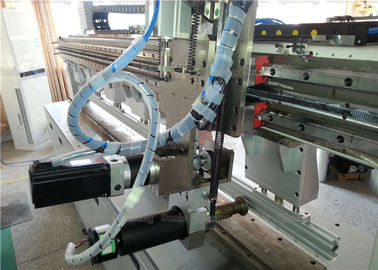

20Khz 3 000w เครื่องเชื่อมโลหะปิดผนึกล้ำสำหรับการเชื่อมแผงพลังงานแสงอาทิตย์

รายละเอียด:

หลักการเชื่อมเครื่องเชื่อมอัลตราโซนิกคือการสร้าง 20KHz (หรือ 15KHz) สัญญาณแรงดันสูงความถี่สูงจากเครื่องกำเนิดไฟฟ้าผ่านระบบการแปลงสัญญาณจะถูกแปลงเป็นการสั่นสะเทือนทางกลความถี่สูงที่ใช้กับชิ้นงานของผลิตภัณฑ์โลหะ ผ่านพื้นผิวของชิ้นงานและในโมเลกุลแรงเสียดทานระหว่างทั้งสองทำให้อุณหภูมิที่ส่งไปยังอินเทอร์เฟซเพิ่มขึ้น เมื่ออุณหภูมิถึงจุดหลอมเหลวของชิ้นงานเองอินเตอร์เฟสของชิ้นงานจะถูกละลายอย่างรวดเร็วจากนั้นเติมช่องว่างระหว่างส่วนต่อประสาน เมื่อการสั่นสะเทือนหยุดลงชิ้นงานจะถูกทำให้เย็นลงและถูกสร้างขึ้นภายใต้ความกดดัน จากนั้นทำการเชื่อมสำเร็จ

ข้อมูลจำเพาะ:

มิติของการเชื่อมฮอร์น:

มีสองวิธีหลักสำหรับการเชื่อมแผ่นอลูมิเนียมคอมโพสิตอลูมิเนียมพลาสติก: 1. การเชื่อมพลาสม่า 2. การเชื่อมด้วยอัลตร้าโซนิค

เมื่อใช้การเชื่อมตะเข็บด้วยอัลตราโซนิกจุดสำคัญควรสังเกตดังต่อไปนี้:

1. ต้องเป็นเครื่องที่มีการติดตามความถี่อัตโนมัติ เนื่องจากอุณหภูมิของตำแหน่งการเชื่อมมากกว่า 100 องศาเซลเซียสความถี่ของหัวเชื่อมและชุดตัวแปลงสัญญาณจะต้องลดลงเมื่อทำงานที่อุณหภูมิดังกล่าว หากไม่มีการติดตามอัตโนมัติความถี่จะแตกต่างกัน อุณหภูมิเป็นความถี่มอดูเลตบนเครื่องซึ่งเกิดความเสียหายได้ง่ายสำหรับเครื่องที่ไม่ติดตามความถี่โดยอัตโนมัติ

2. สำหรับเครื่องที่ไม่มีการติดตามอัตโนมัติความถี่ความสม่ำเสมอของแอมพลิจูดไม่สามารถรับประกันได้ที่อุณหภูมิที่แตกต่างกัน

เครื่องเชื่อมโลหะล้ำพารามิเตอร์ความกว้าง:

เทียบเท่ากับอุณหภูมิของหัวแร้งแอมพลิจูดเป็นพารามิเตอร์สำคัญสำหรับวัสดุที่จะทำการบัดกรี เมื่ออุณหภูมิต่ำเกินไปการเชื่อมจะไม่สามารถทำได้ หากอุณหภูมิสูงเกินไปวัตถุดิบจะถูกเผาหรือโครงสร้างจะถูกทำลายและความแข็งแรงจะลดลง เนื่องจากแต่ละ บริษัท เลือกตัวแปลงสัญญาณที่แตกต่างกันแอมพลิจูดของเอาต์พุตทรานสดิวเซอร์จึงแตกต่างกัน หลังจากปรับอัตราส่วนของแตรและฮอร์นที่แตกต่างกันแล้วแอมพลิจูดของแตรสามารถปรับได้เพื่อตอบสนองความต้องการ แอมพลิจูดแบบปรับได้, แอมพลิจูดของการทำงาน, การเปลี่ยนแปลงแอมพลิจูดแบบขั้นตอน ฯลฯ มีอิทธิพลอย่างมากต่ออัตราส่วนและอัตราส่วนพื้นที่หน้า - หลัง - หลังเป็นสัดส่วนกับอัตราส่วนทั้งหมด

20Khz 2000w เครื่องเชื่อมโลหะปิดผนึกล้ำสำหรับการเชื่อมแผงพลังงานแสงอาทิตย์
