| MOQ: | 1 หน่วย |
| ราคา: | Negotation |
| standard packaging: | บรรจุในกล่องไม้ |
| Delivery period: | 15 วันทำการ |
| payment method: | T/T ตะวันตกสหภาพ |
| Supply Capacity: | 1000 ชิ้นต่อเดือน |

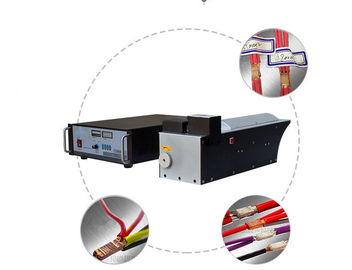

พลังงานสูง 4000w 20Khz การเชื่อมโลหะอัลตราโซนิกบนสายรัด
คำอธิบาย:
การเชื่อมด้วยอัลตราโซนิกเป็นวิธีการเชื่อมแบบพิเศษที่ใช้การสั่นสะเทือนแบบอัลตราโซนิก (ความถี่มากกว่า 18 kHz) เพื่อเชื่อมต่อโลหะ เซมิคอนดักเตอร์ พลาสติก และเซอร์เม็ทที่เหมือนกันหรือต่างกัน
กระบวนการเชื่อมโลหะด้วยคลื่นเสียงความถี่สูงเป็นกระบวนการระหว่างการเชื่อมแบบกดเย็นและการเชื่อมแบบเสียดทานที่ใช้พลังงานความหนาแน่นสูงที่เกิดจากการสั่นสะเทือนทางกลความถี่สูงการสั่นสะเทือนทางกลของหัวเชื่อมของการเชื่อมโลหะด้วยคลื่นเสียงความถี่สูงขนานกับพื้นผิวของชิ้นงานในระหว่างการเชื่อม แรงดันสถิตย์จะกระทำในแนวตั้งฉากบนพื้นผิวเชื่อมผ่านหัวเชื่อม และในขณะเดียวกันก็วางทับแรงเฉือนของการสั่นสะเทือนความถี่สูงเมื่อแรงเฉือนเกินขีดจำกัดความยืดหยุ่นของวัสดุ ส่วนของพื้นผิวสัมผัสของชิ้นงานจะเริ่มลื่นไถลแรงเฉือนนี้ ทิศทางจะเปลี่ยนอย่างต่อเนื่องที่ความถี่หลายหมื่นครั้งต่อวินาทีในระหว่างกระบวนการเชื่อมการแตกและขจัดสิ่งสกปรกบนพื้นผิวของชิ้นงาน พื้นผิวของโลหะบริสุทธิ์เริ่มสัมผัสกันในหลายจุดในขณะที่การสั่นสะเทือนความถี่สูงยังคงดำเนินต่อไป พื้นที่สัมผัสของโลหะบริสุทธิ์จะขยายออกไปจนถึงบริเวณรอยเชื่อมทั้งหมด และในเวลาเดียวกัน อะตอมจะก่อตัวขึ้นบนพื้นผิวสัมผัสการแพร่กระจาย การตกผลึกของโลหะใหม่ทำให้เกิดโครงสร้างเกรนละเอียด และแสดงลักษณะการเปลี่ยนรูปโลหะเย็น
พารามิเตอร์:
| หมายเลขสินค้า | QR-X2020A | QR-X2030A | QR-X2040A |
| พลัง | 2000W | 3000W | 4000W |
| พื้นที่เชื่อม | 0.5-16mm2 | 0.5-20mm2 | 1-30mm2 |
| ความกดอากาศ | 0.05-0.9MPa | 0.05-0.9MPa | 0.05-0.9MPa |
| ความถี่ | 20KHZ | 20KHZ | 20KHZ |
| แรงดันไฟฟ้า | 220V | 220V | 220V |
| น้ำหนักของฮอร์น | 18KG | 22KG | 28KG |
| มิติของฮอร์น | 530*210*230mm | 550*220*240mm | 550*250*240mm |
| ขนาดเครื่องกำเนิดไฟฟ้า | 540*380*150มม | 540*380*150มม | 540*380*150มม |
ชุดสายไฟรถยนต์ข้อควรระวังในการเชื่อมด้วยอัลตราโซนิก:
การเชื่อมด้วยอัลตราโซนิกของสายรัดสายไฟรถยนต์คือการเชื่อมลวดหลายเส้นหรือเส้นเดียวเข้ากับปมลวดโดยการกระทำด้วยคลื่นเสียงความถี่สูงข้อดีคือ ค่าการนำไฟฟ้าที่ดีหลังการเชื่อม ค่าสัมประสิทธิ์ความต้านทานต่ำมากหรือใกล้ศูนย์ใช้เวลาในการเชื่อมสั้น ไม่ต้องใช้ฟลักซ์ แก๊ส บัดกรี
การเชื่อมด้วยอัลตราโซนิกลากสายยานยนต์ควรคำนึงถึง:
1. เป็นการดีที่สุดที่จะไม่ชุบหรือชุบสังกะสีลวดแม้ว่าจะสามารถเชื่อมได้ในบางกรณี แต่เอฟเฟกต์จะลดลง
2. เลือกรุ่นตามพื้นที่หน้าตัดของเส้นลวด
3. ช่างเชื่อมลากสายไฟต้องใช้ซอฟต์แวร์ควบคุมคุณภาพที่ดีเพื่อตัดสินคุณภาพสำหรับข้อต่อประสานแต่ละอัน
4. โหมดควบคุมใช้โหมดควบคุมพลังงาน
พลังงานสูง 4000w 20Khz การเชื่อมโลหะอัลตราโซนิกบนสายรัด
วิดีโอ
วิดีโอ
วิดีโอ
วิดีโอ
วิดีโอ
|
|
